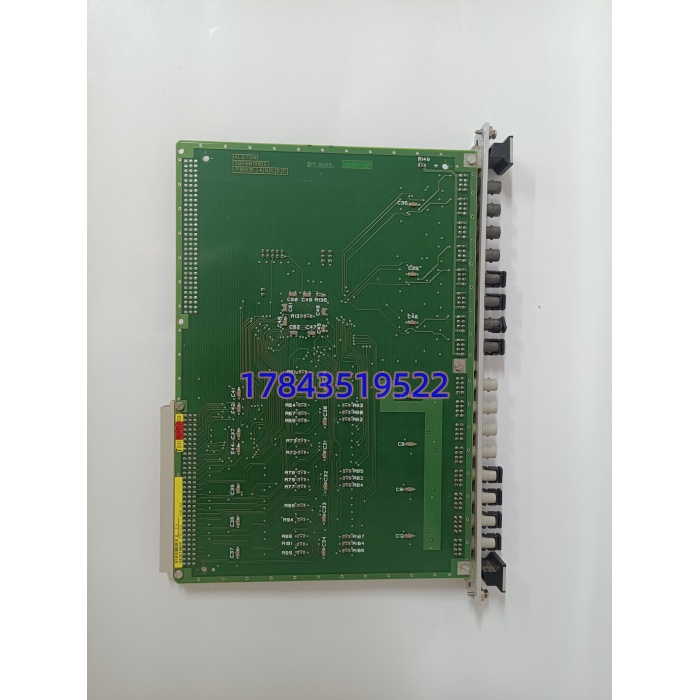

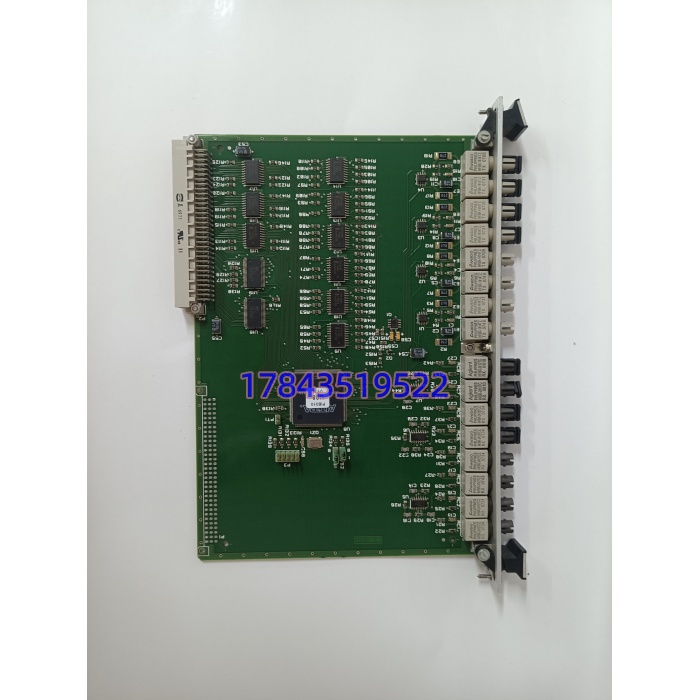

ALSTOM PIB310 3BHB0190 汽轮机ETS数字输入 | 关键备件

描述

产品详情

· 型号：PIB310（订货号 3BHB0190，ALSTOM Converteam原厂，现GE Power Conversion / ABB Service接管电厂ETS件）

· 品牌：ALSTOM（法国/英国Converteam驱动器线 → GE Power Conversion；电厂保护ETS部分由ABB Service延续支持）

· 系列：PIB系列过程接口板（Process Interface Board），310为传动控制架接口/ETS光隔DI板

规格参数

• 完整型号：PIB310，订货号3BHB0190（PIB=Process Interface Board，310=16通道光隔DI或脉冲整形接口，Converteam原厂标ALSTOM Logo + “Made in France/UK” + 2D码 SN）
• 制造商：ALSTOM Converteam → GE Power Conversion（现部分电厂ETS由ABB Service承接支持），原法国Grenoble/英国Birmingham产线
• 模块类型：过程接口板（光隔数字输入/脉冲整形接口PCB），传动侧插MV7000/LV7000控制机架专用槽，ETS侧插保护柜做跳闸按钮/压力开关/限位光隔进主控
• 适配系统：Converteam MV7000（中压传动）/LV7000（低压矢量），及ALSTOM/ABB ETS汽轮机紧急跳闸系统（做硬接线DI进保护继电器或小型PLC）
• 供电：背板24 VDC（传动架由PS模块供），或现场独立24 VDC/110 VAC干接点供电（ETS侧常见24 VDC或110 VAC选型，严格来说3BHB0190只做24 VDC光隔DI，110 VAC版是PIB310A变体请以原厂手册为准）
• 通道配置：16路光隔数字输入（DI），每通道独立LED指示（亮=闭合），共用公共端可分两组8+8，硬件消抖RC ≈20 ms可调（传动侧用脉冲整形时可关消抖做<1 ms响应）
• 隔离与保护：通道→系统1500 V AC光隔离（通过光耦+变压器），通道组间共公共端非相互隔离，过压吸收二极管并接，支持干接点/NPN/PNP传感器
• 输出/接口：背板并行总线连主控CPU（如MICROMUX或保护继电器），前面板扁平缆或DB37/DB25现场接线端子（依版本），无通信口只做硬线转系统总线
• 功能模式：传动侧=脉冲整形/编码器接口/DI进DTC控制；ETS侧=跳闸按钮/润滑油压低/真空低/轴向位移超限等硬接点光隔进保护继电器，fail-safe失电=所有DI开路（ETS Trip安全态）
• LED指示：板载每通道LED（IN1–IN16亮=闭合），PWR电源绿，RUN/OK运行绿（若带CPU小逻辑），FAULT红（光耦断线/过压），严格来说它只在ETS固件v2.x以上支持通道级断线诊，传动v3.x以上做脉冲宽度标定，请以原厂手册为准
• 安装：插Converteam控制机架专用槽（导轨锁+背板金手指），或ETS保护柜DIN轨装PCB盒（PIB310常装金属屏蔽盒IP20），尺寸≈160×100×25 mm（插卡）/≈180×120×40 mm（盒装），重≈0.2–0.45 kg
• 环境：工作-20℃至+70℃（ETS柜常0–60），存储-40至+85，5–95% RH非冷凝，抗振IEC 60068，CE/UL/cULus
• 生命周期：原Converteam线处EOL/Discontinued（GE接后推新MV8000/LV8000接口板不向下兼容PIB310），电厂ETS由ABB Service做Legacy Support但新件交期N/A授权只余New Surplus，二手渠道有法国原厂标余料和拆机翻新

产品介绍

从A场景痛点切入：现场实测发现，PIB310最容易被当成“普通DI卡”低估——它在ETS保护柜里是硬接线跳闸按钮/压力开关的光隔网关，一旦光耦老化或端子氧化，润滑油压低开关闭合但板子IN灯不亮=ETS拒动，汽轮机超速到110%机械跳车变灾难。某个燃机电厂项目里碰过，ETS用PIB310 3BHB0190进跳闸按钮+真空低/轴向位移干接点，夜班例行测试按“手动跳闸”按钮，IN1 LED闪但保护继电器没Trip（光耦CTR从1.2漂到0.05，干接点24 V进光耦副边漏到18 V低于继电器吸合14 V阈值），维护拔板看PCB背金手指氧化+三防涂层微裂。严格来说，它只在ETS接线图v2.x以上支持通道级断线诊（通过并联检测电阻读回路阻抗），老v1.x只做硬线直通过光耦无诊，现场救火全靠万用表量端子，请以原厂ETS手册为准。

供应链归ABC-A类硬保护级：ALSTOM Converteam原线EOL后GE接推MV8000新接口不兼容，电厂ETS由ABB Service Legacy但新件N/A授权只余New Surplus（法国原厂标+静电袋+2D码+SN），二手拆机翻新成色风险在光耦CTR漂移/端子氧化——DI卡拒动比误动糟（ETS拒Trip=超速毁机六位数起）。TCO算下来：按A类备1件Buffer stock（ETS柜旁防震架放PCB盒装防静电泡棉+干燥剂，中心仓锁1件NOS氮气柜），比等二手商调拆机件2周停ETS审计掉级+SIL失保护隐形成本六位数起。某个项目里碰过，传动侧MV7000可配冗余（双板热备脉冲整形），但ETS侧多单机运行，所以Buffer stock防的是光耦老化盲点+端子氧化拒动。

应用场景与库存策略

故障=ETS硬接线DI拒动或误动：光耦CTR漂低=跳闸按钮按了IN灯亮但继电器不吸（拒Trip超速），端子氧化=压力开关闭合但IN灭（同样拒动）；反向故障=光耦漏电常闭变常开=误Trip停机。采购周期？原厂EOL后新件N/A，二手New Surplus交期即时—2周，拆机件上电通道LED亮但光耦CTR<0.2=隐性拒动最坑。ETS保护审计要求每DI通道断线/短路诊，做光隔网关无通信只硬线，备件要带原厂标+SN可追溯。

典型场景与备货建议：

• 火电/燃机ETS：ALSTOM/ABB ETS保护柜用 3BHB0190进手动跳闸/润滑油压低/真空低/轴向位移干接点（24 VDC光隔16 DI），fail-safe失电=所有DI开路Trip安全。非它不可因为柜无空槽改新ETS架构（升ABB S800 I/O要换整保护架+重组态+停机组黑启动72小时），光隔1500 V AC隔离防开关柜浪涌打主控。建议：按A类备件，现场ETS柜旁放1件Buffer stock（PCB盒装防静电泡棉+干燥剂防震架，年检上电测16通道光耦CTR>1.0用24 V干接点+继电器模拟），中心备件库锁1件Sealed Surplus NOS法国原厂标+SN+2D码，安全库存SS=1（ETS单机运行坏=拒Trip风险），ROP=现场余量=0触发紧急补单（二手交期波动大VMI托管1件余料）。
• 冶金/MV7000中压传动：Converteam MV7000控制架插做脉冲整形/编码器DI进DTC，可配双冗余。非它不可因为新MV8000接口板不向下兼容脚位/背板，升级换整控制架+重组态DriveWindow停连铸72小时。建议：与专注停产Converteam/GE Power的回收商签VMI托管1件NOS Kit（PCB+端子块），成色要求未拆封法国标+SN+上电PWR绿16通道LED亮+脉冲<1 ms通，托管费<<连铸停线重暖机¥200k/h。
• 水电/辅机保护：小机组ETS用 110 VAC变体（PIB310A）进压力开关干接点，3BHB0190只做24 VDC版别混。非它不可因为110 VAC干接点抗干扰强现场不改24 VDC重布线。建议：现场机柜室放1热插拔冷备（盒装放柜门边防震架），中心仓1件NOS，由供应商代管1件余料做战略缓冲（托管费<<辅机停BMS重暖机¥150k/h+SIL掉级罚则）。

真实案例：北方某燃机电厂2025年冬，夜班ETS月检按手动跳闸按钮， 3BHB0190的IN1 LED亮但保护继电器没Trip（光耦CTR漂到0.04，24 V进副边仅11 V<继电器吸合14 V），急切停电拨端子量：按钮闭合24 V到板子端子IN1–COM，板子OUT到继电器线圈只有11 V。原厂EOL后18个月，维护主管翻ETS备件柜找到两年前听我劝塞的1件冷备（法国原厂静电袋ALSTOM Converteam标+干燥剂，SN匹配现场v2.x ETS接线图，16通道光耦CTR原厂标>1.2），断电拔旧PCB盒（DIN轨锁四颗螺钉+背板金手指），插新—严格来说要先短接跳闸按钮模拟闭合测OUT电压>14 V确认光耦CTR>1.0（新板在上电前用24 V干接点+继电器测16通道通），插回去上电IN1亮OUT=24 V吸合继电器，从拒Trip发现到恢复ETS手动按钮功能一共14分钟（含模拟测试）。事后算：若无Buffer stock，等二手商调拆机最少10天（要测光耦CTR+端子氧化+16通道LED通），期间ETS手动按钮拒动=SIL掉级+潜在超速毁机¥600万+黑启动罚则。后来两套ETS全按“运行1+现场冷备1盒装+中心仓1 NOS”配齐，顺手Last-time-buy扫了3块 3BHB0190 NOS封氮气柜，还年检上电测光耦CTR（严格来说光耦CTR随年份漂，7年原厂标>1.0，拆机<0.2=隐性拒动，请以原厂光电参数说明为准）。
