产品详情

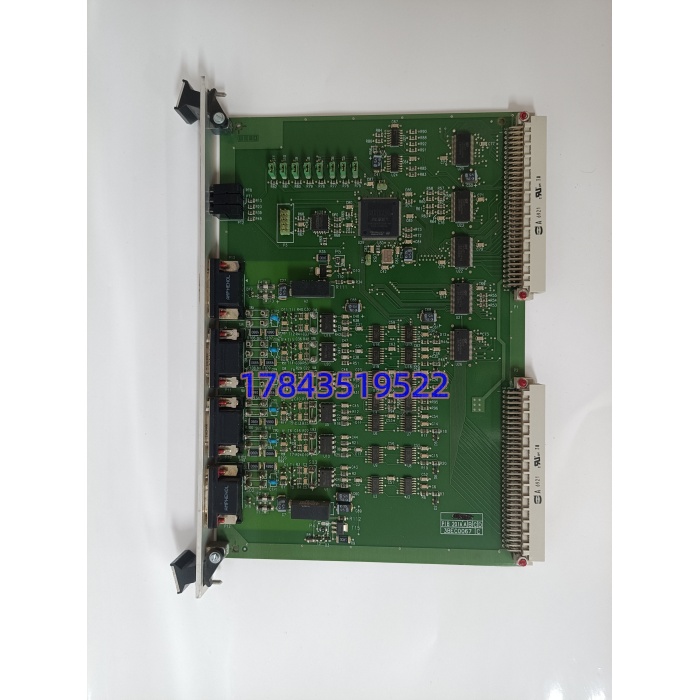

· 型号：PIB1201A（完整标ALSTOM PIB1201A，同系有PIB102A/PIB310等），部件号3BEC0067
· 品牌：ALSTOM（原法国阿尔斯通，现GE Power Conversion / Hitachi Energy legacy产品线）
· 系列：PIB1200系列电源接口板（Power Interface Board），关联ALSPA P320 DCS、MV7000中压驱动、Micom数字保护继电器内部供电
规格参数
- 完整标识：PIB1201A，Alstom内部订货/部件号3BEC0067（Revision C/D常见，物理引脚兼容但元器件批次微调），PIB=Power Interface Board，1201A≈PIB-201A功能等效（二手商混标）
- 制造商：ALSTOM → GE Power Conversion（收购Converteam）→ 部分资产转Hitachi Energy，原产法国/德国
- 适用系统：ALSPA P320 DCS（老电厂汽轮机DEH/MEH）、MV7000中压变频器柜、Micom Px4x系列数字保护继电器内部可插拔电源/接口卡，也见于船舶电力推进变频器控制抽屉
- 输入电源：外部辅助电源AC 180–220 V（50/60 Hz，内部整流为DC）或DC 110 V / 125 V（电厂/变电所蓄电池直流控制电压，内跳线选AC/DC），根据官方Datasheet宽输入±15%
- 输出电源：稳压DC 24 V @典型5 A（供继电器线圈/传感器/通信），DC 5 V @典型3 A（供CPU/逻辑FPGA），总输出功率约30–50 W，纹波<50 mV p-p
- 隔离性能：输入/输出间电气隔离2500 V AC 1分钟（光耦+变压器双重隔离），逻辑侧与功率侧分开铺地防dv/dt耦合，CMRR高适配驱动柜强电磁
- 保护功能：集成过流保护OCP（自动重启或锁死）、过压保护OVP（>30 V DC输出锁死需断电复位）、欠压保护UVP（输入<160 V AC或<90 V DC告警）、过热保护OTP（板载NTC测温>85℃降额）
- 信号接口：除电源还带少量I/O——RS485（Modbus RTU与上级控制器通信状态/诊断）、若干DI/DO干接点（故障继电器输出NO/NC去柜门报警灯），前面板LED PWR/FAULT/COM

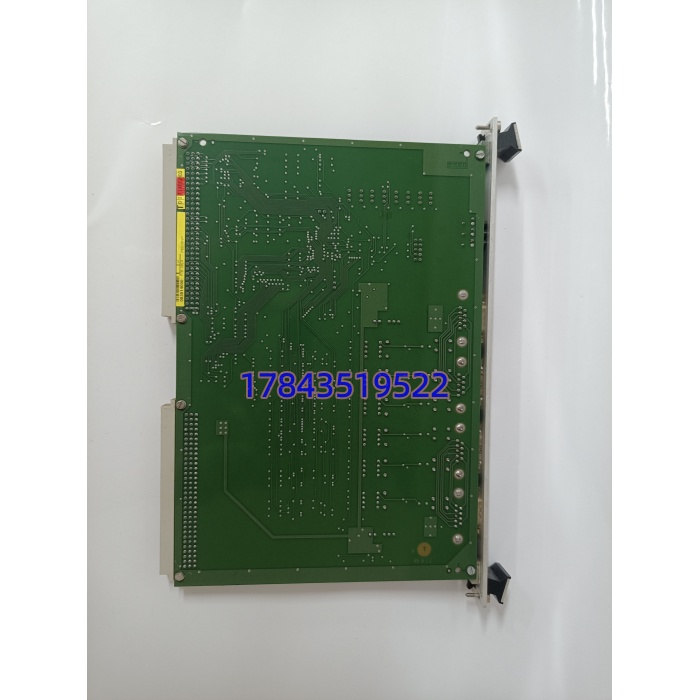

- 安装形式：两种形态共存——①PCB插卡式（VME/ALSPA机架导轨，后部背板连接器供电+通信，尺寸≈160×100 mm PCB），②DIN导轨模块外壳（35 mm轨装，146×88×110 mm带端子排），现场实测发现驱动柜内多插卡式，保护继电器内为可插拔小卡
- 热插拔：Micom保护继电器内作为电源模块支持热插拔（继电器靠电池备份RAM继续跑），驱动柜插卡式一般不支持热插拔需柜断电LOTO，严格来说它只在Micom Px4x固件v3.x以上支持热插拔电源保持逻辑，请以原厂手册为准
- 工作条件：工作温度-20℃～+70℃（工业宽温标，驱动柜常到+55℃风冷），存储-40～+85℃，湿度5–95%非冷凝，涂 conformal coating防盐雾（海上平台版）
- 合规认证：IEC 61010-1安全，IEC 61800驱动EMC，CE/UL/cUL，船级社DNV-GL/ABS（Converteam海事版）
- 生命周期状态：PIB1201A legacy产品，ALSPA P320逐步被800xA替，MV7000仍产但内部PIB1201A交期长或EOL，市场以NOS未使用拆机/翻新为主，新原装极难找
产品介绍
从竞品对比切入：在ALSPA P320老DCS或MV7000中压驱动里，PIB1201A就是那块“把厂用电脏电洗成干净24 V给CPU吃”的供电隔离桥——现场实测发现，驱动柜内IGCT/IGBT开关每微秒dv/dt上千伏，若电源接口板没有2500 V AC双重隔离，一次du/dt耦合进逻辑侧直接让FPGA跑飞触发误跳闸，电厂汽轮机DEH误动一次热重启烧掉六位数。严格来说它只在Micom保护继电器内作为可插拔电源模块支持热插拔（继电器靠超级电容/RAM电池撑住），插卡式ALSPA机架要断电换，某个沿海电厂DEH改造碰过，保护继电器Micom里鼓包漏液，热插拔换同3BEC0067版后继电器没丢定值但邻机同型号没备件，等法国NOS清关26天€720——二手商常混说“=模拟量接口板”，其实它是电源/功率接口不是AI卡（AI是PIB但1201A明确Power Interface Board），请以原厂手册为准别和Advant DCS的PIB搞混。
作为legacy供电隔离件，总拥有成本TCO不看二手€300–800单价，而看一次隔离击穿让高压窜逻辑侧烧整面P320机架或Micom继电器（更换整机€15000起）。生命周期上原厂EOL或长交期，Last-time-buy按“每柜/每台继电器N+1冷备件”囤：驱动柜通常1主供电+1冗余PIB？实际ALSPA单电源槽所以在线1块+Buffer stock=1块冷备件，ABC归A类关键（低单价高连带损害）。向后兼容上3BEC0067 Rev C/D引脚兼容但固件诊断寄存器可能多一位，Rev老版替新要测FAULT灯映射，请以原厂手册为准。TCO里这玩意保费远低于隔离穿掉烧整柜逻辑。
应用场景与库存策略
故障在Micom热插拔下继电器不停（电池/RAM撑住），但驱动柜ALSPA插卡式单电源槽没冗余→整面DEH或MV7000控制抽屉掉电→汽轮机误动或压缩机停转，炼化热停车六位数起跳，而3BEC0067原厂EOL新货无、二手24小时国内但成色赌（电解鼓包/光耦老化致隔离不足），采购周期和连续过程零中断完全错位——这块“供电桥”必须NOS经老化测试，绝不用拆机只测通电灯亮的板子。
典型场景与备货建议：
- 火电/核电汽轮机DEH/MEH（ALSPA P320 DCS）：老机组DEH柜用 3BEC0067做控制抽屉电源接口（AC 220 V转24 V/5 V+隔离），非它不可因为ALSPA机架背板只认PIB1200系列引脚且隔离2500 V防汽机电磁阀dv/dt耦合，第三方电源插不进且过不了功能安全审计，建议按每柜“在线1块+Buffer 1冷备件”囤，ABC A类关键，EAM标“ALSTOM 3BEC0067电源接口板 NOS原厂老化仅”禁挪作AI卡或普通电源。
- MV7000中压变频器控制柜（炼化/矿山）：压缩机/提升机驱动柜插做控制电源+功率/逻辑隔离，非它不可因为驱动柜强电磁需Converteam原厂双重隔离设计（第三方DC/DC模块CMRR不够会让变频器误报Fault停机），建议站点级设安全库存1块冷备件，由供应商代管测试OK的NOS做48小时老化+隔离2500 V AC 1分钟测漏电流<1 mA。
- Micom Px4x数字保护继电器（电厂/变电所）：继电器内可插拔 3BEC0067做主电源模块（热插拔），非它不可因为保护继电器SIL 3认证只认原厂电源模块且热插拔不停保护，建议按“继电器台数÷3向上取整+Buffer 1”囤NOS，备1块冷备件放主控室备件柜（不是远仓库），现场实测发现换热插拔30秒：拔故障→FAULT红亮但继电器跑电池/RAM→插新→PWR绿亮自动重枚，季检目视电解鼓包（3–5年必换电池/RAM电池但电源板电解也鼓）。
真实案例：南方某燃煤电厂#2机DEH柜ALSPA ，控制抽屉插ALSTOM 3BEC0067做电源接口，运行第12年时大检修后热开机当天，抽屉FAULT红灯亮+PWR闪（现场实测发现电解电容鼓包漏液，机柜顶部加热器凝露加速老化），整面DEH掉电触发汽轮机误MFT（主保护没硬跳闸但DEH离线强制手动升速要暖机4小时），库房零备件（EAM标“电源板”最小库存0），临时拆邻机同型号顶上才过关（邻机变零备件），等原厂NOS从法国清关28天€720含运费。换完复盘：DEH是汽机安全底线，虽“只是供电”但隔离穿掉烧整抽屉逻辑=误MFT暖机损失¥320,000，现在改A类关键Last-time-buy囤3块（两台机各在线1+Buffer 1冷备件），强制NOS做48小时老化+隔离2500 V测试视频，季检用手电照电解鼓包——现场legacy电源接口板库存策略从来不是砍€500板费，是买“DEH不脱电、汽机不误MFT暖4小时”的保险，隔离击穿烧整柜逻辑的连带损失是模块价30倍，ABC A类关键就是这么来的。
