描述
产品详情

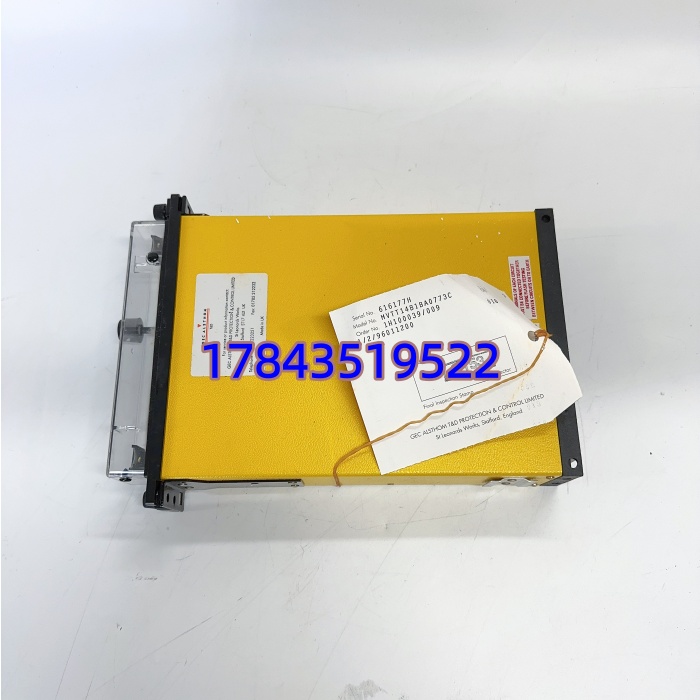

· 型号：MVTT14B1BA0773C
· 品牌：ALSTOM / GEC Alsthom（现 GE Grid Solutions）
· 系列：MVTT14 — Midos 静态数字时间延迟 / 反时限过流继电器
规格参数
- 产品类型：Midos 系列静态数字时间延迟继电器 / 反时限过流时间元件（配合 MVAJ 过流启动或独立 CT 输入，依 0773C 内部跨接）
- 辅助电压：110 V DC 或 125 V DC（后缀 B 位 = 110/125V DC；严禁接入 220V DC 或 AC，会烧毁线圈）——需以实物铭牌为准核对
- 电流输入（若独立过流型）：AC 1A 或 5A CT 二次（通过内部跨接选择），典型整定范围 0.1×In～20×In（依具体 0773C 跨接）
- 时间特性：定时限(DTL) 0.05s～100s 可调（多级量程开关）；反时限(IDMT) 符合 BS 142/ IEC 60255-3标准曲线（Normal/VI/EI），依内部 DIP 开关设定
- 启动/复归方式：自启动（过流条件满足即计时）/ 电启动（由外部 MVAJ 接点触发），复归为手动（旗形指示器）或电复归线圈（依配置）
- 输出触点：典型 2～4 组 C/O（转换触点），额定电流 5A/250V AC（阻性），分断能力依具体 0773C 配置

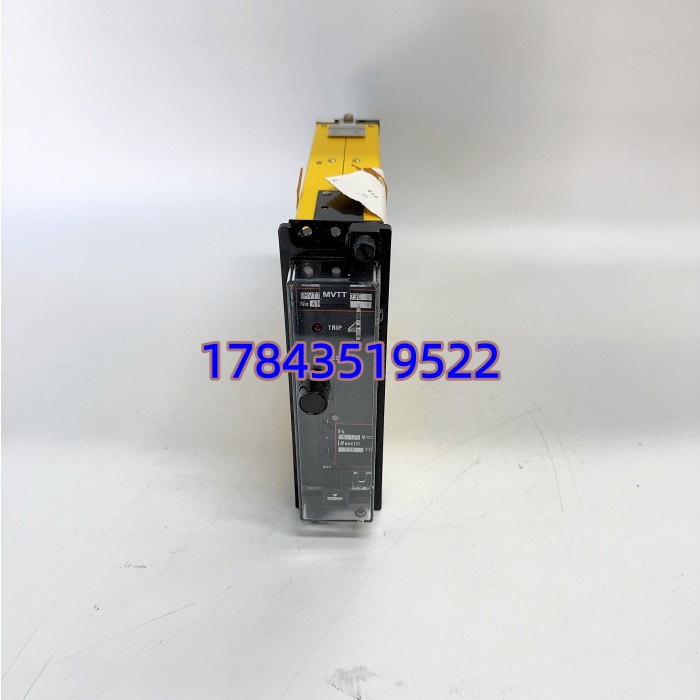

- 机械指示器：红色旗形指示器（Flag），动作后锁定，断电保持，手动或电脉冲复位
- 抗扰度：符合 ESI 48-4 EB2 高抗共模干扰标准，适合长电缆二次回路
- 绝缘电阻：>100 MΩ @ 500V DC（线圈-触点，触点组间）
- 介质强度：2 kV AC 1min（线圈-触点），1 kV AC（触点组间）——典型值，以手册为准

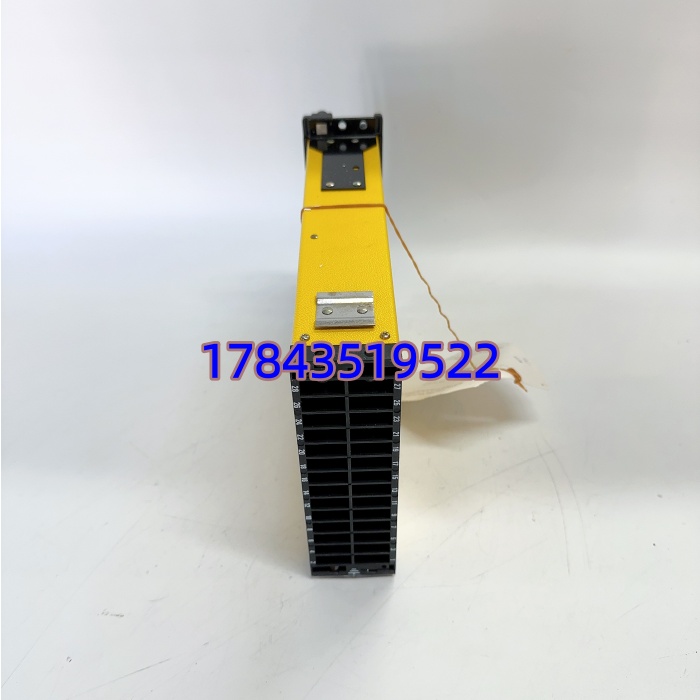

- 安装方式：Midos 标准面板嵌入式插拔式（同 MVAJ 插槽尺寸）或配 DIN 导轨适配器（依外壳变体）
- 工作温度：-25°C ～ +55°C（运行中）；存储 -40°C ～ +70°C
- 机械寿命：≥1×10⁶ 次操作
- 尺寸/重量：约 90×75×130 mm（面板型），≈0.5~0.8 kg
产品介绍
MVTT14B1BA0773C 是 ALSTOM Midos 家族的静态时间元件——简单理解就是给 MVAJ 过流启动信号”加延时”的专用模块。典型用法是：MVAJ 检测到过流闭合启动接点 → MVTT14 开始计时 → 达到整定时间后 MVTT14 输出动作驱动跳闸或启动失灵保护。它也自带 IDMT 反时限曲线，能直接接 CT 二次做简易反时限过流保护（小变、母线分段等场合）。和微机保护不同，这东西没软件、不通讯，纯静态电路实现，抗干扰极强，老站改造最常留着不动。
有一点要注意：MVTT14 的辅助电压后缀和 MVAJ 一样关键，”B”=110/125V DC。另外 0773C 这串制造码含时间量程范围、触点排列和是否带电复归——替换时务必拍原铭牌照片核对，特别是时间整定盘（Time Dial Setting）量程（0.1–10s vs 1–100s 等）是否与原整定值匹配，否则投运后发现延时差十倍。
应用场景与行业案例
痛点切入
110kV 变电站原后备过流保护用老电磁式时间继电器，夏天高温时钟表机构变慢，整定 2.5s 实际跑到 3.8s，与下级配合失配导致越级跳闸。换成 MVTT14B1BA0773C（静态数字计时，温漂 <±1%），整定 2.5s 实测 2.502s，配合曲线重新整定后再没越级。
典型场景
- 变电站后备过流时间元件：MVAJ 过流启动 → MVTT14 延时 → 跳闸，非它不可因需 ESI 48-4 EB2抗扰且时间精度远高于电磁式。
- 断路器失灵启动延时：失灵保护时间元件，MVTT14 提供精确 0.2~0.5s 延时判别。
- 小容量配电变反时限过流保护： IDMT 模式直接接 CT，省一台微机保护（仅限不重要负荷）。
- 老站 Midos 系列备件替换：插拔式设计同槽位兼容，不停电更换仅需退压板拔出旧件插入新件。
真实案例
西北某 330kV 变电站，#2 主变中压侧后备过流时间元件原装 老化，时间整定盘接触不良导致随机拒动。库房有 MVTT14B1BA0773C（同 110V DC 辅助，时间量程一致），退出跳闸压板→断开 DC→拔出旧件→插入新件→按原整定值设定 Time Dial→恢复 DC→模拟加流核对动作时间 OK→投入压板。全程 20 分钟。保护班长说——这老件好在定值看得见摸得着，不用笔记本连，雨天半夜也能换。
