产品详情

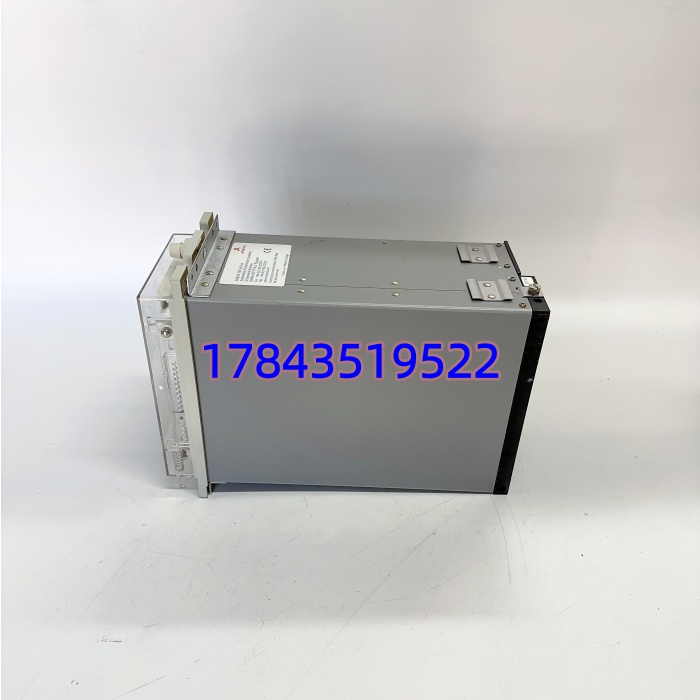

· 型号：MVAJ23T1GB0774B
· 品牌：ALSTOM（现 GE Grid / GE Vernova）
· 系列：MVAJ 系列 — Type MVAJ23 高阻抗跳闸继电器
规格参数
- 继电器类型：电磁铰链衔铁式高阻抗跳闸/控制继电器（MVAJ23 sub-type）
- 线圈额定电压：依完整后缀编码定，常见 DC 24V / 48V / 110V / 220V（AC/DC 依具体选型，高阻抗型多为 DC 专用）
- 线圈特性：高阻抗型，带串联经济电阻+瞬时切断触点（operate后切断线圈主电流降功耗，防过热）
- 动作时间：典型 ≤15ms（MVAJ23 瞬时型）
- 释放时间：带瞬时切断时典型 40~60ms（依负载）
- 输出触点：常开(NO)及/或转换触点，典型 1~2 组（依叠装高度 Single/Double Stack），具体以原屏图纸为准
- 触点容量：跳闸回路典型 5A~30A 短时（驱动断路器跳闸线圈），连续载流约 5A DC（需核对原厂曲线）
- 机械寿命：>10⁵ 次操作（典型 100,000~500,000 次视负载）
- 复位方式：手动复位（带旗标指示）/ 电动复位——依具体变体，MVAJ23 常见带手复旗标

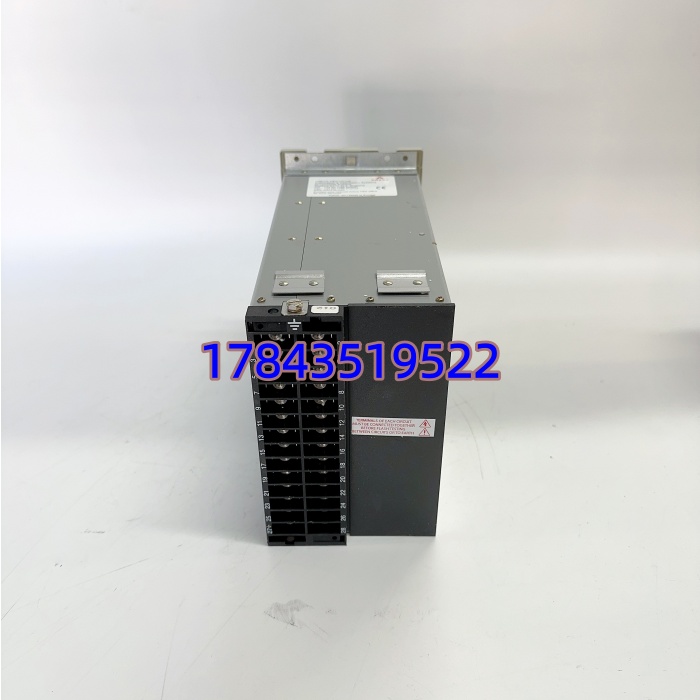

- 安装方式：插拔式，装入 MVAJ 标准矩形底座（如 MB、MK 系列底座，螺钉端子）
- 防护：符合 ESI 48-4Class EB2 高阻抗抗电容放电干扰（10μF @120%Un 不误动）
- 工作温度：约 -10℃ ~ +55℃（以原厂手册为准，柜内典型）
- 绝缘：工频耐压 2kV AC 线圈-触点（典型值，需核对）
- 认证：IEC 60255，BS/EN标准（原 AREVA/ALSTOM 保护屏配套）
产品介绍
MVAJ23T1GB0774B 是 ALSTOM/AREVA 保护屏里经典的 MVAJ23 型高阻抗跳闸继电器。”T1GB0774B”这部分编码对应具体线圈电压、触点排列、复位方式和底座型号——采购时务必核对原屏 BOM 上的完整后缀，不同后缀不可随意互换。它的核心作用是串在断路器跳闸回路里：保护继电器动作→MVAJ23 吸合→驱动跳闸线圈；同时高阻抗设计能扛住直流系统对地故障或蓄电池电缆分布电容放电，避免误跳闸。

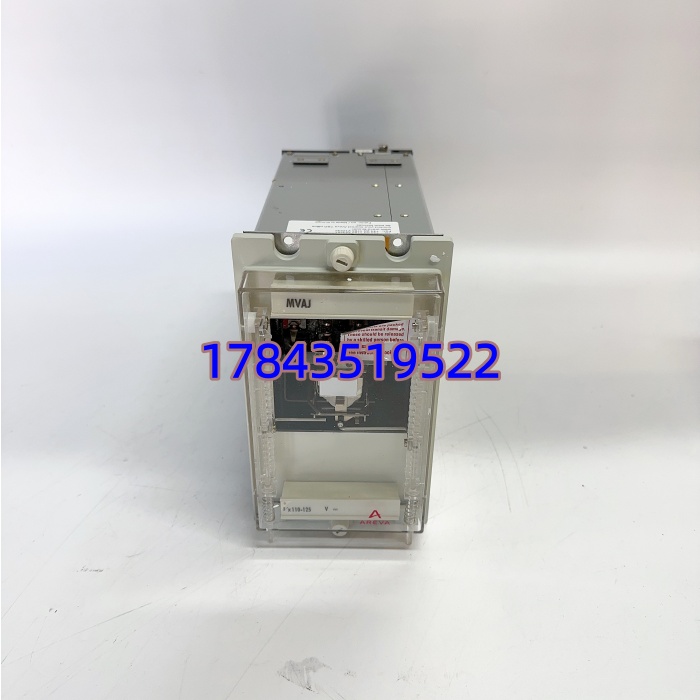

和现代静态固态中间继电器不同，这是纯电磁机械继电器，有物理旗标（flag）可以目视判断”谁动作过”，这对事故后复盘非常关键。GE 现在主推数字保护内置跳闸接点，但大量 90 年代投运的 220kV/500kV 升压站保护屏仍大量使用 MVAJ 系列做跳闸重动/防跳跃/双位置输出，换件只能找原型号。
应用场景与行业案例
痛点切入
我在现场碰到过一套老 220kV 线路保护改造后，新装固态中间继电器在直流系统一点接地时偶尔误出口跳闸——老屏原配 高阻抗型就没这问题。最后把固态件换回 MVAJ23T1GB0774B（同后缀），误动消失。电容放电耐受是高阻抗型的硬指标，普通继电器做不到。
典型场景
- 220kV/500kV 变电站保护屏——串入断路器跳闸回路做重动/防跳跃，高阻抗抗直流系统电容干扰
- 火电厂发变组保护——作为保护继电器与断路器间的接口继电器，带旗标便于事故追溯
- 水电厂同期/同期闭锁回路——MVAJ 控制继电器做逻辑重动，机械触点直观可靠
- 老式母差/失灵保护屏—— legacy AREVA/ALSTOM 屏标配，更换必须原型号保底座兼容
真实案例
南方某 500kV 变电站 #2 线纵差保护屏，春检后发现跳闸回路试验时 不吸合。拆下量线圈开路——内部断线。库房无备件，临时用普通 24V DC 中间继电器代试，结果传动时直流系统电容放电导致相邻回路误动告警。紧急调来同后缀 MVAJ23T1GB0774B（高阻抗型），插回原底座、拧紧端子、手动复归旗标，传动 OK。老师傅说以后每台屏备用一块放继保室。小件，但跳的是 500kV 线路。
