产品详情

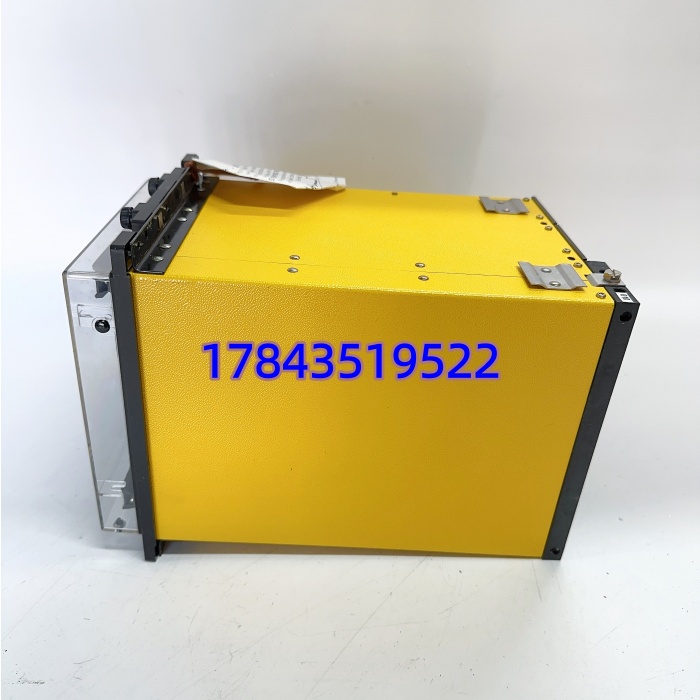

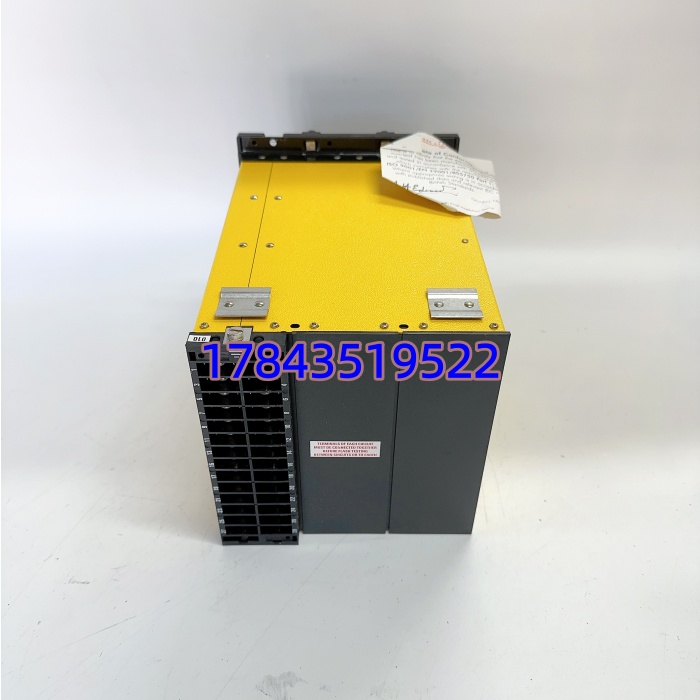

· 型号：MFAC34N1AA0001A
· 品牌：ALSTOM（GEC ALSTHOM，现属GE Vernova/Schneider Electric ALSPA产品线）
· 系列：ALSPA C300 / T3000(TXP) DCS — MF系列 I/O 机架插卡
规格参数
- 产品类型：MFAC34系列模拟量I/O模块（依版本为16路AI或8路AO，后缀N1AA0001A多指AI版，订购需核对原机配置）
- 适用系统：ALSTOM ALSPA C300 / T3000(TXP) DCS远程I/O站（MFEx系列机架）
- 模拟量输入版（AI-16ch）参数：
- 输入通道：16路独立单端 4–20mA（可选0–20mA）
- 输入阻抗：≈250Ω
- 分辨率：16位
- 精度：±0.1% of span（25℃）
- 采样周期：≤100ms/全通道扫描
- HART支持：透传（需配HART兼容FTA前端适配器）
- 诊断：通道级断线/open-wire检测、模块状态、通信故障LED
- 模拟量输出版（AO-8ch）参数（部分现场同型号变体）：
- 输出通道：8路独立隔离 4–20mA / 0–20mA 或 ±10V/0–10V（软件组态）
- 负载能力：≥500Ω @24VDC（电流模式）
- 分辨率：16位，精度±0.1% FS
- 诊断：开路检测、超量程报警
- 电气隔离：通道对背板 500Vrms（光耦隔离），通道间通常不隔离（依版本）
- 背板供电：由I/O机架提供 +5VDC / +24VDC（依机架类型）
- 通信接口：通过MF背板总线连至C300控制器（MB300或等效现场总线）
- 状态指示：PWR（电源）、RUN/ERR（模块状态）、COM（通信活动）LED
- 工作温度：0℃ ~ +60℃（控制柜内）
- 存储温度：-40℃ ~ +85℃
- 湿度：5%~95% RH（非冷凝）
- 防护等级：IP20（须安装于控制柜）
- 电磁兼容：符合 IEC 61000-4系列（浪涌/ESD/射频抗扰）
- 安装方式：插板式，插入ALSPA MF系列I/O机架指定槽位，带锁紧杆
- 组态工具：ALSPA Engineering Toolset (AET)
产品介绍
MFAC34N1AA0001A是ALSTOM ALSPA C300/T3000 DCS里的MF系列模拟量I/O卡——绝大多数现场是16路4–20mA模拟量输入（AI），专门采燃机排气温度、锅炉汽包压力、流量这些关键过程值；少数配置为8路模拟量输出（AO）驱动调门指令。它和通用PLC的AI卡最大区别是高精度（16bit/±0.1%）、通道级断线诊断、原生HART透传，且背板总线走C300专有协议，和MB300冗余现场总线配合保证数据不丢。
有一点要提醒：MFAC34系列里AI版和AO版外观几乎一样，后缀不同功能完全不同。换件前必须核对原机机架槽位分配表或拆下旧板看PCB丝印标注（通常印有”AI-16″或”AO-08″字样及硬件版本号），不能仅凭MFAC34N1AA0001A就确定是AI还是AO——我现场见过新人不看直接插错，槽位报错卡死半小时。
应用场景与行业案例
痛点切入（工程师视角）：
联合循环电厂C300系统#3 I/O站报”Module Fault – Slot 7″，查下来是MFAC34 AI卡通道3~5漂移超限导致燃机排气温度均值计算偏差，温控偏置最终触发”Exhaust Temp Spread High”降负荷。这卡一坏不是简单失数——排气温度保护是燃机热通道寿命管理核心，信号异常直接限负荷甚至跳机。老厂ALSPA系统大多运行15年以上，这类模拟量卡电解电容老化是先出征兆（偶发通道跳变），提前备一块测好的比等停机找货强太多。
典型场景：
- 重型燃机/联合循环电厂ALSPA 控制柜 — 采集排气温度热电偶经温度变送器输出的4–20mA信号、主蒸汽压力/流量，要求±0.1%精度和HART诊断，通用PLC卡过不了热工计量审核
- 火电厂锅炉FSSS/CCS远程I/O站 — 采集现场智能变送器信号并透传HART至AMS资产管理系统做阀门定位器校验
- 水电厂调速器及同期装置I/O扩展 — AO版用于输出导叶开度指令（±10V或4–20mA），需独立DAC和高隔离防干扰
- 造纸/石化老产线ALSPA系统改造维持 — 作为存量系统备件延续原I/O架构，避免整套DCS升代
真实案例：
华东某9E燃机电厂大修期间做 I/O通道校验，发现#2机架Slot 5的MFAC34（采排气温度）有3个通道零点漂移＞0.5mA（正常<0.02mA）。旧卡拆下量背板5V供电纹波正常，基本判断是板上基准源老化。从集团备件库调一块同型号MFAC34N1AA0001A换上，AET读回硬件ID正常，通道标定一遍归零，排气温度分散度回到设计范围。热控专工感慨——这种卡不像DI/DO坏了容易察觉，模拟量慢慢漂才最坑，定期通道校验+一块热备是最省心的防法。
