描述
产品详情

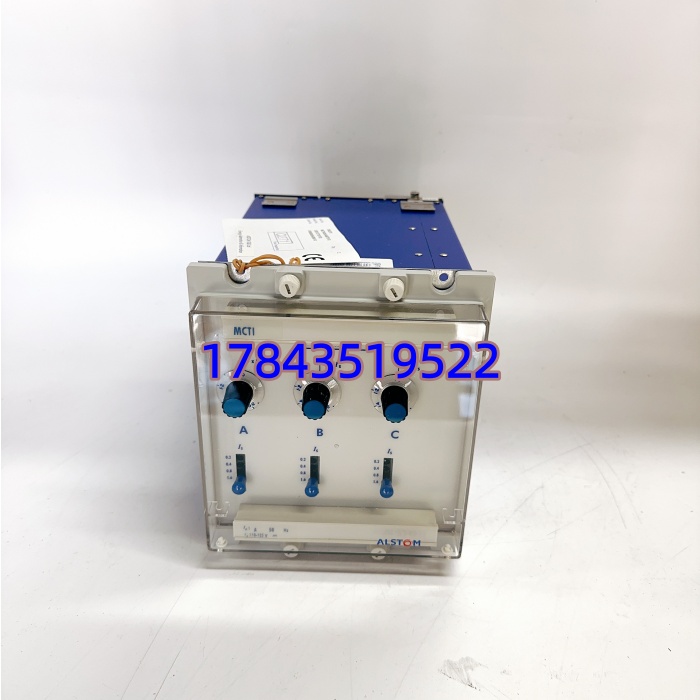

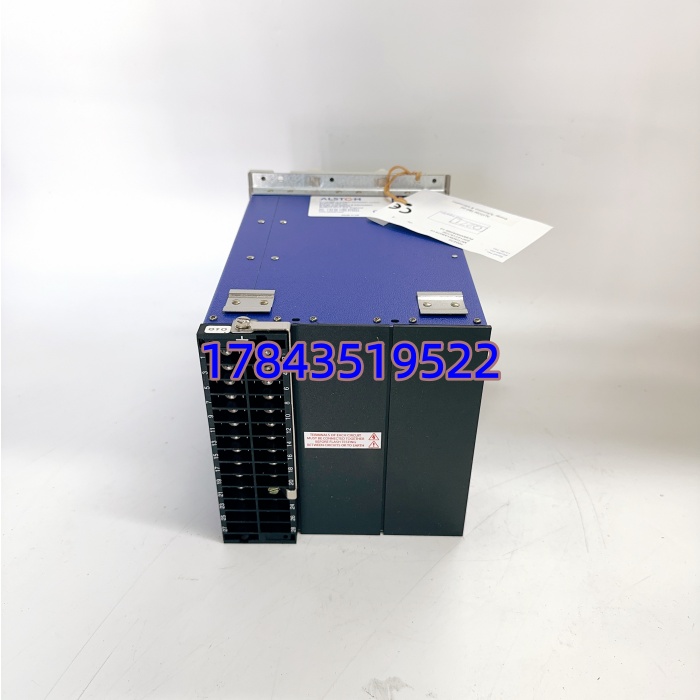

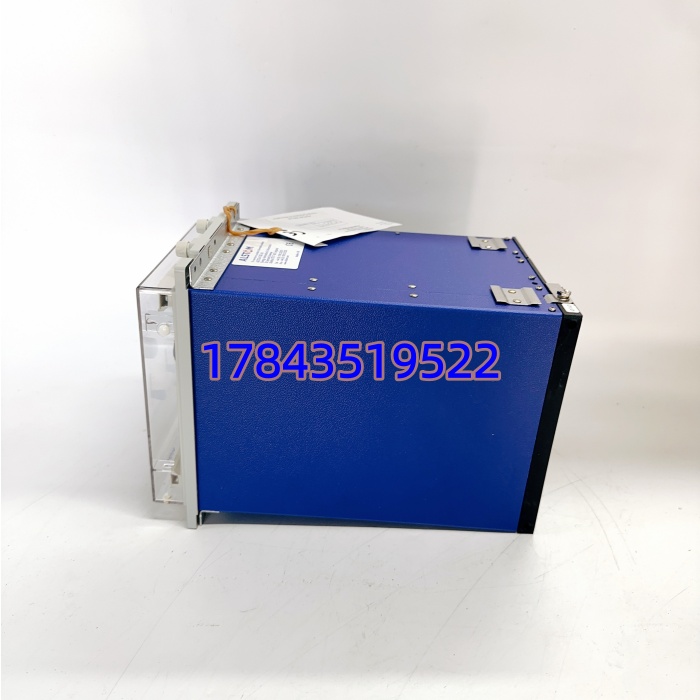

· 型号：MCTI40N1AB0751G
· 品牌：ALSTOM / GE Grid Solutions（原 GEC Alstom Micom）
· 系列：Micom MCTI 系列 / P40 保护继电器机架模块（I/O 或通信接口单元）
规格参数
- 产品类型：Micom MCTI 保护继电器机架模块（I/O 扩展或通信接口，依后缀配置）
- 适用系统：Alstom Micom P40 系列数字保护继电器机架、MCTI 分布式 I/O 机架
- 安装方式：插装于 Micom 机架背板槽位（导轨/机架锁定机构）
- 供电方式：由机架母板经背板总线供给（典型控制电源 24 VDC 或 48 VDC 由机架 PSU 提供）
- 数字量输入（DI）：光耦隔离，典型 24 VDC 或 110 VDC（依版本，需核对铭牌），滤波防抖
- 数字量输出（DO）：机电继电器或静态固态输出（依配置），触点容量需核对手册
- 通信接口：RS-485（Modbus RTU / IEC 60870-5-103）或光纤 ST/FC（依版本），用于与 SCADA 或 S1 Agilo 软件通信
- 事件分辨率：≤1 ms（SOE 时标，由主保护 CPU 提供基准）
- 工作温度：−10 ℃ ～ +55 ℃
- 存储温度：−25 ℃ ～ +70 ℃
- 相对湿度：5%～95% 非凝露
- 防护等级：IP30（模块本体），IP41/IP54（装入机箱后依机柜）
- 认证：IEC 60255继电保护标准、CE、需核对具体版本是否含 KEMA/UL
- 调试软件：Micom S1 / S10 / Agilo（依系统架构）
- 需核对/以原厂手册为准：确切 DI/DO 点数、通信口类型（串口 vs 光纤）、额定电压档位、是否含 GOOSE（该版本通常不含 IEC 61850）
产品介绍
MCTI40N1AB0751G 是 ALSTOM Micom MCTI / P40 保护继电器架构里的机架模块，常见用法是插在 Micom 保护屏机架槽位上，给主保护 CPU 做二进制 I/O 扩展或提供串口/光纤通信通道。它本身不做保护算法，作用相当于保护系统的”手脚+耳朵”——把跳闸命令、闭锁信号、外部硬接点引入，并把事件 SOE 和定值传回后台 S1 软件。
坦白讲，这东西和 ABB S800 I/O 或西门子 ET200 完全两码事，不能混用。国内 330kV/500kV 站、大型火电厂辅网还在跑 Micom P40 的老系统，ALSTOM 已被 GE 收购后部分 MCTI 模块 EOL（停产），原厂新替有时订货周期半年起。现场坏了一块，基本只能找测试好的二手或 NOS。有一点要注意：后缀 0751G 编码含 I/O 配置和固件版本信息，换件必须核对旧件标签完整后缀一致，否则槽位可能报配置错或 DO 特性不匹配。
应用场景与行业案例
痛点切入
我在现场遇过 220kV 升压站 Micom P443 距离保护屏突然”通信中断+所有 DI 全 0″——查是 MCTI 机架上的 I/O 模块（同类 MCTI40 模块）背板金手指氧化导致母板通信掉线，保护装置本身没问题但 SCADA 收不到 SOE。这种场景下换整面屏不现实，原型号模块插回去立刻恢复，省几十万改造费。
典型场景
- 电力系统 220kV/500kV 站——Micom P40 系列线路/变压器保护屏 I/O 扩展，与调度规约绑定，非 Micom 模块不可
- 大型火电厂——发变组保护辅助 I/O，接入非电量保护硬接点（瓦斯、温度跳闸）
- 轨道交通牵引变电所——直流/交流馈线保护屏 Micom 机架通信接口，连接 SCADA
- 冶金/石化自备电厂——老 Micom 保护屏保产，原型号替换避免改定值改组态
真实案例
西南某 300MW 火电厂 #2 发变组保护屏（Micom P642），春检做传动试验时发现”外部跳闸闭锁”硬接点读不进——量 DI 端子有压但保护装置显示 0。开屏看 MCTI 机架槽位 3 的 MCTI40N1AB0751G 指示灯不亮，重拔插无效，确认模块内部光耦阵列失效。库房有一块测试好的同后缀模块，断电拔出旧件（先记槽位号！）、插入新件、上电自检 PASS、做 DI 短接验证 SOE 正常上送。整个过程 20 分钟，没动主保护定值。老师傅说：这种 Micom 老模块原厂订不到了，库房留两块比啥应急预案都实在。
