描述
产品详情

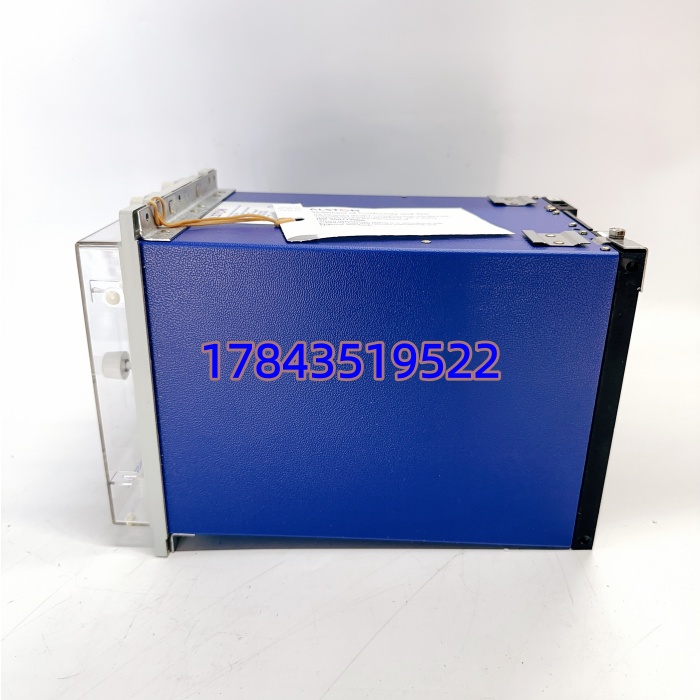

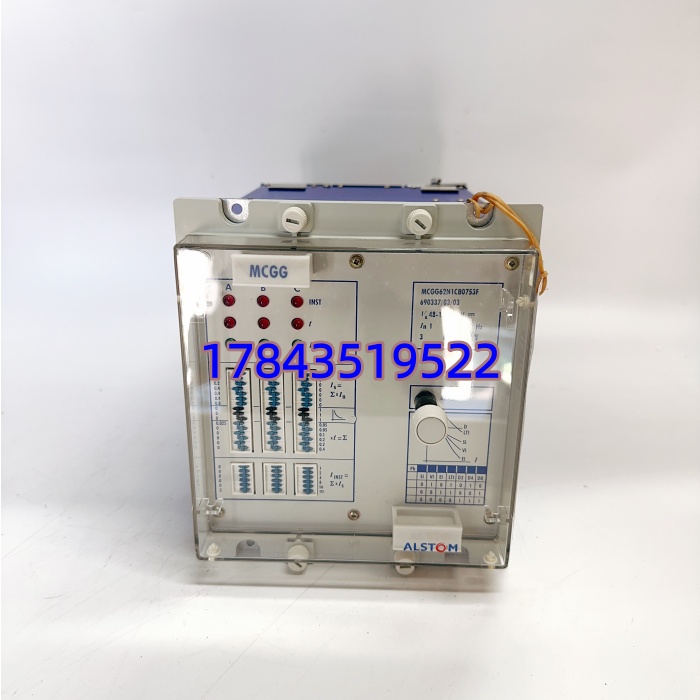

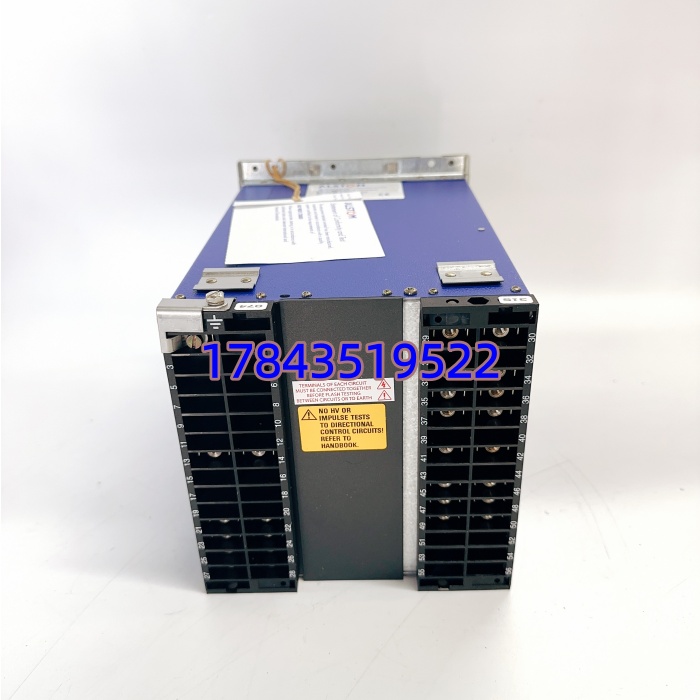

· 型号：MCGG62N1CB0753F
· 品牌：ALSTOM（现并入 GE Grid Solutions）
· 系列：MiCOM C264（MCGG 62 系列发电机/电动机保护继电器）
规格参数
- 产品类型：数字式发电机/电动机/变压器综合保护继电器
- 保护功能：87G/87M 差动保护；51/51N 过流及接地过流；46 负序过流；49 热过载（定子/转子）；37 欠流/逆功率；59 过压；27 欠压；21 距离保护（可选）
- 额定输入电流：1A 或 5A 额定（通过软件/跳线配置，需核对 CT 变比）
- 额定频率：50Hz / 60Hz 自适应
- 辅助电源电压：24–250V DC / 24–240V AC（宽范围，适应不同开关柜操作电源）
- 通讯接口： rear RS-485（标配 Modbus RTU / IEC 60870-5-103）；部分批次支持光纤以太网及 IEC 61850（需核对选项代码）
- 开入开出：通常 8–16 路二进制输入（BI，无源干接点），8–12 路继电器输出（BO，跳闸/告警/闭锁）
- 录波功能：内置故障录波（Disturbance Recorder），记录故障前后电流/电压波形及开关量变位
- 人机界面：前面板 LCD 图形显示屏 + 导航按键，支持就地查看定值、事件及测量值
- 精度等级：电流测量 ≤1%，频率测量 ≤0.02Hz
- 电磁兼容：IEC 60255-22 严酷等级 IV，抗干扰能力强
- 安装方式：面板嵌入式（Panel Mount），开孔尺寸符合 DIN 43700 / IEC 61554 标准
- 工作温度：-25°C ～ +55°C（运行中）；存储 -40°C ～ +85°C
- 防护等级：前面板 IP52（防滴/防尘），后壳 IP20
产品介绍
MCGG62N1CB0753F 是 ALSTOM MiCOM C264 平台下一款面向发电机和大型电动机的”全功能”保护继电器。坦白讲，这东西就是给那些不能随便停机的核心旋转设备准备的——比如自备电厂的发电机、化肥厂的空分压缩机。它把差动保护（87）作为主保护，配合热过载、负序、接地故障等后备保护，形成完整的防御体系。和单纯的过流继电器不同，C264 的优势在于算法之间的逻辑联锁——比如差动保护动作后自动闭锁重合闸，或者热过载积累值参与启动时间过长判别。
有一点要注意：MiCOM 系列的型号后缀（CB0753F 这串）往往决定了通讯协议栈和 I/O 配置。替换旧件时别只看 MCGG62 前缀就下单，最好拍一张原继电器铭牌和接线图，确认通讯口定义和辅助电源电压一致。我在现场遇到过买错后缀导致 RS-485 针脚定义不对，临时改线耽误了送电。
应用场景与行业案例
痛点切入
自备电厂 50MW 汽轮发电机，原差动保护继电器是电磁式的，动作速度慢且定值漂移。一次厂用电系统故障，发电机过流但保护没及时切机，定子绕组局部过热变形。停机检修 45 天，少发电 5000 万度。换成 MCGG62N1CB0753F 后，差动动作时间 <25ms，故障录波数据直接用于事故分析，再没出过类似问题。
典型场景
- 自备电厂发电机主保护：87G 差动 + 后备过流 + 逆功率保护，非它不可因需处理 CT 饱和判别及制动特性曲线。
- 大型同步电动机（>5MW）：热过载模型考虑启动发热积累，普通热继电器算不准。
- 主变压器高后备保护：配合 MiCOM Px40 系列差动，提供复合电压闭锁过流。
- 化工/冶金连续生产线关键电机：要求保护继电器 MTBF > 15 年，MiCOM 系列在腐蚀性气体环境表现稳定。
真实案例
西北某煤化工企业，空分装置主空压机驱动电机（10kV，8MW）原用 ABB 老款保护，备件停产。技改招标选了 MCGG62N1CB0753F 替代。安装后发现负序保护频繁动作，查录波发现是变频器启动瞬间的 2 次谐波导致 CT 暂态饱和。调整 C264 里的 CT 饱和检测算法参数（启用制动特性），并重新整定负序延时，问题消失。后来这套定值模板沿用到全厂 20 多台大型电机上。电气主任说——选型对了，参数调不好照样误动，好在这继电器能录波，不然瞎猜半个月。
