产品详情

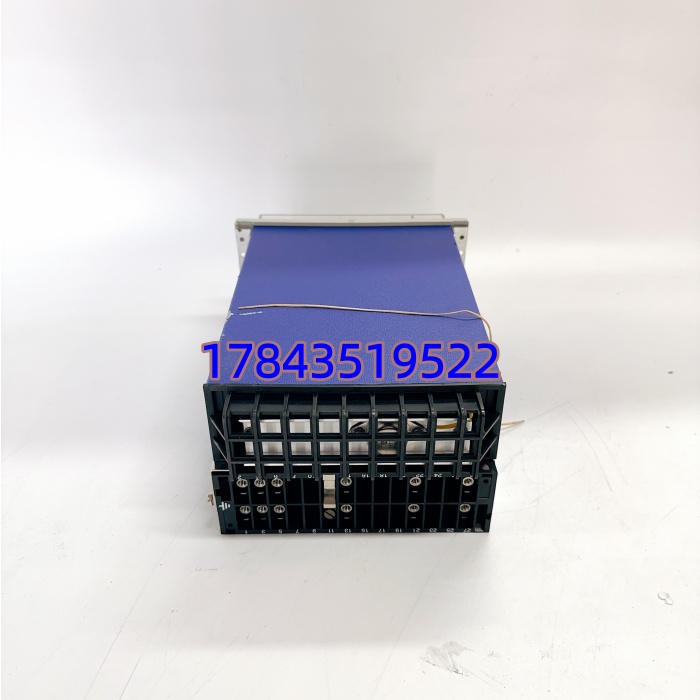

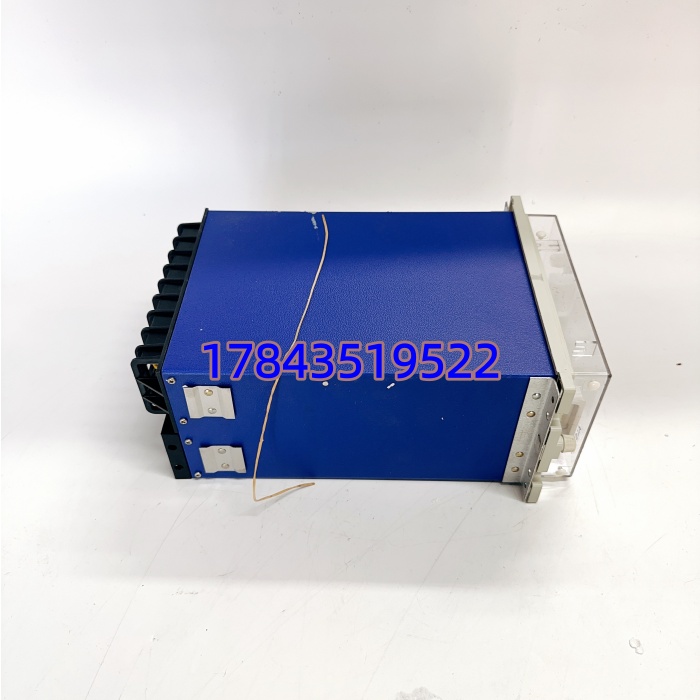

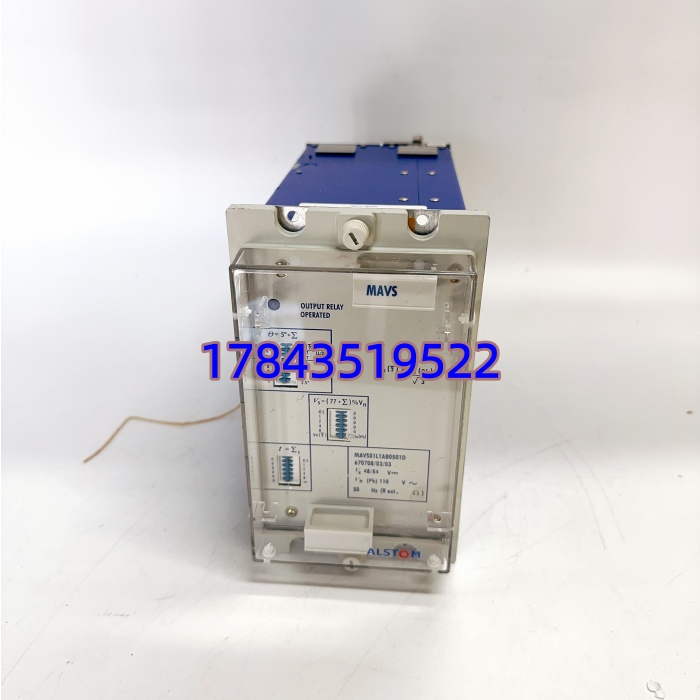

· 型号：MAVS01L1AB0501D
· 品牌：ALSTOM（现 GE Grid Solutions / MiCOM 系列）
· 系列：MiCOM MAVS — 同步检查/电压监视继电器
规格参数
- 产品类别：数字式多功能同步检查继电器（Synchro-check Relay）
- 适用系统：发电厂同期并网、变电站分段/旁路同期、工业配电双电源投切
- PT 输入电压：额定 100V AC（相电压）或 100V/√3 V（线电压），兼容 50/60 Hz
- 测量范围：相位差 0°～45° 可调；滑差频率 0.01～5.0 Hz 可调；电压闭锁 0.7～1.2 Un 可调
- 控制电源（Aux）：通常 24V DC 或 110/220V AC/DC（依具体后缀编码，需核对原柜图纸）
- 输出触点：2～4 组 DPDT/SPDT 可编程继电器，常开/常闭可设（典型 5A @250V AC）
- 同步判据：相位角差 AND 频率差 AND 电压幅值 三者同时满足才输出允许合闸
- 低压闭锁：任一侧电压低于设定值时强制闭锁同期合闸回路
- 指示：LED 指示电源、PT 正常、同步条件满足、触点动作
- 通信/设置：本地按键或 MiCOM S1 手持编程器/PC 软件整定（部分版本带 RS485 Modbus）
- 安装方式：面板嵌入式安装（通常 96×96 mm 或 144×144 mm 开孔，依具体壳体版本）或 DIN 导轨附件
- 工作温度：-25℃ ～ +55℃（存储 -40℃ ～ +85℃）
- 认证：CE、UL，符合 IEC 60255/ IEEE C37.2继电保护标准
产品介绍
MAVS01L1AB0501D 是 ALSTOM MiCOM MAVS 系列的数字式同步检查继电器，装在同期合闸回路里专门防止非同期并列。它实时比对两路 PT 二次信号的相位角和频率，只有当两侧电压足够接近、频差和相差都在整定值以内时才闭合”同期允许”接点，否则保持断开。简单说——它是并网操作里最后一道电气把关人。
坦白讲，这东西在电厂和枢纽变电站里常年不动作，一旦出问题就是灾难（非同期合闸炸 PT 甚至损坏主变）。老一代电磁式同期继电器淘汰后，这类数字 MAVS 模块已在很多站运行超过15年，现在原厂多已转入 GE MiCOM P14x 同期装置替代序列，市面上主要是二手拆机件或库存。采购时务必核对控制电源电压（24V DC 还是 110V AC）和后缀编码，混用直接拒动。
应用场景与行业案例
我处理过一个 110kV 变电站改造，老 ALSTOM MAVS 模块内部晶振漂移导致相位判据始终超差，后台同期装置一直报”同期条件不满足”，运行人员误以为是 PT 回路问题，折腾半天。换掉这个模块立刻恢复——这种”平时看不见，坏了全卡死”的特性是它最大的现场特征。
典型场景：
- 火电厂/水电厂发变组同期并网——防止非同期并列损坏发电机绕组，非它不可因需毫秒级相位精确判别
- 110kV/220kV 变电站分段开关或旁路同期——与微机同期装置配合做硬接点闭锁，双重保险
- 大型工业企业自备电厂孤网/并网切换——检测市电与自备电源同期条件，避免冲击跳闸
真实案例：
西南某梯级水电站，秋季检修后做机组并网试验，同期装置反复报”相位超差”无法合闸。运行班组量 PT 二次 100V 正常、接线无误。我到现场量 MAVS01L1AB0501D 输出触点始终断开，查内部设定发现相位角整定被人误改成了 5°（原设为 20°），而当时水轮机调速器惰走频差偏大。临时将相差放宽回 20°、频差 0.15Hz 通过试验，随后安排采购备件——原模块按键已失灵无法保存新参数。老师傅后来在备品柜里加了一块 MAVS01L1AB0501D 二手件，说”这玩意儿十年不用一次，真要用的时候没备件，机组一停损失就是几十万”。
