描述
产品详情

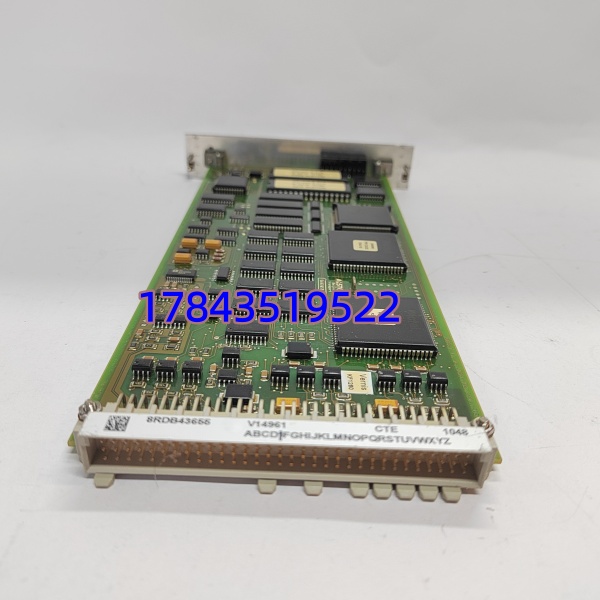

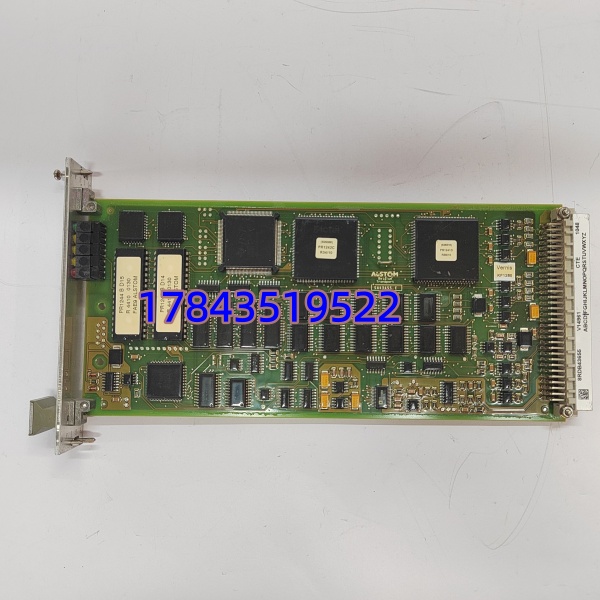

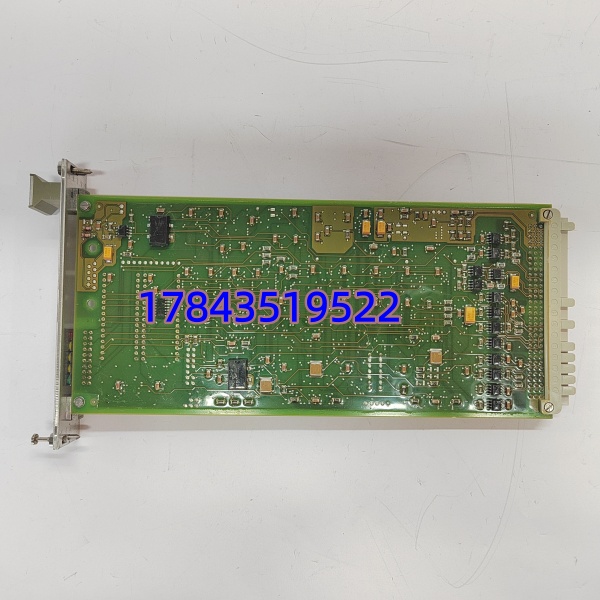

· 型号：NRD108028（GE/Alstom Order No.），板面印 SA43655.E，配套 8RDB43655（可能为背板号或端子底座号）
· 品牌：ALSTOM → GE Energy (Gas Turbine Controls)
· 系列：Mark VI / Mark VIe Turbine Control Cabinet — Internal Power Distribution / I/O Interface Assembly
规格参数
- GE/Alstom 物料号：NRD108028
- 板面标识：SA43655.E（Sheet/Assy No.），部分标签附 8RDB43655 参照号
- 适用柜型：GE Mark VI / Mark VIe 燃气轮机控制间 ECC（Exciter Control Cabinet）或 P-closet I/O 柜（依项目 BOM — 常见于 9FA/9E/6FA 机组）
- 模块性质：柜内装配板（Shop Built Assy）—可能是：
- 24V DC / 125V DC 电源分配母线板（fuse block + distribution PCB）
- 或 I/O 屏蔽接地/信号参考汇流板
- 或 IS220 I/O Pack 配套外部端子板（Terminal Board）的早期 Alstom-custom 版本
- 安装基准：配合 8RDB43655 定位孔/导轨（通常螺钉固定柜内安装板或插于专用导轨）
- 端子类型：依 BOM 配 Phoenix Contact / Weidmüller 螺钉或弹簧端子（常见 2.5mm² 或 4mm²）
- 额定电压：依配线 — 通常 24 V DC 控制侧 / 125 V DC 跳闸侧（以原柜图纸为准，严禁超压）
- 熔断器：部分版本带快熔/慢熔保险管座（如 2A/5A 玻璃或陶瓷），需按原 BOM 核对规格
- 接地：柜内信号地(PE) 与功率地分离设计，板上设专用接地螺栓/焊盘
- 状态指示（如有电子元件版）：部分含 Power LED 或 Fuse Blow 指示；纯配电板无电子件
- 尺寸：依柜内开孔图（典型 ≈ 200×150 mm 板或 标准 DIN 轨组件宽）
- 工作温度：0 ℃ ～ +55 ℃（柜内）
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：5 % ～ 95 % RH（非凝露）
- 防护：IP20（柜内安装），板材 FR4 阻燃 UL94-V0
- 认证：依 GE/Alstom 燃机柜整体认证（UL / CE / IEC 61010系统级）
- 生命周期：按项目定制件（Built-to-Order Assy），原厂可能 EOL — MRO 市场提供 NOS 或等同重构
产品介绍
NRD108028（SA43655.E）不是标准货架 DCS 卡，而是 GE/Alstom 燃气轮机 Mark VI / VIe 控制柜里用的内部电源分配或 I/O 接口装配板——不同项目 BOM 里它可能是带熔丝的 24V DC 分配板、I/O 屏蔽汇流板或 IS220 配套外部端子板的 Alstom 定制版。板上印 8RDB43655 是关联背板/安装基准号，换新时必须确保钻孔位、端子排型号和熔丝规格与原装一致。
现场最常见故障模式是熔丝烧断或端子螺丝松致控制电源压降（尤其是 24V DC 供 I/O Pack 那路），表现是整个 I/O 区段通信丢失或 UC 报电源异常。板本身少坏，真坏多是外部短路打烧铜箔。换件注意：如果是纯配电板可自行按原 BOM 重构（同端子+熔丝规格），如果是带电子监测元件的版本建议用原厂等同 NOS。
应用场景与行业案例
痛点切入
Mark VIe 控制柜部分 I/O Pack 批量掉线——量 I/O 段 24V DC 仅 19V，顺电源线回溯到 NRD108028 分配板发现对应熔丝端电压跌落、拧紧端子螺丝后恢复。这类”隐性接触电阻”比板坏更常见，但板熔丝座氧化同样会引起。
典型场景
- 9FA/9E 燃机 Mark VIe ECC 柜 — NRD108028 做 24V DC I/O 电源分配（熔丝保护每路 I/O Pack 供电）及 125V DC 跳闸回路汇流
- 蒸汽轮机 DEH 改造柜（Alstom 原包） — 早期 Alstom 柜内 SA43655 系列接口板引接伺服阀线圈监视信号
- 联合循环电厂 BOP 控制柜 — 定制电源分配板，带 LED 熔断指示方便运行巡视
- 老 Mark VI (非 VIe) 控制间 — 部分项目用同类 NRD10xxx 系列内装配板
真实案例
沿海某 9E 燃机 Mark VIe 柜，春检发现 I/O Pack #3~#5 反复重启，量分配板 NRD108028 后级 24V DC 为 21V（带载）。拆盖板见对应 5A 慢熔保险管端帽微氧化压降 3V，换新管+紧端子恢复 24.2V，I/O Pack 稳定。电气说：”这板子不值钱但没它 I/O 全趴——每年大修查熔丝接触电阻和扭矩。”
