描述
产品详情
· 型号：1785-CHBM（/A 为硬件版本）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：PLC-5（ControlNet 热备份系统，配 1785-L20C15/L40C15/L80C15 等）
规格参数

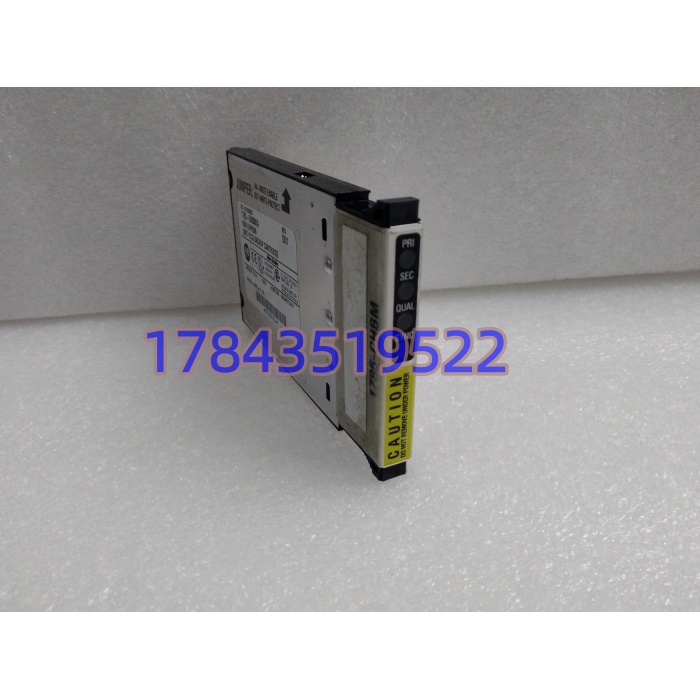

| 参数项 | 数值 / 说明 |
|---|---|
| 模块类型 | PLC-5 ControlNet 热备份内存盒（Hot Backup Memory Cartridge） |
| 内存容量 | 100K 字非易失用户内存 |
| 内存技术 | 电池后备 SRAM（非 EEPROM，支持无限次高速写入同步） |
| 集成电池 | 锂亚硫酰氯原电池（不可充电），典型寿命 ≈5 年 @ 25℃ |
| 写保护 | 模块上物理跳线，拔掉即锁定内存写入 |
| 兼容处理器 | 1785-L20C15、-L40C15、-L80C15、-L46C15 等 ControlNet PLC-5 |
| 冗余伙伴 | 必须成对使用 + 1785-BCM（Backup Communication Module） |
| 同步接口 | 专用同步口（DB-9 风格），屏蔽双绞同步电缆 |
| 同步电缆长度 | ≤15 m（屏蔽双绞，超长会同步失败） |
| 切换时间 | 主→备接管典型 ≤50 ms |
| 供电 | 由 PLC-5 处理器内存扩展口取电，无外部电源 |
| 状态指示 | LED：电源、电池、运行/故障、同步状态 |
| 环境 | 0–60 ℃ 运行，5–95% RH 无凝露；存储 -40–85 ℃ |
| 振动/冲击 | 运行振动 2g@10–500Hz，运行冲击 30G，非运行 50G |
| 认证 | UL / cULus / CE / C-Tick / CSA |
| 尺寸重量 | 约 115×317×160 mm（含安装件），约 70–80 g |
| 生命周期 | 原厂停产多年，仅二级市场流通拆机/库存件 |
产品介绍

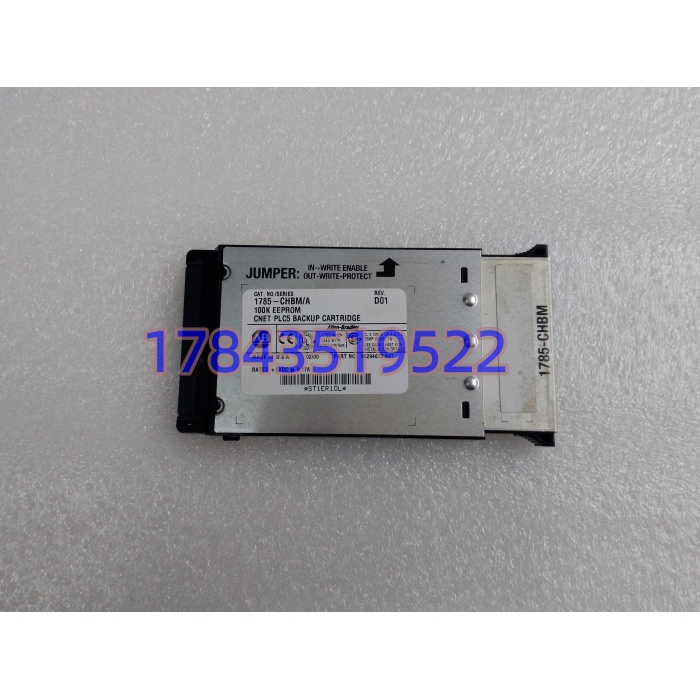

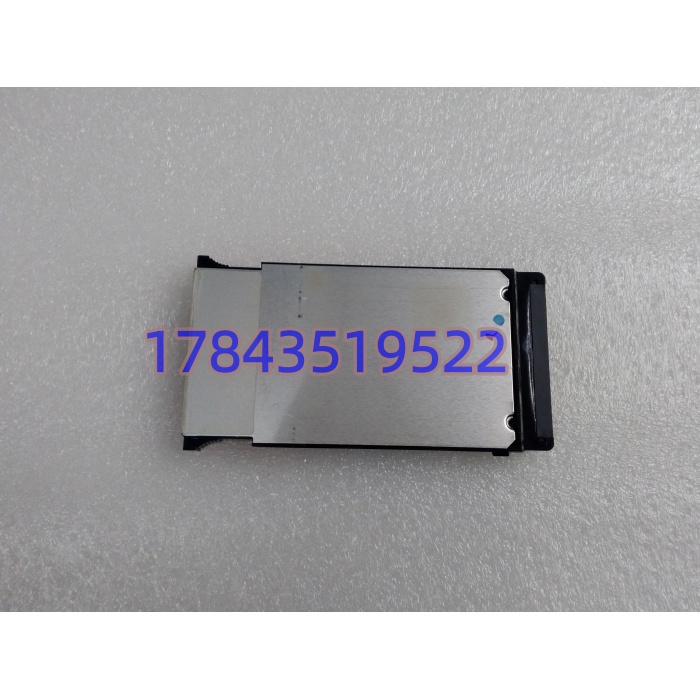

1785-CHBM 不是控制器、不是电源、也不是普通存储卡——它是 PLC-5 热备份系统的”记忆镜像盒”。两块插在成对的 ControlNet PLC-5 处理器侧面，通过专用同步电缆和 1785-BCM 通讯模块，把主 CPU 的程序、数据表、定时器、计数器状态实时复制到备用 CPU。主处理器一旦掉电或故障，备用机 ≤50ms 无扰接管，对工艺层完全透明。
坦白讲，这套系统是 时代高可用的终极方案，但现在最大的问题不是技术，是备件和一致性。原厂停产多年，市面全是拆机件；热备份对两个处理器的型号、固件、CHBM 版本要求完全一致，差一个字符同步就起不来。我在现场遇到过最头疼的：主备 CHBM 一颗 Series A、一颗没标版本，同步灯常红，查了两天发现是硬件版本不一致导致握手协议微差。这种坑靠手册查不出来，必须两颗都看铭牌。
应用场景与行业案例
CHBM 失效的表现分三种：电池没电导致 SRAM 数据丢（切换后程序清零）、同步灯红（双机状态不一致）、模块物理接触不良（间歇性失步）。最致命的是”半同步”——主备看似都 RUN，但实际数据表有偏差，切换瞬间工艺跳变，比彻底不同步还难查。
- 炼油/石化连续过程（反应釜、蒸馏塔）：停机代价按小时算百万级，双 L40C15 + CHBM 冗余是标配，电池状态纳入每日点检。
- 化工聚合装置批次控制：定时器/计数器状态必须镜像，否则切换后批次配方错位、整釜料报废。
- 电力辅网/水处理关键泵组：ControlNet 远程 I/O 分散在厂区各处，CHBM 保住主备一致性，泵组不停转。
- 矿山提升机/皮带系统：30G 抗冲击认证扛得住机械振动环境，双机冗余避免单点故障困人。
- 老旧汽车厂涂装/焊装线： 整线十几台处理器，关键工位上 CHBM 热备，其余工位用单 CPU + 定期备份。
真实案例：2022 年山东某炼化厂，催化裂化装置控制室 L40C15 主 CPU 突然面板全灭，备用机按设计 50ms 内接管，装置没停——这本是成功案例。但 3 天后备用机也报”Memory Cleared”，查原因：两颗 CHBM 中备侧那颗电池电压跌到 2.6V（锂亚标称 3.6V），SRAM 数据早已悄悄丢失，只是没触发切换所以没人发现。也就是说，第一次切换救了场，但备侧内存其实是空的，第二次真故障时无程序可跑。紧急从库存调一颗拆机 CHBM，离线用 RSLogix 5 灌程序、核对跳线写保护、测电池开路 3.4V，再上架同步。事后厂长加了一条铁律：CHBM 电池电压每月点检，低于 3.2V 当班更换，不再等 BAT 灯。
