描述
产品深度介绍

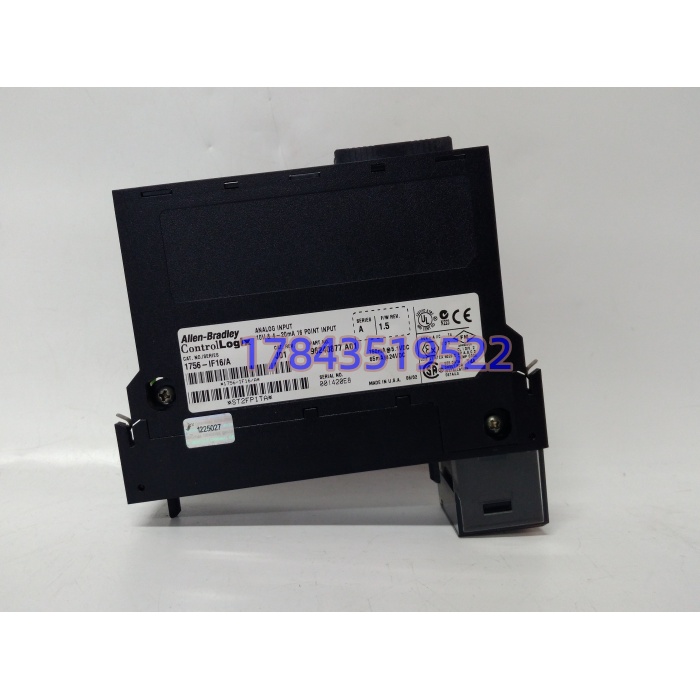

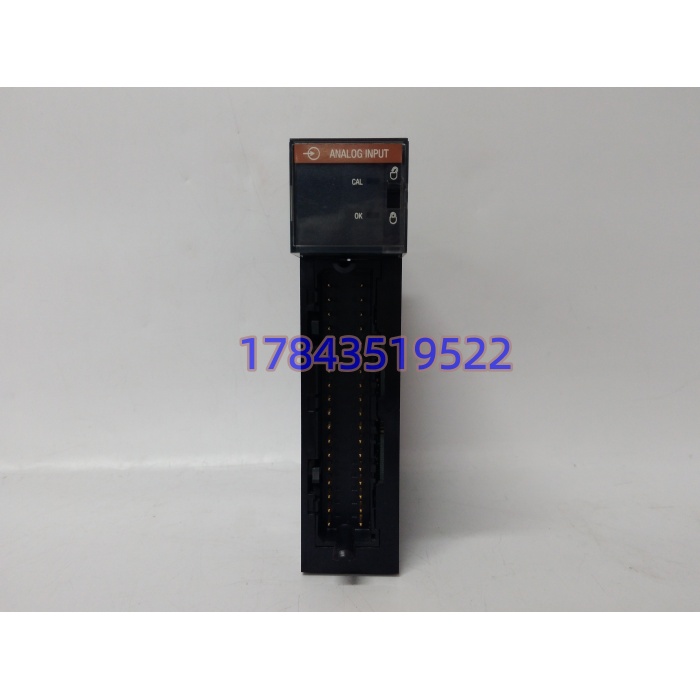

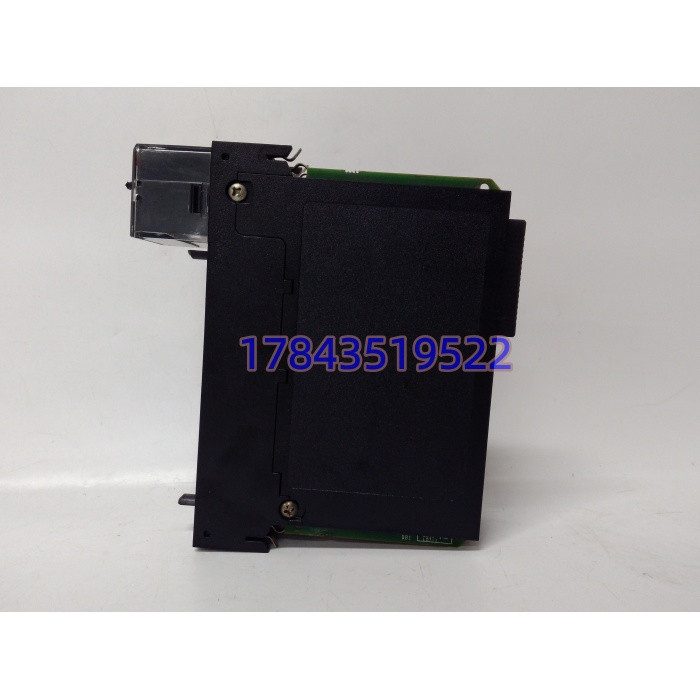

ControlLogix 机箱里 1756-IF16 突然报”Module Fault”、通道 3 读数卡满量程，化水 PLC 采不到 PH 变送器 4-20mA，值班长电话直接打采购手机——这时候你要的不是 1769-IF16C（CompactLogix 的货），是 Allen-Bradley 1756-IF16 这块 16 通道非隔离 AI 卡能不能今天发到厂。它插 1756 机箱背板，跑 ControlNet/EtherNet/IP 优化通信，单端模式 16 路 4-20mA 直接接两线制变送器（经 1756-TBCH 端子块），差分模式切 8 路抗电机干扰，高速差分 4 路跑 15Hz 带宽的压力脉动。通道间不隔离（共 DC COM 参考），但输入到背板 250V AC 连续增强绝缘——车间电网浪涌打不死它，但现场多变送器共地不当搞出的地环路得自己加隔离栅。
说白了这个模块在 1756 平台存量极大，Rockwell 原厂 1756-IF16 仍可售（1756-IF16K 带涂层同售），标准交期 10-14 天；国内厦门/上海库存商 New Surplus 有货但溢价，流转件 90% 是拆机测试件。采购理由很直：同 SER 版本（A/B/C…）插回原槽，Studio 5000 电子键控（Electronic Keying）放行，工程里 16 个 Channel 标签直接复活，不用重组态。坑在 SER 版本和固件大版本——老 1756-L55 机架用 SER A/B，新 5580 控制器认 SER C/D，插错电子键控锁模块，现场报”Keying Mismatch”比模块坏还耽误事。
关键技术规格
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 通道配置 | 16 单端 / 8 差分 / 4 高速差分 | 软件配，物理接线决定模式 |
| 输入范围 | ±10.25V、0-10.25V、0-5.125V、0-20.5mA | 4-20mA 在 0-20.5mA 内软件标定量程 |
| 分辨率 | 16 位（±10.25V 下 320μV/计数，0-20.5mA 下 0.32μA/计数） | 15 位+符号（双极） |
| 精度 | ±0.1% FS（典型），开路检测 5s 内响应 | 50/60Hz 常态抑制 >80dB |
| 隔离 | 输入-背板 250V AC 连续增强绝缘；通道间无隔离 | RTN 内部共 DC COM |
| 背板取电 | 5.1V DC / 150mA，24V DC / 65mA（SER A）；SER B 为 200mA/35mA | 总功耗 电压模式 2.33W，电流模式 3.9W |
| 端子配套 | 1756-TBCH（螺丝）/ 1756-TBSH（弹簧）/ 1756-TB16 端子排 | RTB 不随模块附送，必须单订 |
| 通信 | ControlLogix 背板，支持机架优化/直接连接 | 电子键控防插错 |
| 热插拔 | 支持 RIUP（带电插拔，需控制器许可） | 单配机箱带电拔=该 16 点 AI 全质量坏 |
| 诊断 | 模块健康/校准/模式 LED，断线/超量程/欠量程逐通道标签 | Studio 5000 可读 ChxFault |
| 工作温度 | 0~60℃（IEC 60068），存储 -40~85℃ | 机柜内长期 55℃ 正常 |
| 尺寸/重量 | 约 125×40×136mm / 0.23kg | 单槽宽 1756 机箱 |
| 生命周期 | 1756-IF16 / IF16K 原厂可售；IF16H 高速版同线 | 新项目可迁 1756-IF8H 等增强型 |
| 易混型号 | 1769-IF16C（CompactLogix 1769 背板，不通用）、1756-IF8（8 通道）、1756-OF8（输出） | 渠道页常把 1769 系列错贴 |
应用场景与行业案例
夜班化水车间 PLC 站 1756-IF16 SER B 的通道 5（原水浊度 4-20mA）读数跳满 32767，其余 15 路正常。查了一小时发现是现场浊度计供电 24VDC 电源负极和 PLC 机箱 DC COM 不在同一隔离段，地电位差 3V 窜进 RTN 把单端模式通道推到超量程。不是模块坏，是接线架构问题——但模块诊断把”Ch5Overrange”打出来，值班长只认”AI 卡坏了”。库存有同 SER B 测试好件，厦门供应商款到 4 小时空运，到厂机箱切维护、拔旧插新、1756-TBCH 端子块不动（线不重接）、上电 Studio 5000 电子键控放行、通道 5 回到 12.3mA 对应浊度 8.6NTU。老师傅原话：”换 1756-IF16 前不拍 SER 版本标签，发来 SER D 插 SER B 机架，电子键控直接锁，比不换还慢。”
- 火电化水/除灰：1756- 单端 16 路采 PH/浊度/液位/压力变送器，1756-TBCH 端子块集中接线，EtherNet/IP 送 1756-L71 控制器。
- 冶金连铸二冷水：4 路高速差分采压力脉动（15Hz 带宽），其余 12 路单端采流量温度，抗大电机启停干扰。
- 石化罐区：1756-IF16K（涂层版）跑沿海盐雾机柜，采雷达液位 4-20mA，保形涂层抗凝露。
- 造纸打浆：8 差分模式采浓度计/打浆度，共模抑制 >100dB 扛变频器谐波。- 水处理 MBR 膜池：16 单端采 DO/MLSS/流量计，断线检测 5s 内报警，防止曝气失控。
真实抢修片段：江苏某污水厂提标改造后夜班，1756-L71 机箱槽 3 的 1756- SER C 报”Calibration Failed”，16 路 AI 全数冻结。原厂 Rockwell 上海仓查询 New Surplus 交期 12 天。无锡库存商测试好件 SER C 报含税 4200，带 Studio 5000 v32 识别截图（模块 ID 1756- / SER C / FW 3.15 一致），款到顺丰 4 小时到厂。到货断电拔旧（1756-TBCH 端子块保留）、插新、上电控制器自动重发电子键控、满量程打点 0/50%/100% 三点到 1756- 通道 0-15 用 Fluke 705 源信号，误差最大 0.08%FS，复投。那次之后该厂把”1756- SER C 2 块+1756-TBCH 2 块”锁 MRO 安全库存，采购单价多 500 但把”开机前 AI 自校失败”的连锁停机割了。
