描述
产品详情
· 型号：1785-L40C15
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：PLC-5 Enhanced（PLC-5/40C，配 1771 系列 I/O、1785-CHBM 热备内存卡、RSLogix 5 编程、1770-XYC 电池）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 处理器等级 | PLC-5/40C（ControlNet 型） |
| 用户内存 | 48 K 字电池备份 SRAM（可扩 1785-ME32/64/100 或 EEPROM 1785-ESM） |
| 位指令扫描 | 0.5 ms / K 字（位逻辑），典型 2 ms / K 字 |
| 最大 I/O | 2048 点任意混装，或互补模式 2048 入 + 2048 出；模拟强制 2048 / 非强制 48000 |
| 本地机箱 | 1771-A1B/A2B/A3B/A3B1/A4B，最左槽；最多 125 个 I/O 机箱 |
| 通讯端口 | 2× ControlNet（BNC，双口环网）；2× DH+/RIO（可配 scanner/adapter）；1× RS-232/422/423（DF1/ASCII） |
| 热备支持 | 配 1785-CHBM 内存卡 + 1785-CBHM 电缆，ControlNet 热备切换 <50 ms |
| 背板供电 | 5 V DC @ 3.0 A（典型 15.8 W），无 24 V 外供（由 1771 电源机箱给） |
| 备份电池 | 1770-XYC（3 V 锂，Series B/C 专用键控插头；A 版用 1770-XYB），带电更换 |
| 程序载体 | 内部 SRAM + 外部存储模块；无 CF/SD，靠电池或 EEPROM 落盘 |
| 编程软件 | RSLogix 5（v5 起，最高到 v9 区段，以原厂手册为准），无 Studio 5000 支持 |
| 工作条件 | 0~60 ℃，5~95% 非冷凝，30 G 冲击，1 G@10-500 Hz 振动 |
| 尺寸重量 | 约 140×112×290 mm，1.4~1.5 kg |
| 认证 | UL 508/cULus/CE/C-Tick/CSA，IP20 开放安装 |
| 生命周期 | 原厂 2017-06 停售，属 Discontinued；迁移指向 1756-L71/L81E + 1771→1756 网关 |
产品介绍

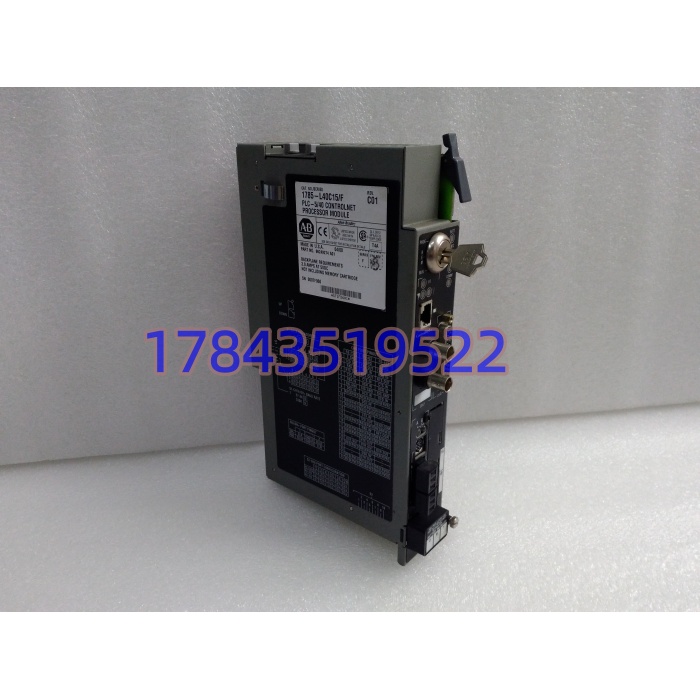

1785-L40C15 是 PLC-5 家族里带双 ControlNet 口的 40 级 CPU，48K 字 SRAM、双 DH+/RIO 背靠背，插 1771 机箱最左槽就能带 125 个远程机箱跑大型产线。它和 L40B（纯 DH+）的区别就在那两个 BNC ControlNet 口——当年化工厂反应釜群控、汽车厂焊装主线用 ControlNet 做确定性 I/O 扫描，就指着他。RSLogix 5 下梯形图，MSG 指令走 DH+ 和 PLC-5 同级站通信，ControlNet 上挂 1771-ACN 适配器做远程扫描。
和 L80C15（100K 字大内存）比它小一档，和 L40B/E 比它多 ControlNet 原生口，不用外挂 1785-KA。坦白讲，2017 年之后原厂新件绝迹，现在市面 Series C 拆机件为主，A/B 版多见于 2000 年初老装置。它的现场价值不是”快”，是”ControlNet 网络里换一块同 FRN 的进去，RSLinx 传程序 20 分钟，热备对重新 qualify 半小时恢复”，1771 I/O 一块不用动。
应用场景与行业案例
我在山东一家 2001 年建的氮肥厂碰到过：合成氨工段主控 L40C15/C，双机热备配 1785-CHBM，ControlNet 环网挂 32 个 1771-ACN15 远程柜。半夜主站 BAT 灯红，电池 1770-XYC 用了 6 年彻底没电，恰逢电网晃电 2 秒，SRAM 清了。备机热备态没接管——因为主站内存空了，CHBM 同步过去也是空数据表，两站双双 Major Fault。非计划停机不怕 CPU 死，怕电池死+晃电+无 EEPROM 备份三连击，恢复靠的是工程师笔记本里 2018 年 .RSP 备份，但 ControlNet 节点地址和 CHBM 配置参数得手动重建。
典型场景：
- 石化反应釜批次控制：ControlNet 确定性扫描 32 个远程柜阀门，双 BNC 环网断一根不停机，L40C15 做批处理顺控。
- 汽车焊装主线：DH+ 挂 PLC-5/60 上游、PanelView 1400 下游，ControlNet 带 1771-ACN 焊钳 I/O，换件不能动网络拓扑。
- 水处理厂加药间：2048 点离散够用，RS-232 接老 Modbus 仪表，省通讯模块。
- 造纸复卷传动：ControlNet 同步多传动变频器，L40C15 算张力 PID，DH+ 上行到老 FactoryTalk View。
- 老线保产备件：EPC 原图锁定 L40C15/C FRN 6.x，改 1756 要重画柜子和 ControlNet 转 EtherNet/IP 网关，客户只肯买同型号续命。
真实案例：
东北某电厂除灰系统，1998 年 控制，2021 年 /B 报 Fault，RUN 起不来。库房领出一块标”全新 “的库存，Series C、FRN 4.01，现场原站 FRN 6.05，RSLogix 5 下程序报 OS mismatch。强行刷 FRN 后 ControlNet 节点号拨码没对齐（原站 12，新件默认 1），热备 CHBM 一直 qualify 失败报 S:12=234 word 46=14。退掉件，找认证商订同 SER C + FRN 6.05 件，出厂带 RSLogix 5 空站上传测试，窗口期 40 分钟换完，ControlNet 环网 5 分钟自洽，CHBM 同步灯绿。老师傅说：” 这玩意儿，SER 和 FRN 不对，比没备件还耽误事。”
