描述
产品详情

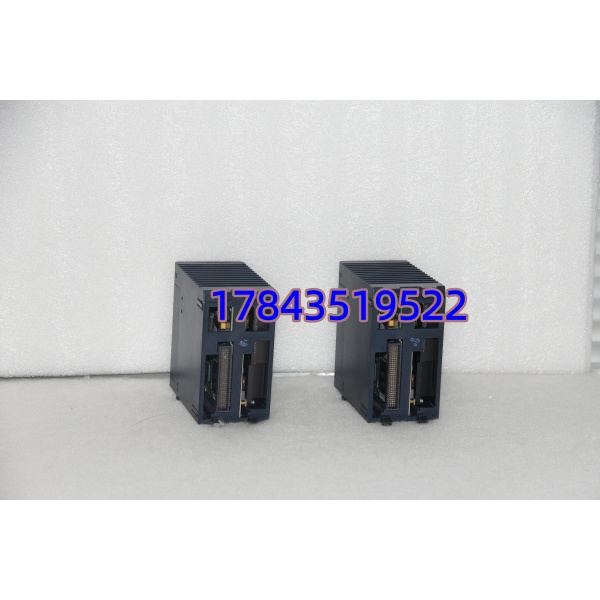

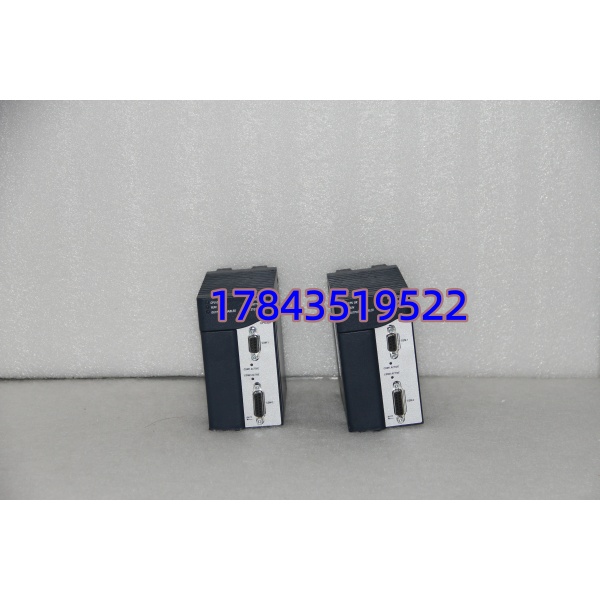

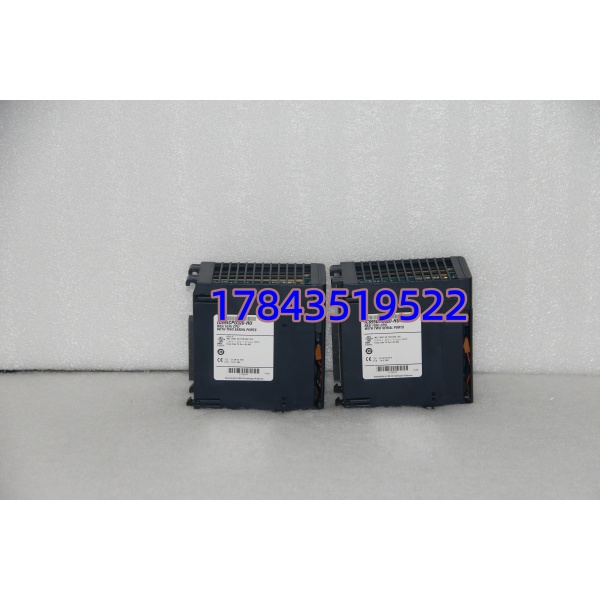

· 型号：IC695CPU320
· 品牌：GE Fanuc / GE Intelligent Platforms（现归属 Emerson Automation / 艾默生自动化继承支持）
· 系列：PACSystems RX3i — CPU 模块（无板载以太网端口，需配独立 Ethernet Interface 模块）
规格参数
- 完整型号：IC695CPU320（常见后缀 -CA=三防涂层，-LT=宽温，-RR=备件修订；功能相同，注意固件版本）
- 模块类型：PACSystems RX3i CPU，基于 32-bit RISC 微处理器
- 安装位置：RX3i 主机架（IC695CHS007 / IC695CHS012）Slot 1；Slot 0 须装 IC695PSA040（120/240VAC）或 IC695PSD040（24VDC）等电源
- 用户内存：64 K 字（Words），含逻辑、符号表、%I/%Q/%AI/%AQ 及临时变量（取决于 Proficy ME 版本及固件）
- 扫描性能：布尔指令 ≈0.071 μs/K；典型中型程序扫描周期 1～5 ms
- 内置通信口：1 × RS-232 串行口（前方面板 DB9 母头，用于编程/监控/printf 调试，支持 SNP/SNP-X 协议）
- 以太网口：无内置——须配 IC695ETM001（Ethernet Transceiver Module，双 RJ45 10/100/1000M 支持 SRTP/EGD/Modbus TCP/Profinet 控制器选配件）或 IC695CMM002（串口多口模块）
- 扩展机架支持：通过 IC695LRE001（Left Rail Extension）或 Genius Bus / Ethernet I/O 远程扩展，最大 I/O 点视具体架构（典型本地+远程合计 >8000 DI/DO、>500 AI/AO 受 Rx3i 固件限制）
- 实时时钟（RTC）：内置，靠 CPU 背面 3 V 锂电池（IC695ACC400 或 CR2354 类扣式电池）保持掉电计时 ≥5 年
- 运行状态 LED：RUN / STOP / I/O ACT / BAT LOW / OK / SERIAL ACT
- 编程/组态软件：Proficy Machine Edition（PME）v5.0+ 含 PACSystems RX3i 组件；Logicmaster 不适用
- 背板电源消耗：+5 VDC 典型 1.4 A（最大 1.8 A），需核算机架电源模块容量余量
- 程序兼容性：与 IC695CPU310/315/340/360 系列逻辑程序二进制兼容（少数新指令/功能块要求最低固件版本），配置(Hardware Configuration)需匹配 CPU 型号
- 在线修改：支持在线下载（Download）、上载（Upload）、在线编辑（Online Edit）及 Force 表
- 工作温度：标准 0～+60℃；-LT 后缀 -20～+60℃；存储 -40～+85℃；5～95% RH 无冷凝
- 安装方式：RX3i 机架插槽式（VME 背板），前面板带钥匙开关（RUN/STOP/RESET）
- 认证标准：UL 508、CSA、CE，部分版本 Class I Div 2 Groups A/B/C/D，FM认可
- 尺寸 / 重量：约 180×130×38 mm / 0.41 kg
产品介绍
（维护者视角——从”CPU 无 ETH 口导致 HMI 通信中断排查半小时”切入）
某个冶金精轧线改造项目里原装 IC695CPU340 因背板总线芯片老化偶发 I/O 丢失，备件库只有 CPU320——换上后 HMI 全红，查了二十分钟才发现 320 没内置网口、原系统靠 CPU 自带 ETH 通信。补插一块 IC695ETM001、把 iFIX OPC 连向 ETM 的 IP（SRTP 端口 18245）、重下装 Hardware Config 含 ETM 条目后恢复正常。320 本身是 RX3i 家族中性价比款：够快（0.071 μs/K）、内存够用（64 K 字）、比 340 便宜些，适合那些本来就要外置 ETM 做冗余或分网段的架构。
按 ABC 分类属 A 类关键备件——RX3i CPU 挂整套装置逻辑停摆。GE/Emerson 已将早期 RX3i CPU 部分型号列入 EOL/LTB 窗口收紧名单，IC695CPU320 原厂新单基本关单，市面流通 NOS 和拆机测试件。建议有在役 RX3i + ETM001 架构的客户按”每套独立工艺线主机架备 1 件冷备，多相同配置共享池加 1″做 LTB。新项目建议直接选 IC695CPU340（内置 ETH）或最新 CPE400 系列简化架构。
替换与升级建议
✅ 直接替换
- 同型号 IC695CPU320（任意兼容后缀 -CA/-LT）——物理插槽、背板 VME 总线、%I/%Q 地址映射、程序二进制完全兼容。换完用 Proficy ME Upload 原程序（或 Download 备份 .fxp 文件），确认 Serial Port / ETM 配置一致即可 RUN。建议新备件到货做离线程序读入兼容性验证。
- IC695CPU310（较低性能/内存）——若原程序 ≤31 K 字且未用 320 专属新指令可替入，但扫描时间会变长；不建议降级替入关键高速线。
⚠️ 软件兼容（需改硬件配置/重组态）
- IC695CPU340 / CPU360（内置以太网）——可物理替入同机架，但 340/360 有板载 ETH 而 320 没有；若原系统靠 CPU 内置 IP 通信，换 320 须增配 IC695ETM001 并在 Hardware Config 中加入 ETM 模块、重分配 SCADA IP 指向 ETM，逻辑本身通常兼容不需改。反向（320→340）则删 ETM 条目、启用 CPU 内置 Ethernet、重下装。
- 升 CPE400 系列（IC695CPE400/405）——不同背板，属 RX3i 新世代升级，需重做 Hardware Config、%I/%Q 可能重映射（PME 可自动转换多数情况）、SCADA 点表及驱动重配，属计划性改造非应急替换。
❌ 硬件不兼容
- Series 90-30（IC693CPU3xx）或 Series 90-70（IC697CPU7xx）——VME 背板与 90-30/90-70 总线不同，物理无法插入 RX3i 机架，反之亦然。
