描述
产品详情
· 型号：XVC768115
· 品牌：ABB
· 系列：UNITROL 5000 / UNITROL 6000 励磁系统（Excitation Power Interface Board）
规格参数
- 产品型号：XVC768115
- 订货号（Article No.）：3BHB7211R1151（同系列亦见 3BHB007211R115，需核对原柜 BOM）
- 适用系统：ABB UNITROL 5000（URE5000）、UNITROL 6000 静态励磁系统，部分 ACS 6000 功率接口应用
- 模块类型：励磁功率接口板 / 晶闸管门极触发脉冲放大与同步检测卡（Gate Pulse Amplifier & Sync Board）
- 主要功能：接收 AVR 主控板 PWM 指令 → 生成移相触发脉冲；检测 PT 同步电压信号确定触发角基准；光纤/电脉冲放大驱动 SCR 门极
- 触发配置：支持 6 脉冲单相半控/全控桥或 12 脉冲双桥配置（依系统接线）
- 逻辑供电：+24V DC（背板供给，典型 <500mA，以原厂手册为准）
- 模拟辅助供电：±15V DC（用于同步检测与脉冲整形电路）
- 触发脉冲输出：强触发脉冲（幅度/宽度依励磁功率柜配置，典型宽度 100–500μs，峰值电流需核对）
- 同步输入：三相同步电压取自励磁 PT（典型 100V/√3 或 110V，经板载分压与过零比较）
- 隔离耐压：控制侧与功率侧之间 ≥2.5kV AC（1min），光耦/脉冲变压器隔离
- 安装方式：欧式插卡（Eurocard format），插入励磁柜专用背板/功率接口机架
- 工作环境：0℃～+55℃（运行），-40℃～+85℃（存储），5%～95% RH 无凝露
- 认证：CE，符合 IEC 61010-1 / IEC 61800 相关要求
产品介绍

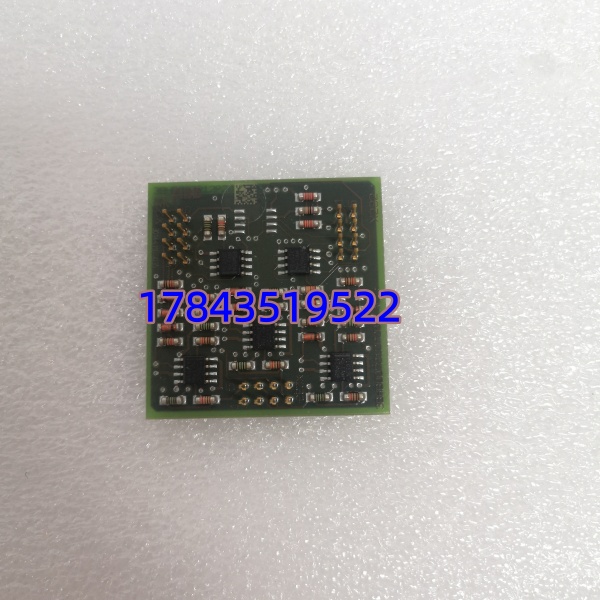

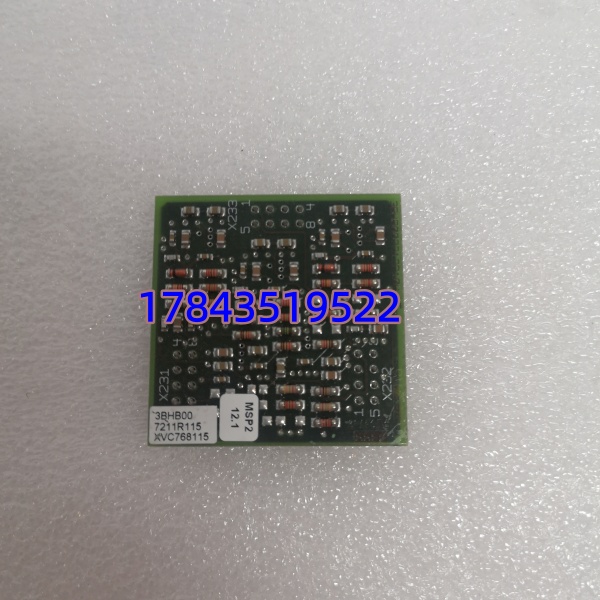

XVC768115（3BHB7211R1151）是 ABB UNITROL 5000/6000 静态励磁系统中连接 AVR 数字控制器与晶闸管功率整流桥的功率接口触发板。它不跑控制算法——AVR 算好 α 角发给它，它负责把弱电信号变成能驱动大功率 SCR 的门极触发脉冲，同时完成电网电压同步检测。板卡插在励磁柜背部专用背板上，通过光纤或排线与主控板（COB/PCD235）及功率柜脉冲分配单元通信。
坦白讲，这板子一旦异常，最直接的表象是励磁电流波动、不能建压、或触发角不对称导致可控硅发热不均。市面流通以 NOS（全新库存）和测试合格拆机件为主。有一点要注意：XVC768115 有多个近似编号（如 3BHB007211R115），必须按原励磁柜 BOM 核对完整订货号和后缀，不同版本同步检测电路或脉冲参数可能有细微差异，乱换可能造成触发角偏移。
应用场景与行业案例
我在现场处理过最典型的是：机组大修后起励，励磁电流到不了设定值且 A 相 SCR 温度明显偏高——量触发线发现 XVC768115 对应通道脉冲幅度只有正常值一半，查板卡背面发现一只脉冲变压器引脚虚焊（老板卡热胀冷缩导致）。换了一块测试 OK 的 XVC768115 后触发对称度恢复，SCR 温升均匀。这板子解决的痛点是：AVR 数字信号电平太低不能直接驱动大功率晶闸管，且需与高压侧隔离——没它励磁柜就是”大脑连不上手脚”。
典型场景：
- 火电厂/水电厂同步发电机静态励磁——UNITROL 5000 功率柜接口，将 COB/PCD 控制指令转为 6/12 脉可控硅触发脉冲，非它不可因脉冲时序与同步检测绑定。
- 大型工业自备电厂（钢铁/化工）——励磁系统年检更换老化触发板，预防因脉冲变压器老化造成触发失败。
- 实验室励磁测试台——作为可控硅触发接口配合第三方 AVR 做功率级测试。
- 老旧 UNITROL 升级——保留功率柜前提下更换老化 XVC 系列接口板恢复系统性能。
真实案例：
华东某 135MW 自备电厂，夜班 #1 机起励过程中励磁电流爬升缓慢且伴随”A 相可控硅触发异常”报警，手动增磁无效，威胁早班并网。查 COB 输出正常但功率柜 A 相脉冲幅值偏低，拆出 （3BHB7211R1151）发现板上一只贴片电阻发黑（长期热老化开路导致同步通道偏置）。库房有同型号测试合格拆机件，断电拔出旧板插入新板（注意先释放静电、核对跳线设置与原板一致），上电后做小电流试验验证三相触发脉冲幅值/相位对称，15 分钟内恢复自动励磁，机组按时并网。老师傅说：”触发板是励磁柜最容易被忽视的消耗品，五年以上机龄建议每轮大修测一次脉冲，多备一块同版本在柜顶。”
