描述
产品详情

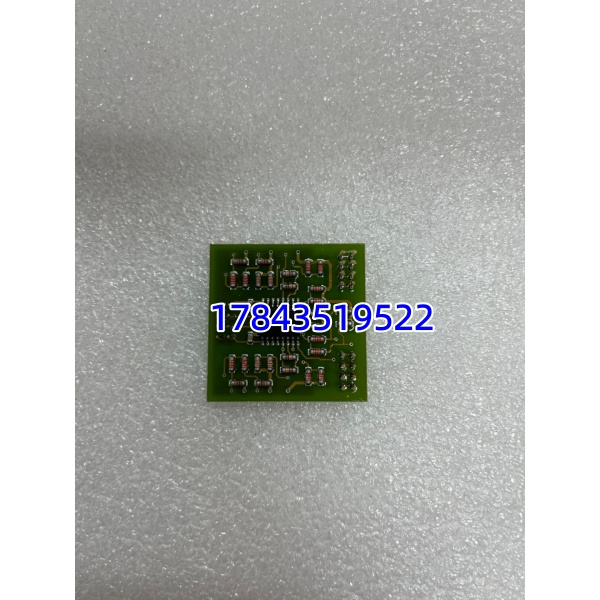

· 型号：XVC722AE01（ABB 物料引用 3BHB002751R0106）
· 品牌：ABB Drives（Medium Voltage Drives — ACS6000 / ACD6000 产品线）
· 系列：ABB ACS6000 / ACD6000 中压 IGCT 传动系统 — Control & Interface PCB
规格参数
- PCB 名称：XVC722AE01 — Control / Interface Board for ACS6000 IGCT Drive
- 完整旧物料：3BHB002751R0106（Revision 依实物标 A/B/C）
- 适用系统：ABB ACS6000（ACS6010/6020 等中压 IGCT 传动）、ACD6000 系列同步/异步电机传动柜
- 主要功能：
- 接收主控 CDP312/CDP315 或 AMC 单元指令，分发触发脉冲经光纤至功率柜 IGCT Gate Driver
- 采集 DC Link 电压分压信号、电枢电流/励磁电流反馈（外部分压/Shunt → 板上隔离放大 ±10V）
- 柜内状态汇总（风机故障、水温、柜门联锁）送主控做保护逻辑
- 接口形式：柜内多针 Header（连接背板或扁平缆）、光纤 ST/ SMA（依版本）、测试点 TP 丝印
- 板载电源：通常由控制屏背板提供 +5V / ±12V / +24V（依 ACS6000 控制电源分配），典型功耗 < 8 W
- 隔离：反馈信号光耦/隔离放大器 ≥ 1500 V RMS；触发侧光纤隔离

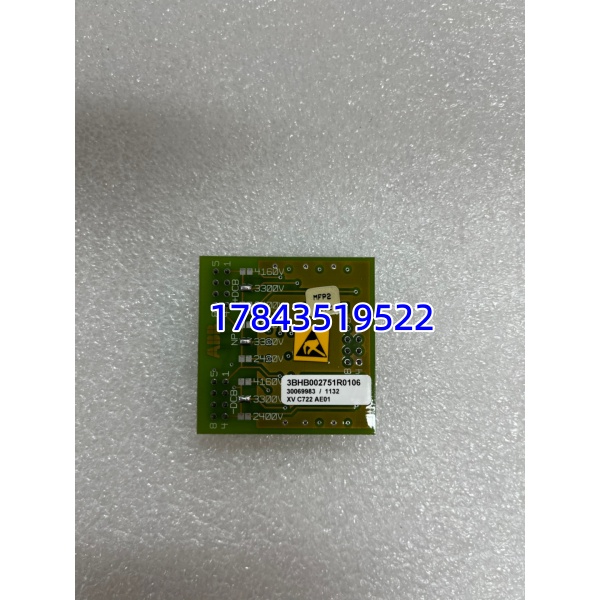

- PCB 标识：激光印字 XVC722 AE01 REV:、3BHB002751R0106、SerNo.、Date Code
- 安装：螺钉固定于 ACS6000 控制屏卡槽或功率柜门驱动单元（非热插拔模块）
- 工作温度：0 ℃ ～ +55/60 ℃（柜内），存储 -40 ～ +85 ℃
- 三防涂层：多数 AE01 后缀含 Conformal Coating（耐潮湿/盐雾，海上平台应用）
- 配套模块：与 AMC (Active Motor Control) 主控板、CDP312 通信处理器、RDCU（Regulator）协同工作
- 生命周期：进入 Limited / Last-Time-Buy 阶段（依地区 ABB 公告），新系统转向 ACS6080 平台
产品介绍
（采用 F 历史生命周期验证 切入）
这台 XVC722AE01 在 柜里属于”不显眼但关键”——它既不跑电机矢量算法（那是 AMC/CDP 的事）也不直接驱动 IGCT，而是做脉冲分配和关键模拟反馈调理。某个钢厂主传动 ACS6010 运行十二年后出现”DC Link Overvolt Trip”无明确原因，回溯发现 XVC722 板上 DC Link 分压采样运放温漂超差——板子功能没死但模拟量飘，最终导致保护误动。换板后一切正常。这类板故障模式多是电解电容 ESR 上升或光耦老化，不是芯片烧毁。
从供应链角度看， 平台已进入生命周期末期，XVC722AE01 交期拉长或需订 Last-Time-Buy。它的 TCO 极低（单价相对整机可忽略），但缺货导致主传动停机损失常以百万计——这是教科书上典型的 A 类关键备件（高停机成本×低占用资金），必须物理留库而非只登记供应商承诺。
应用场景与库存策略
主传动跳闸等 4 小时等欧洲调货？一条连铸线停 4 小时就是上千吨钢水回炉——这板子就是那种花两三千欧但能救百万损失的保险。 在矿山球磨、钢厂粗轧、竖井提升机里仍是主力，XVC722AE01 虽少坏但无通用替代。
典型场景与备货建议：
- 钢铁厂粗/中/精轧主传动（ACS6010/6020）：单传动柜控制屏内一块 ，故障致整机架跳闸→建议按每套主传动 N+1 留 1 块测过拆机或全新冷备，多机架相同配置可共用 1 块池备（确认 Firmware 兼容）。
- 矿山球磨/半自磨 IGCT 传动：偏远矿区调货周期 ≥ 6 周→建议由当地库存或供应商寄售（Consignment Stock）备 1 块。
- ：低故障率但关键→年度点检量背板供电及板上测试点电压，无异常不换，备 1 块/区域。
- ：若 ABB 已宣布 Last-Time-Buy→立即按在役台数 每 3～5 台备 1 块或最低 1 块 做战略囤货，勿等 EOL 后市面无货。
真实案例：华北某 1580 热连轧机 ACS6010 主传动，运行第十三年某次雷雨后报”Gate Driver Comm Loss”—查光纤 OK、CDP312 正常，追到 触发侧光耦无输出（输入侧有脉冲）。判断板内触发分配 FPGA 或缓冲级受浪涌损伤（虽柜顶 SPD 正常）。当时库里恰有一块 3BHB002751R0106 测过拆机件（两年前款囤的），断电拆旧（拍照记录 12 根排线位置）→插新→上电→传动自检 PASS→当天下午复产。事后计算：调瑞士新件交期 14 周报价 €3200+空运，停机等待损失估算 ¥80 万/天。库存经理原话：”这块板放库里三年占资金不到一万，换一天停机省八十万——ABC 分类里它就是 A。”
