描述
产品详情

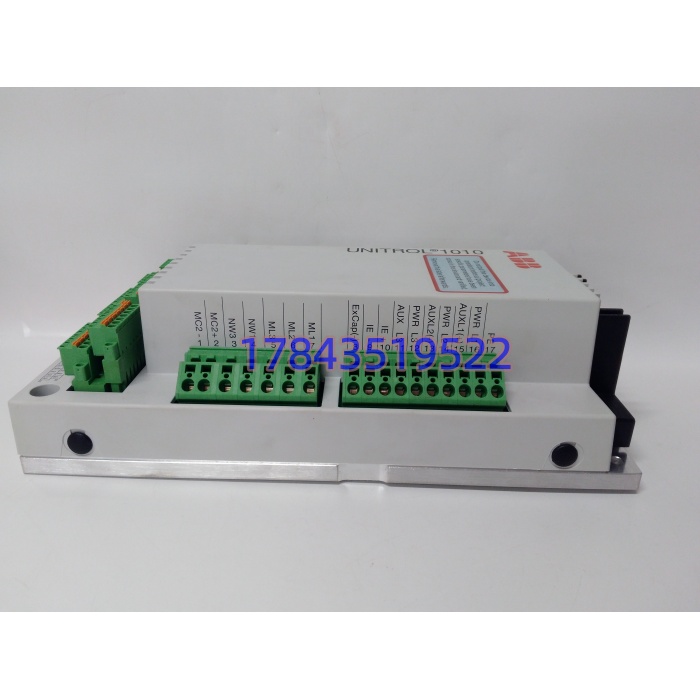

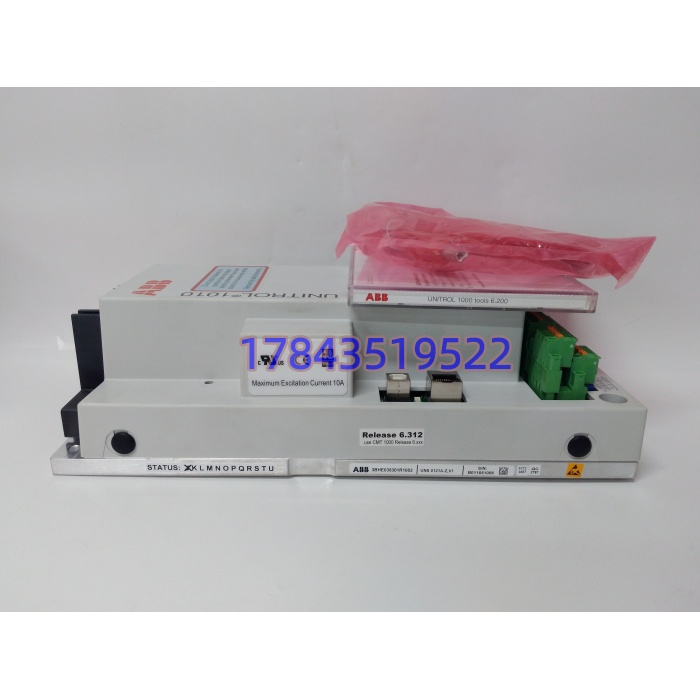

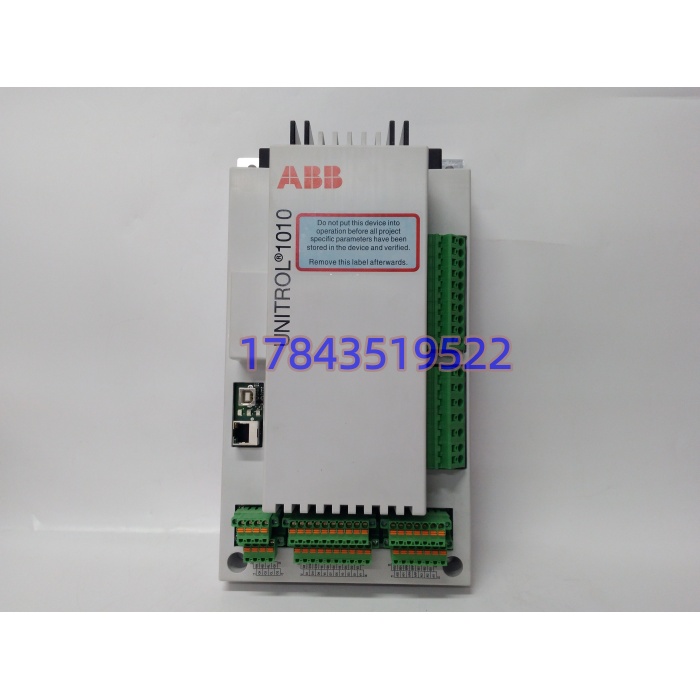

· 型号：UNITROL 1010（FULL 版，物料 3BHE035301R1002；控制板 UNS 0121A-Z,V1；基本单元 UN1010-0001）
· 品牌：ABB（现 Hitachi Energy）
· 系列：UNITROL 1000 紧凑型静态励磁系统
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | 数字式自动电压调节器（AVR）/ 静态励磁系统 |
| 订货号（FULL 版） | 3BHE035301R1002（UNS0121A-Z,V1 控制板 + UN1010-0001 基本单元） |
| 励磁输出 | 连续 10 A DC @ 55°C；过载 20 A / 10s，强励顶值可达 1.6–2.0 倍额定 |
| 励磁电压范围 | 0–300 V DC（最大峰值 420 V） |
| 调压精度 | 稳态 ±0.2% Un（@25°C）；暂态 ≤±0.5% Un |
| 阶跃响应 | ≤100 ms 达 95% 新稳态；AVR 响应 <20 ms（三相测量） |
| 功率器件 | IGBT 全桥整流，微处理器数字控制 |
| 辅助供电 | AC 9–250 V / DC 18–300 V 宽压（110/220 V AC±15% 或 24 V DC±20%） |
| 信号采集 | 8 路 AI（PT 机端电压、CT 定子电流、励磁电流、4–20mA 远传）；6 路 AI 0–10V |
| 数字量 I/O | 16 路 DI（并网、手/自动切换、增减磁、故障联锁）；12 路 DO 继电器输出 |
| 通信接口 | 双以太网 10/100M（Modbus TCP、IEC 61850 MMS/GOOSE）；RS485 Modbus RTU；USB（CMT1000 调试） |
| 软件包 | LIGHT（R0002，基础调压）/ BASIC（R0003，+并联均流）/ FULL（R1002，+PSS2A+录波+双通道冗余） |
| 控制模式 | AVR（自动电压）/ FCR（手动励磁电流）/ VAR（恒无功）/ PF（恒功率因数） |
| 保护功能 | 过励/欠励限制、V/Hz 限制、定子电流限制、转子温度监测、旋转二极管监测(RDM)、失磁保护 |
| 冗余 | 可选 1+1 双通道热备，自动切换 <5 ms（FULL 版） |
| 供电功耗 | 整机 ≤30–40 W |
| 安装方式 | 壁挂式（机柜内），弹簧端子接线；机械尺寸与 UNITROL 1020 兼容 |
| 外形尺寸 / 重量 | 约 302×170×111.4 mm / 约 3.8 kg |
| 工作温度 | -25 ~ +70 °C（依据安装手册与认证档） |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE / cUL / DNV-GL / CCS / IEC 61508 SIL2 / RoHS |
产品介绍
水电站黑启动、柴油机组孤网带载，机端电压一抖整个厂用电跟着晃——这种”电压崩了全站趴窝”的事故，根源往往是励磁调节器响应慢半拍。UNITROL 1010 在 UNITROL 1000 家族里干的就是”发电机电压守门员”：IGBT 全桥把机端取电整流成可控直流灌进转子，PID + 自适应算法把稳态精度压到 ±0.2%，电网故障瞬间 20ms 内强励顶值拉满，帮机组扛过暂态不失步。
选它而不是拿通用 AVR 凑，理由很硬：FULL 版内置 PSS2A 电力系统稳定器，按 IEEE 421.5-2005 标准阻尼低频振荡，并网机组不再跟系统”打架”；旋转二极管监测 + 失磁保护 + V/Hz 限制全套做在固件里，替代过去一面屏的离散继电器，屏位省一半；双以太网一个走 IEC 61850 进 800xA SCADA、一个留 CMT1000 本地调试，互不抢带宽。缺点也得说在前头——它只认 ABB 励磁体系与 CMT1000 调试软件，拿去配第三方可控硅整流桥要先核触发脉冲极性；LIGHT 版不支持并联均流和 PSS，多机并网项目必须选 FULL 版 R1002，买错版本现场改不了只能重订。
