描述
产品详情

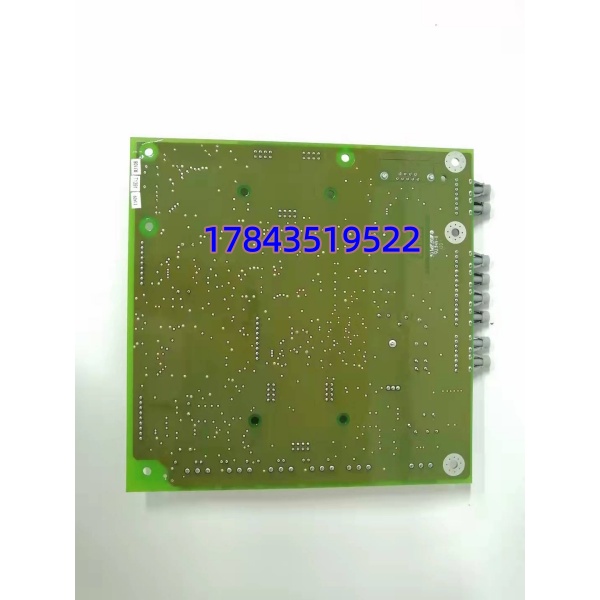

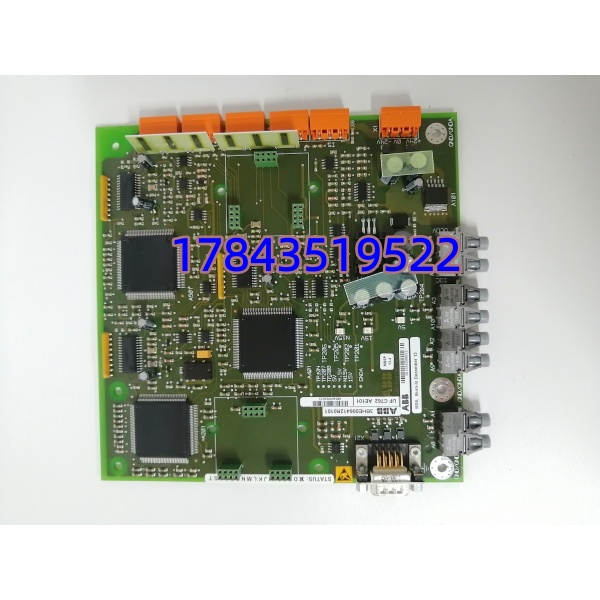

· 型号：UFC762AE101
· 品牌：ABB
· 系列：AC800PEC（配套 UFC760BE42 主控，用于 UNITROL 6000 励磁 / ACS6000 中压变频）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | CVMI 复合模拟/数字 I/O 控制板（Combined I/O + 本地逻辑） |
| 物料号 | 3BHE006412R0101（UFC762AE101） |
| 配套主控 | UFC760BE42（3BHE004573R0042）AC800PEC CPU 板 |
| 处理器 | 独立 32 位 RISC / DSP 内核，可本地执行 DPL 驱动程序 |
| 本地编程 | 支持 ABB DPL 语言，可独立写联锁、PID、时序，不占用主控算力 |
| 模拟输入 AI | 2 路，软件可配 0–10V / 4–20mA，12-bit 分辨率（PT/CT 传感信号调理） |
| 模拟输出 AO | 2 路隔离 4–20mA 比例驱动（I/P 转换器、励磁微调阀），最大 750Ω 回路负载 |
| 数字输入 DI | 4 路 24V DC 沉式干触点（限位开关、断路器辅助、急停联锁） |
| 数字输出 DO | 4 路：2× Form-C 继电器（2A@250VAC/30VDC）+ 2× 开集电极晶体管（0.5A@24VDC） |
| 高速背板 | 隔离光纤 Tx/Rx 确定性驱动总线，12 Mbps 周期，与 UFC760BE42 实时交互 |
| 扩展通信槽 | 2 个独立槽位，可加装 PROFIBUS DP / Modbus RTU 现场总线适配卡 |
| 通信接口 | RS485 Modbus RTU（现场仪表/第三方辅控）；百兆以太网 Modbus TCP（直连 DCS/SCADA） |
| 供电 | 子架背板 24V DC（18–32V 宽压），典型 380 mA / 约 10–15 W |
| 隔离方式 | 通道对背板 galvanic 隔离；光纤通道电气完全隔离 |
| 自诊断 | 故障毫秒级锁存触发脉冲，带时间戳 SOE 事件日志，便于故障溯源 |
| 安装形式 | 子架槽位插装（VME 标准插槽），支持热插拔 |
| 物理尺寸 | 约 238×30×23 mm（长×宽×高，导轨/子架安装型） |
| 重量 | 约 0.4 kg |
| 工作温度 | -20 ~ +60 °C（部分批次标 -25 ~ +70°C，以铭牌为准） |
| 存储温度 | -40 ~ +85 °C |
| 湿度 | 5%–95% RH，无凝露 |
| 防护涂层 | 全板三防 conformal coating（防潮防腐蚀防盐雾） |
| 防护等级 | IP20（柜内安装） |
| MTBF | ≥56,000 小时（稳态 50°C 驱动/励磁柜实测，依据 MIL-HDBK-217F） |
| 配套系统 | UNITROL 6000 励磁 / ACS6000 中压变频 / UNITROL 1000 部分机型 |
产品介绍
励磁柜里”转子过流、功率桥故障”这种毫秒级保护，要是一直靠主控 CPU 轮询采样，周期一长就错过跳闸窗口——UFC762AE101 在 AC800PEC 平台里干的就是”本地快反哨兵”。它站在 UFC760BE42 主控和功率柜之间，自带 32 位 RISC/DSP 内核，用 ABB DPL 语言在板子上独立跑 PID 闭环、急停联锁、冷却水温压超限降载，所有快逻辑本地 100μs 级执行，不占用主控一丁点算力。
选它而不是拿普通 S800 I/O 卡凑，理由很硬：2 路隔离 4-20mA AO 直接驱动 I/P 转换器和励磁微调阀，12-bit AI 把 PT/CT 传感信号在板端滤波模数转换，打包走 12Mbps 光纤背板给主控，报文确定性不抖动；2 个扩展槽能同时挂 PROFIBUS DP 和 Modbus RTU 适配卡，DCS 侧 INFI90/AC800M、机组侧 Bently 3500/UNITROL 1020、传动侧施耐德 ATV71 全在一张板子上互通。缺点也得说在前头——它只认 AC800PEC 子架和 UFC760BE42 主控，往 AC800M CEX 槽、S800 I/O 机架、AC500 DIN 导轨插是笑话；和 UFC760BE142/143（纯光纤接口板，无运算能力）功能完全不通用，采购时别把三种 UFC76x 混写。
