描述
产品详情
· 型号：UFC760BE01 3BHB007030R0001
· 品牌：ABB
· 系列：UNICONTROL 系列，兼容 ABB 800xA / Symphony Plus DCS 及 ACS800 传动系统
规格参数
- 产品型号：UFC760BE01
- 订货号（Article No.）：3BHB007030R0001
- 供电电压：24 V DC（±10%，典型功耗约 5 W）
- 输入通道：2路独立通道，支持 ICP®加速度计或电压信号输入
- 频率响应：0.5 Hz ～ 20 kHz（±1% 精度，依手册核对）
- A/D 转换：24-bit Σ-Δ ADC，动态范围 ≥110～120 dB
- 报警输出：每通道 2 路可组态继电器/数字量报警（危险/预警）
- 通讯接口：PROFIBUS DP/V1 冗余 或 光纤 ST 接口（依具体硬件版本，需核对铭牌）
- 隔离方式：输入/电源/通讯 三重光电隔离
- 工作温度：-20℃ ～ +60℃（工业级三防涂层版可达 -40℃ ～ +85℃）
- 防护等级：IP20（机柜内安装）
- 安装方式：标准 DIN 导轨 / 驱动器内部插槽安装（依系统架构）
- 认证：CE、TÜV SIL 2、API 670 适用（具体以出厂铭牌为准）
产品介绍

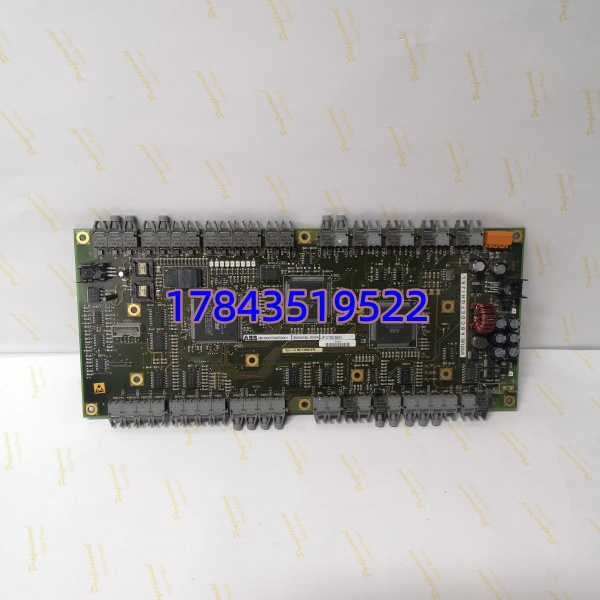

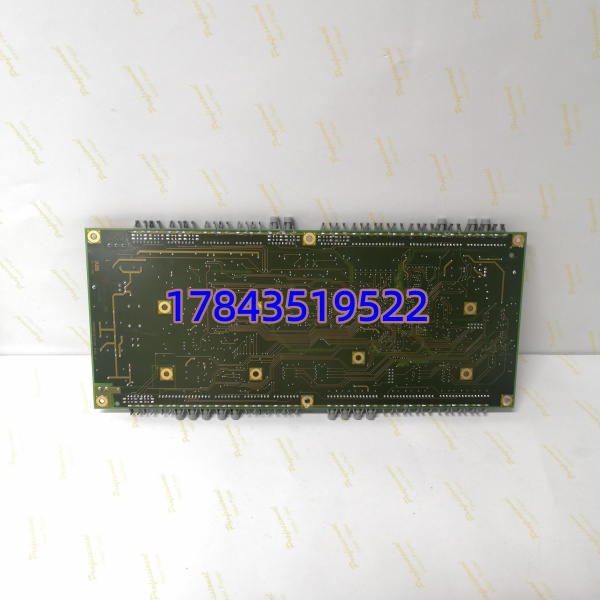

UFC760BE01 是 ABB UNICONTROL 家族中的高精度振动监测/脉冲接口模块，设计用于接入电涡流或 ICP 振动传感器信号，经板载 24-bit ADC 处理后送至上位 DCS（800xA / Symphony Plus）或传动控制单元（ACS800/DCS800）。它在现场主要承担两个角色——一是汽轮机/压缩机的轴振、瓦振实时监测，二是配合大功率 IGBT 脉冲放大做门极驱动接口。
坦白讲，这板子定位比较特殊，既不是普通 S800 I/O 卡也不是单纯 CPU。它的价值在于直接符合 API 670 振动监测框架，省掉你外挂第三方振动仪表的麻烦，且与原厂 DCS 共用一套组态和报警逻辑，减少集成点的故障率。需注意市面上同名板子有传动版（脉冲放大）和监测版（振动调理）之分，采购时务必核对后缀和硬件版本号。
应用场景与行业案例
现场最怕的就是汽机或大型压缩机半夜跳车，原因是振动越限但 DCS 根本没采集到原始波形——普通 AI 卡带宽不够。UFC760BE01 专门解决这个问题，把高频振动信号做前置调理再送 DCS，让你提前看到趋势而不是等跳闸。
- 火力/联合循环电厂：汽轮机、给水泵组 X/Y 向轴振监测，直接挂 800xA，非它不可因为要满足 API 670 且与原保护系统同源。
- 石化/炼油：离心压缩机、催化裂化主风机振动保护与 DCS 联动，省第三方振动仪表的通讯网关。
- 冶金：轧机主传动机组轴承温度+振动复合监测，耐受强电磁干扰环境。
- 水泥/矿山：球磨机、主引风机长期在线状态监测，支持预警继电器输出做预维护。
真实案例：南方某 300MW 自备电厂 #2 汽机 #3 瓦 X 向振动突变，原老式振动表只给了”报警”但无波形，运行不敢贸然停机。翻备件柜找出一块 UFC760BE01（二手测试良品，与原系统同型号），当晚临停 2 小时更换并重新校零，上电后 800xA 立刻读到 0.5～5kHz 频谱——确认是叶片通过频率异常引发共振而非碰摩，避开一次误停机造成的百万元发电损失。老师傅的原话：”这种停产件，柜子里永远得留一块。”
常见问题解答 (FAQ)
Q1：UFC760BE01 支持热插拔吗？
不支持。这是带电信号调理板，运行中拔出可能损坏背板或导致瞬时间隙触发虚假报警。正确做法：先对关联测点打旁路/置手动，系统断电或至少确认对应通道已停用后再更换。
Q2：停产了有没有直接替代型号？
原厂已逐步 EOL，目前常见做法是找同 HW Version 的 UFC760BE 同系列板（核对 3BHB 编码后缀是否兼容），或从原厂/授权渠道购 NOS（New Old Stock）。不同后缀硬件版本固件可能不互认，切勿盲目混用。
Q3：和 S800 I/O 的 AI635 有什么区别？能用 AI 卡代替吗？
不行。AI635 采样率和动态范围远达不到振动监测要求（尤其高频成分和 API 670 报警逻辑）， 是专用调理+报警模块，不可替代。
Q4：二手/翻新板怎么鉴别真伪和成色？
看三点——① 原厂激光印字清晰无重印痕迹，条码可通过 ABB 旧件追溯查生产周；② 电解电容无鼓包漏液，PCB 阻焊层无焦黄；③ 上机架后通讯握手正常且零点漂移 ≤ 标称值（通电 30 min 读零位确认）。建议供应商提供上机测试截图。
Q5：接线时要注意什么坑？
ICP 传感器必须确认模块端供 24V 恒流源已开启（部分版本需 DIP 或软件使能），否则传感器无输出。屏蔽层单端接地，不要两端都接，否则引入地环流干扰读数。
