描述
产品详情

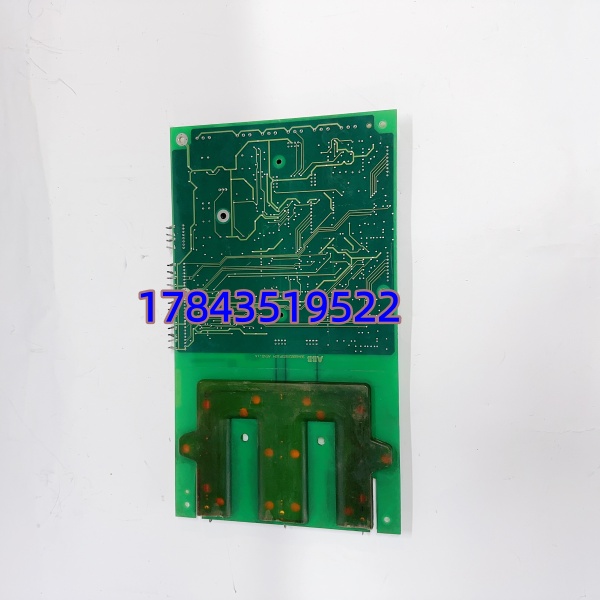

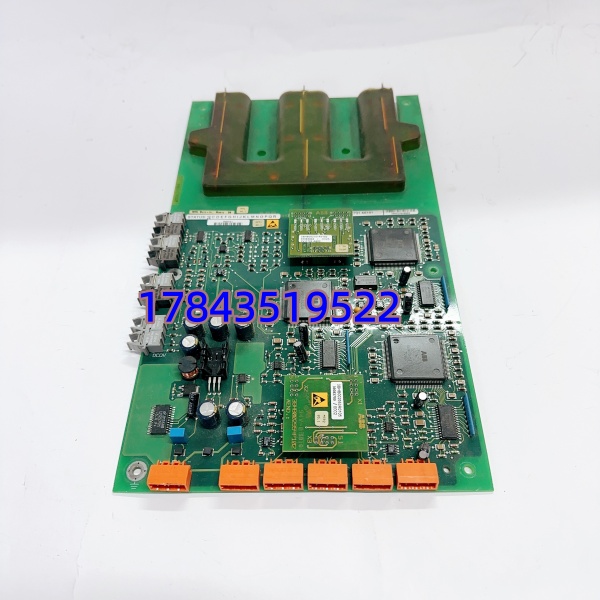

· 型号：UFC721AE101
· 品牌：ABB
· 系列：ACS6000 / ACS5000 中压传动 CDM 控制单元（配套 IGCT 功率柜）
规格参数
- 产品型号：UFC721AE101
- 订货号：3BSE002916R0101（早期资料亦见 3BHB002916R0101）
- 适用系统：ABB ACS6000 SD（同步/异步电机传动）、ACS5000 系列中压变频器
- 安装位置：CDM 功率单元柜内，插于专用插槽或固定于 IGCT 驱动架（依柜型）
- 配套主控板：AMX721AE / AMC320 系列（接收光纤触发命令并分发）
- 触发接口：光纤输入接收 PWM 触发脉冲 → 门极驱动电路放大 → IGCT 门极
- 反馈监测：IGCT 导通/关断状态、di/dt 异常、门极欠压检测 → 上报主控
- 驱动电源：由 CDM 单元内部隔离电源供给（典型 ±15V / 门极专用，具体以柜内铭牌为准）
- 通信方式：点对点光纤（不占用 Profibus/以太网，纯硬件触发链路）
- 工作温度：0 ℃ ～ +55 ℃（柜内强制风冷环境）
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：5 %～95 % RH 非凝露
- 防护等级：IP20（柜内安装）
- 认证：CE、IEC 61000-6-2/4、UL（依具体批次）
- 生命周期状态：已逐步被新一代驱动板替代，市面主要为 NOS 或测试合格拆机件
产品介绍
UFC721AE101 是 ABB 中压 IGCT 传动（ACS6000/ACS5000）里专门负责 IGCT 功率器件门极驱动的接口板。它的活很简单但容不得差错——把主控 AMX721 通过光纤发来的触发脉冲整形放大，送到 IGCT 的门极端子，同时实时监测门极电压、短路电流趋势，一旦异常立刻封脉冲上报故障。它不参与上层工艺控制，只保功率器件的可靠开通/关断和短路保护。
有一点要注意：这板子跟 IGCT 型号（如 5SHY 35L4520 等）和 CDM 版本强关联，不同代次的 UFC721 Rev. 不能随便混插。现场我遇到过换了一块引脚兼容但固件标识不对的板子，一送高压直接报”Gate Driver Communication Fail”，查了半天才发现 Rev 字母不符。买之前务必抄下旧板上完整型号+Rev 码。
应用场景与行业案例
痛点切入
中压传动柜报”IGCT Fault”或”Gate Driver Error”，复位无效，测量 IGCT 本身正常——大概率是 UFC721 驱动回路老化或光纤接收器失效。这种故障不换板子高压无法闭合，装置一停连带轧机/风机全线趴窝，等原厂交期基本来不及。
典型场景
- 冶金热连轧主传动 — ACS6000 驱动 10MW+ 同步电机，UFC721 管理整流/逆变侧 IGCT 门极触发
- 矿山主通风机/提升机变频 — ACS5000 软启动及调速，驱动板故障导致无法启动，影响井下通风/提升
- 水泥厂高温风机变频改造 — IGCT 传动长期运行后驱动板电容老化，需备件预防性更换
- 船舶电力推进（大型 LNG 船） — 同类 CDM 架构，海上无法等原厂，需携带 NOS 备件
真实案例
北方某 1780 热连轧 R1 主传动，凌晨 2 点拨”运行”后 ACS6000 报”IGCT #3 Gate Fail”，复位三次仍锁死。到现场量 IGCT 门极阻值正常，倒换同柜另一槽 UFC721AE101 做交叉验证——故障跟随板子走。库房有块 NOS 备件，插上、核对 Rev. 一致，高
