描述
产品详情

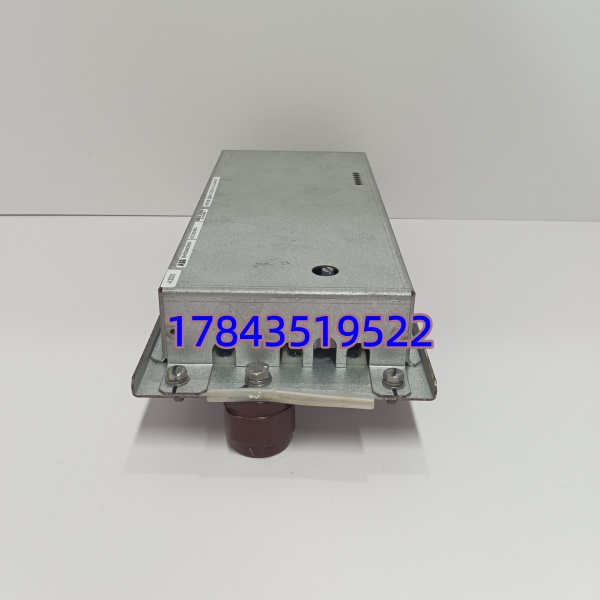

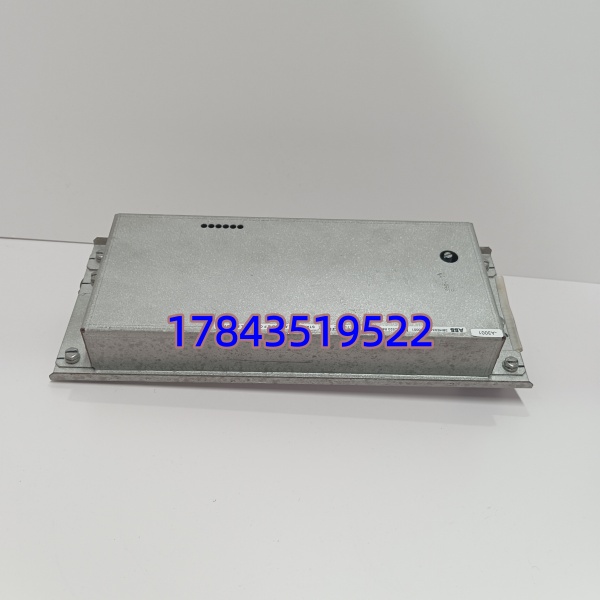

· 型号： UDC920BE01（3BHE034863R0001）
· 品牌： ABB
· 系列： UDC920 Universal Digital Controller
技术参数
- 产品类别：通用数字过程控制器（独立单/多回路控制单元）
- 订货号：3BHE034863R0001
- 模拟量输入（AI）：16 通道，隔离，支持 4–20 mA / 0–10 V / 0–5 V / ±10 V，18 bit 分辨率，精度 ±0.1% FS（典型）
- 模拟量输出（AO）：4 通道（可选扩展），4–20 mA 或 0–10 V，隔离
- 数字量输入（DI）：16 通道，24 V DC，Sink/Source 可选，光电隔离
- 数字量输出（DO）：16 通道，晶体管 0.5 A/点（24V DC），或选继电器输出版本，光电隔离
- 控制算法：PID、串级（Cascade）、前馈（Feedforward）、比值、分段线性、自整定
- 通信接口：1× Profibus DP-V0/V1（12 Mbps max，做从站）、1× RS-485（Modbus RTU 主/从）、可选 Ethernet（需扩展卡）
- 供电电压：24 V DC（±20%，典型 18–30 V DC），功耗 ≤15 W
- 隔离耐压：AI/AO/DI/DO 与电源间 ≥3000 V AC（1 min），通道组间隔离视配置
- 扫描周期：典型 100 ms（可调，依程序复杂度）
- 工作温度：-25°C ~ +70°C（运行），-40°C ~ +85°C（存储），5%~95% RH 非凝露
- 安装方式：DIN 导轨安装（35 mm）或柜门/面板螺钉固定，标配前面板 LCD+按键（部分版本）
- 尺寸（约）：73.5 × 142 × 373 mm（W×H×D），约 1.5 kg
- 认证：CE、UL/cUL、RoHS，符合 IEC 61131-2/ IEC 61000-6-2/4
产品介绍
某个水泥厂余热锅炉原用 SLC500 做汽包水位三冲量控制，老 PLC 扫描慢且 AI 精度不够，换 UDC920BE01 做独立三回路 PID 后，水位波动从 ±30mm 压到 ±8mm——因为它不依赖主 DCS 扫描周期，自带 18bit AD 和独立运算核，特别适合要求”即使 DCS 离线也不能失控”的关键调节回路。（严格来说，UDC920BE01 在 Profibus DP 下只做从站，若你的系统要求它做 DP 主站去挂其他从设备则不行，得改用 AC 800M + CI854A。）
采购层面要清楚：UDC920 系列近年逐步进入生命周期末期（部分区域标记为 NRND），市面上多为 NOS 库存或二手测试品。它的商业价值在于做 DCS 的”降级保护层”——主系统故障时它按最后设定值继续运行或按预设安全位动作，避免单点失控。注意要和 UDC920AE01（纯模拟量扩展）区分开，AE 没有 CPU 和控制算法，买错等于白买。
替换与升级建议
✅ 直接替换
- UDC920BE01（3BHE034863R0001）不同生产批次间：完全互换，EEPROM/Flash 参数需通过配置软件（UDC Configurator / 800xA）重新下载，建议先备份 .udc 工程文件。
⚠️ 软件兼容（需改配置/不可物理直替但功能近似）
- UDC921BE01：新一代替代平台，硬件不互换（插槽尺寸/背板不同），需重新在 Automation Builder 中移植控制策略并重新校验——属迁移升级而非现场直接替换。
- UDC920AE01（模拟量扩展单元）：❌ 不能替代 BE01，AE 无 CPU 不运行控制程序，仅做 BE01 的 I/O 扩展挂在后面。
❌ 硬件不兼容
- ABB AC 800M PM8xx 系列 CPU、S800 I/O：架构完全不同，无法替代或混用。
- 西门子 S7-300/400、Honeywell UDC3000/5000 面板表：物理与固件均不兼容。
此型号新机渠道逐渐收紧，建议按 1:1 留冷备。若无 NOS 新件只能选经老化测试认证翻新品，要求供应商提供上电跑程序截图/SN 核对。
常见问题解答 (FAQ)
- 这玩意能当独立控制器用吗？还是要挂 DCS 才能跑？
能独立跑。UDC920BE01 自带 CPU 和电源，烧录 PID 程序后不连任何 DCS 都能独立控制回路，连上 DCS 只是用来监视/修改设定值或上传数据。
- 和 UDC920AE01 到底啥区别？我该买哪个？
BE01 = 带 CPU 的控制器（你要做控制回路买这个）；AE01 = 纯模拟量 I/O 扩展单元（没 CPU 不能独立运行）。别买反，现场常见这个错误。
- 支持 Modbus TCP 或 Ethernet/IP 吗？
本体系自带 RS-485 Modbus RTU 和 Profibus DP。Ethernet 协议需加装扩展通信子卡（若有库存），买前确认你实际需要的是串口还是网口版。
- 程序怎么备份和下载？用什么软件？
用 ABB UDC Configurator 或 System 800xA 中 UDC 插件编辑、下载和上传。建议每次改完参数立即导 .udc 文件归档，换板时直接灌入。
- 交期和质保怎样？是正品吗？
因处生命周期后期，全新原装视库存 5–15 工作日（紧俏时更长），国内有测试库存通常 3–7 工作日。提供 12 个月店铺质保，每片带 SN 可核对 ABB 原厂标签。
