描述
产品详情

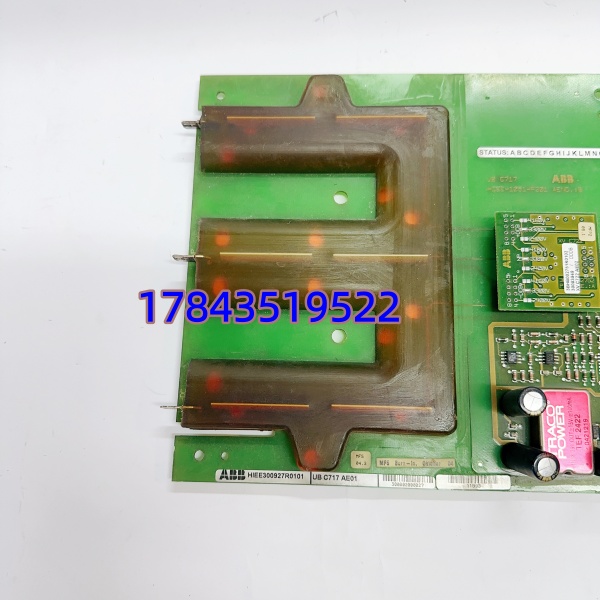

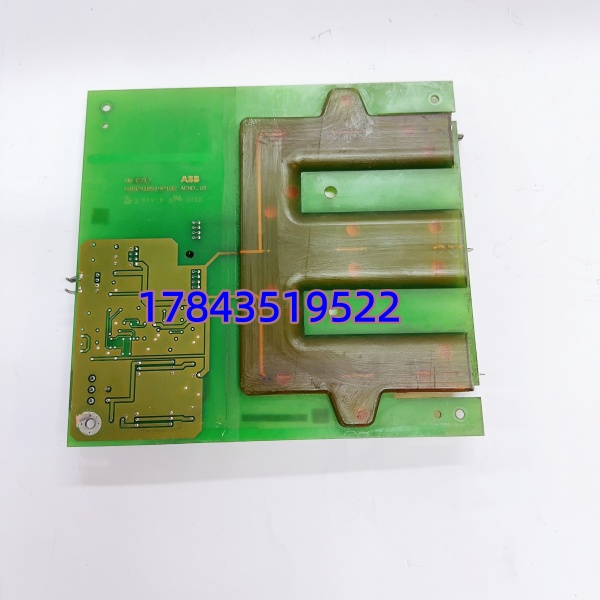

· 型号：UBC717AE01
· 品牌：ABB
· 系列：Symphony Plus / UBC700 系列（Unit Bus Controller）
规格参数
- 产品型号：UBC717AE01
- 订货号（Article No.）：HIEE300927R0101
- 适用系统：ABB Symphony Plus DCS（INFI-90 Evolution / Plant Network 架构）
- 模块类型：UBC（Unit Bus Controller）通信接口模块 — 桥接控制网络与现场总线/I/O
- 通信接口：1× Profibus DP（RS-485 DB9，主站或从站可配，最高 12 Mbps）；2× Ethernet 10/100Base-TX（Modbus TCP / ABB Fieldbus Protocol / AFP）；可选 RS-485（Modbus RTU）
- 总线协议支持：Profibus DP-V0/V1、Modbus TCP、Modbus RTU、ABB AFP
- I/O 映射能力：最大支持连接多台远程 I/O 站或现场设备（具体点数视网络组态，常以 GSD 文件定义）
- 供电方式：通过系统背板 24V DC（典型 18–30V DC，功耗约 5–8W，以原厂手册为准）
- 冗余支持：支持 1:1 热备冗余配置（两片 UBC717AE01 成对运行）
- 热插拔：支持（带电更换时建议先确认对端通讯状态）
- 诊断功能：模块状态 LED（RUN/ERR/COM/DP）、内置自诊断、错误日志
- 安装方式：Symphony Plus 控制模件机架 / 专用 DIN 导轨卡槽（依柜体配置）
- 工作环境：0℃～+55℃（运行，部分资料标 -20～+60℃），5%～95% RH 无凝露
- 认证：CE、UL、CSA，EMC 符合 IEC 61000-4
产品介绍
UBC717AE01（HIEE300927R0101）是 ABB Symphony Plus DCS 里的 UBC（Unit Bus Controller）通信模块，职责是把控制处理器的 INFI-Net/Plant Network 数据转成 Profibus DP 或 Modbus TCP 跟现场设备对话。它本身不跑控制逻辑，只做协议桥接和数据刷新——简单说就是 DCS 与现场总线之间的”翻译官”。
有一点要注意：网上有些资料把它误标成励磁控制器或 CPU，这是错的。它不属于 UNITROL 6000 励磁系统，也不属于 AC 800M，是 Symphony Plus / INFI-90 Evolution 专有的总线接口卡。老 INFI-90 改造升 Symphony Plus 时常需核对原 UBC 型号后缀是否兼容——AE01 是特定硬件版本，换型前务必对照原柜 BOM。
应用场景与行业案例
我在现场碰到过最烦的是老 INFI-90 柜升级后 Profibus DP 从站全掉线——原因就是新换的 UBC717AE01 固件版和原 GSD 文件不匹配，DP 波特率被锁在 1.5M 而从站设的 500k。翻出原工程 GSD 重加载后正常。这个模块解决的痛点是：老系统只有 INFI-Net，现场全是 Profibus DP 智能仪表/远程 I/O，没它就得加额外网关，多一层故障点。
典型场景：
- 火电厂 DCS 改造（INFI-90 → Symphony Plus）——UBC717AE01 桥接原有控制网络与新增 Profibus DP 远程 I/O（开关量柜、智能变送器），免动上层逻辑。
- 化工/炼油过程装置——通过 Modbus TCP 接入第三方分析仪器、质量流量计，数据直送 Symphony Plus 操作员站。
- 水处理/污水厂——连接 Siemens ET200 系列 Profibus DP 从站，做泵阀状态采集与控制命令下发。
- 自备电厂辅网（化水/输煤）——冗余 对配，任一片故障不停运辅网程控。
真实案例：
华北某 2×600MW 电厂 INFI-90 升级改造期间，夜班调试发现 #3 除灰系统所有 Profibus DP 从站（共 28 台智能定位器）通讯中断， 面板上 BF 灯红色闪烁。查原柜拆下来的旧 UBC 板已烧毁背板接口芯片，临时插了一块 HIEE300927R0101（AE01 版，同工程 GSD），上电后 Com 灯绿但 BF 仍红——原来是终端电阻忘了拨到 ON（末端站需使能 220Ω 终端电阻）。修正后 DP 链路秒恢复，没耽误次日单体试运。老师傅说：”UBC 卡就是 DCS 伸出去的手，手断了现场全瞎，柜子里至少留一块。”
