描述
产品详情

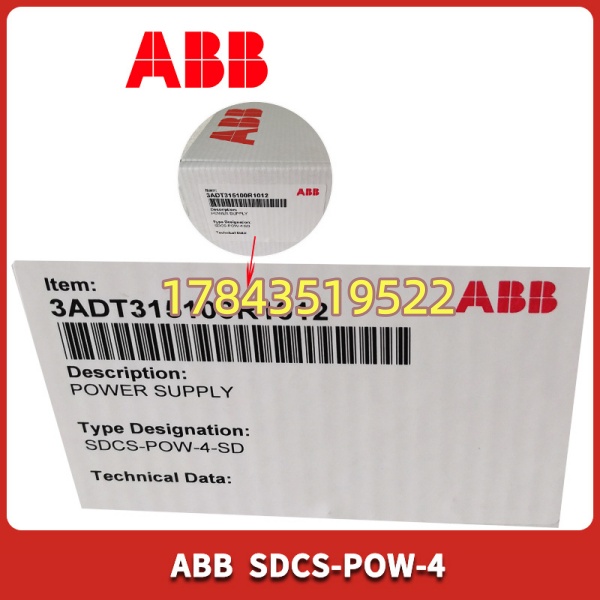

· 型号：SDCS-POW-4（物料号 3ADT002040R1 / 3ADT315100R1001；-COAT 为三防涂层版）
· 品牌：ABB
· 系列：ABB DCS800 直流传动系统 — SDCS 辅助电源板（Auxiliary Power Supply Board）
规格参数
- 目录号：SDCS-POW-4，常见物料号 3ADT002040R1（标准）、3ADT315100R1001（COAT 涂层版需核对）
- 模块类型：DCS800 传动柜内部控制板辅助电源（非柜内 24V 系统电源，不替代 S800 PS模块）
- 适用系统：ABB DCS800 直流传动（模块尺寸 D5 / D6 / D7），配合 SDCS-CON-4 / CON-3 控制板使用
- 输入电压：115 V AC 或 230 V AC（自动检测适应，±15%），接端子 X99，建议上游串 6AT 熔断器
- 输入功耗：典型 ≤120 VA，空载损耗 <15W
- 输出电压/电流（典型）：
- +5 V DC ≈10 A（供 CPU/逻辑电路、SDCS-CON-4）
- +12 V DC ≈5 A（供通信接口、光耦、编码器电源）
- +24 V DC ≈2 A（供内部继电器线圈、LED、部分 I/O）
- 部分版本提供 ±15V（编码器用），依具体板印字为准
- 输出隔离：输入/输出间基本隔离（依手册约 1500 V DC 测试电压），各输出共地
- 保护功能：输入过压钳位、输出过流/短路保护、热关断；自带柜内主断路器控制干触点（X96 继电器 NO）
- 连接器：X99（输入 AC）、X37/X137（扁平电缆至控制板 CON-4）、X96（继电器输出）、X14（并联变流器硬连线，部分版）
- 安装方式：电子托盘螺钉固定（M4 螺孔），通过扁平排线与 SDCS-CON-4 相连，非 DIN 导轨
- 冷却：无风扇自然对流（被动散热），密闭柜内需保证风道通畅
- 状态指示：板上 LED（通常绿=5V OK，黄=其它辅助电压就绪；依版本次代可能有 U730/U731 标识）
- 工作环境：0~+50℃（>40℃ 需降额），存储 -40~+70℃，5~95% RH 无凝露
- 尺寸/重量：约 140×180×35 mm，重 ≈0.35~0.45 kg
- 认证/标准：CE、UL 60950-1、IEC 60204相关，COAT 版符合 IEC 60721-3-3Class 3C3 防腐
- 生命周期：Legacy / EOL 标注区域不一，市场以 NOS 及拆机测试 OK 件流通为主，COAT 版建议腐蚀环境优先
产品介绍

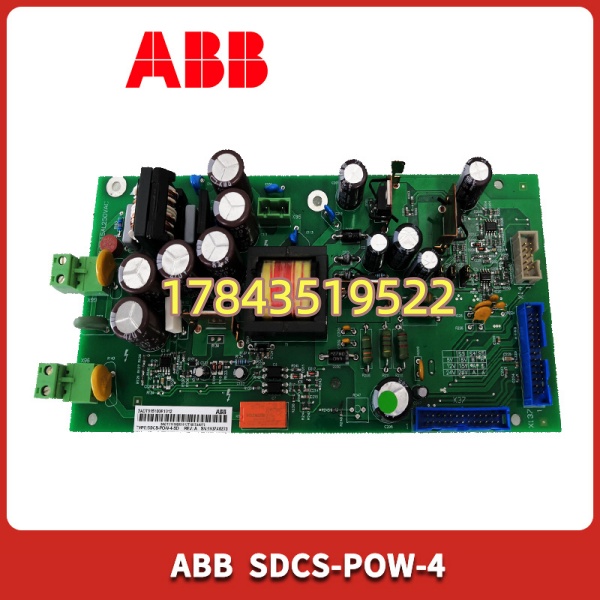

SDCS-POW-4 是 DCS800 直流传动柜电子托盘上那块”心脏起搏电源板”——它不给现场 24V DC 系统供电，而是专给驱动器内部控制板（SDCS-CON-4）、通信卡、I/O 板提供干净的 5V/12V/24V 多路直流。DCS800 报 “Control Supply Failure” 或 CON-4 板完全无反应、LED 全灭，第一步就该查这块板输入保险和 LED 状态。标准版和 COAT（三防涂层）版功能一样，潮湿/酸洗/海港环境强烈建议 COAT 版——普通裸板三五年容易因吸湿漏电打出痕迹。
有一点要注意：输入必须是传动柜提供的 115/230V AC 辅助电源（通常取自控制变压器次级），不是 24V DC。接错 24V 到 AC 输入端板子直接烧，我在现场见过把柜内 24V 系统电源误引过来炸输入整流桥的。换新时核对跳线/拨码（如有电压选择）与原板一致，扁平排线插紧——接触不良会导致 随机复位。
应用场景与行业案例
DCS800 柜通电后面板无显示、 板不启动，量 X99 有 230V AC 但板上 5V LED 不亮——九成是 SDCS-POW-4 输入整流或开关管挂了。它一死整柜控制逻辑瘫掉，传动没法运行。
- ：尺寸 D5~D7 传动柜内为 + I/O 板供内控电，非它不可替代。
- 矿山提升机/球磨机直流调速改造：老 系统备件，高湿矿井建议 COAT 涂层版防凝露失效。
- 造纸/塑料挤出直流驱动：长时间运行后电解电容老化致 5V 跌落引起 看门狗复位，需定期轮换测试。
- 港口装卸门机直流驱动遗留系统：沿海盐雾环境 COAT 版明显延长寿命。
真实案例：
北方某钢厂粗轧 （D6 尺寸）夜班跳停，操作台报 “Drive Not Ready”， 面板全黑。量柜内控制变压器 230V AC 正常送入 SDCS-POW-4 的 X99，板上绿 LED 灭——测输入保险完好但无 5V 输出，判定 POW-4 开关电源级失效。原厂交期 6 周，从合作渠道调拆机测 OK 件（3ADT002040R1 标准版，现场干燥可用），断电拆旧拔排线，新板固定重插 X37 扁平缆，上电 5V LED 绿亮、 启动、参数保持（存于 的 EEPROM/电池后备），十分钟恢复。老师傅后交代：每两年量 5V 输出端纹波，超差提前换。
常见问题解答 (FAQ)
Q1：SDCS-POW-4 能当普通 24V DC 系统电源（给 S800 I/O 或传感器供电）用吗？
不能。它是 传动内部控制辅助电源，24V 输出仅 ≈2A 供内部继电器和指示灯，不具外部负载能力，也不经端子排引出做大电流供电。柜内 24V 系统电源请用 ABB S800 PS407/PS502 等专用模块或第三方 DIN 导轨开关电源。
Q2：输入电压怎么设？115V 和 230V 要拨码吗？
通常自动识别 115V AC 或 230V AC（宽范围 85~264V AC 设计），多数版本无手动拨码，直接接入即可。但务必确认你柜内控制变压器次级确实是这两档之一——误接 380V AC 进 X99 会瞬间炸机。
Q3：停产了吗？COAT 版和标准版能互用吗？
原厂部分区域标注 Legacy，新 可能推新一代辅助电源或整柜升级包。COAT（三防涂层）版与标准版电气功能完全相同，腐蚀环境优先 COAT 版，干燥室内可互用。采购时确认物料号后缀匹配（3ADT002040R1 vs 3ADT315100R1001）。
Q4：换板需要下参数或做设置吗？
不需要。定值/参数存在 SDCS- 控制板 EEPROM（带电池或超级电容保持）， 只供电。换新后插好排线、确认 LED 亮再给运行命令。建议旧板还能上电时拍照记录跳针位置（极少有特殊编码跳线）。
Q5：二手/拆机件怎么鉴别成色？
看 PCB 有无受热变色（主开关管散热片侧）、电解电容顶部鼓包（最常见老化点）、输入保险是否烧黑、扁平排线插座簧片氧化。要求卖家通电测 5V/12V/24V 输出及 LED 状态。没测试记录的不建议直接装机——电源板隐性故障会导致 随机复位很难排查。
