描述

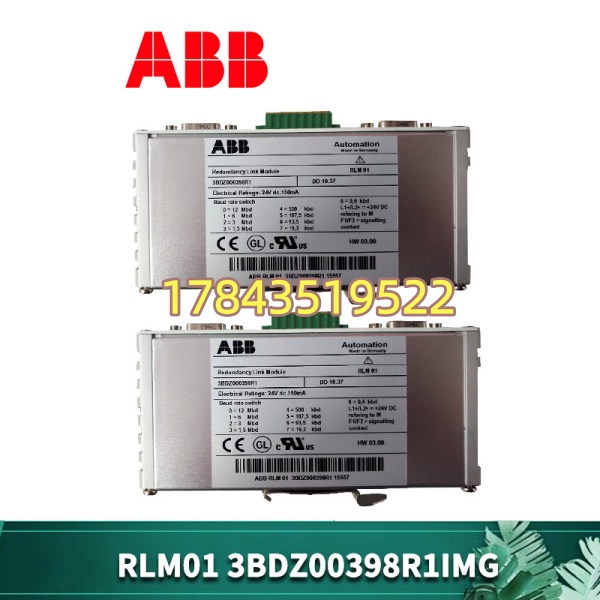

产品详情
· 型号：RLM01（3BDZ00398R1IMG）
· 品牌：ABB
· 系列：Freelance / 800xA — PROFIBUS DP/FMS Redundancy Link Module（RLM系列）
规格参数
- 完整订货号：3BDZ00398R1IMG（RLM01 基础型，IMG 为区域/包装代码）
- 模块类型：PROFIBUS DP / FMS 冗余链路模块（非中继器，具主动帧监测与自动切换）
- PROFIBUS 接口：3× 9-pin D-Sub female（端口 M＝主/非冗余侧，端口 A/B＝冗余对侧），RS-485 电气
- 传输速率：9.6 kbps ～ 12 Mbps，自动检测（需 A/B/M 三线速率一致）
- 最大站点数：每 PROFIBUS 段 ≤31 个站（可经标准 PROFIBUS 中继器扩展）
- 电气隔离：通信端口↔电源↔机壳功能性隔离，测试电压 500V eff（VDE 0110）
- 供电：24V DC（+20%～+33%，即 19.2～30V DC 典型允许范围），典型功耗 ≈150mA@24V（≈3.6W）
- 报警触点：1× 无电压转换触点（8-pin 端子排），正常闭合/故障断开，切换能力 <60V DC / max 1A
- 数据延迟：M→A/B ≈ 4 bit-times + 0.6μs；A/B→M ≈ 1 bit-time + 0.6μs（对控制应用透明）

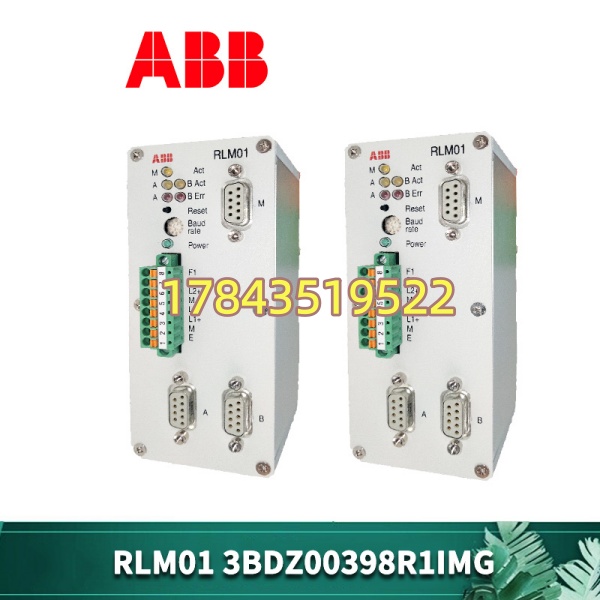

- 状态指示：前面板 LED — PWR（电源）、ERR（故障）、ACT A / ACT B / ACT M（端口活动）

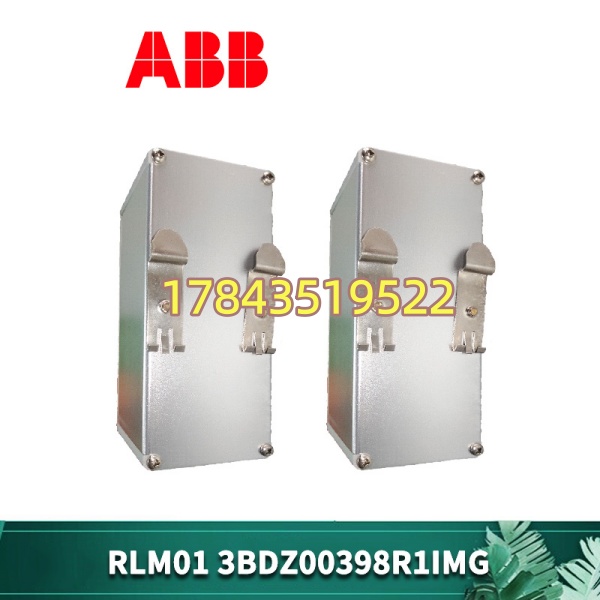

- 安装：35mm DIN 导轨（TS35），独立柜内安装，通过 PROFIBUS 电缆连接主站/从站段
- 工作环境：0～+50℃（运行），-30～+85℃（存储/运输），≤75% RH 非凝露，海拔 ≤2000m
- 认证：CE、UL、cUL、CSA、Germanischer Lloyd（GL）船用认可
- 尺寸/重量：约 134×56×70 mm（H×W×D），≈330g
产品介绍
RLM01 是 ABB 给 PROFIBUS DP 网络加的”双保险”。它一头接主站（或段）的 M 口，另一头 A/B 口各接一条冗余总线去现场从站——两条线同时跑同样报文，模块自动选先到的帧转发，任一线缆断或接头松，另一条无缝接管，上位组态完全不用改，也不需要给从站分配冗余地址。这和单纯的中继器不同——RLM01 会监测帧完整性和链路活动，异常时主动切换而非盲目放大信号。
和 AC 800M 用的 1756-RM 或 ABB 自家 3BDZ000398R1（控制器光纤同步模块）完全不是一回事，RLM01 只管 PROFIBUS 总线冗余。坦白讲这东西现场很少坏，但老化后偶尔出现 ACT 灯不亮是因为供电端子松动而非模块本身——我遇到过两次误判换板，实际是 DIN 端子压线虚接。有一点要注意：RLM01 对 A/B 两条总线的终端电阻要求正常，终端丢失在高波特率（≥1.5Mbps）会偶发切换抖动。
应用场景与行业案例
痛点切入：
化工厂 DCS 通过 PROFIBUS DP 挂三十多台变频器，某天桥架里一条总线被行车蹭断——整段从站全部掉线、装置跳停。如果当初在主站出口加一对 做成 A/B 双缆分走不同桥架，断一根不影响生产，操作员甚至只看到短暂”Link Switchover”诊断事件。
典型场景：
- 电力/化工关键装置 — 将单 DP 主站口扩展为冗余双总线，分别走不同电缆路径，满足 SIL / 连续生产可用性要求
- Freelance DCS + 第三方 PROFIBUS 从站 — 西门子 ET200、智能流量计等只带单 DP 口，经 纳入 ABB 冗余 DP 网段
- 冶金轧线 — 主传动变频器 PROFIBUS 通信冗余，抗电磁干扰和偶发线缆损伤
- 船舶/海上平台 — GL 认证版 用于机舱监测 PROFIBUS 网络冗余
真实案例：
南方某 PTA 装置，AC 800M 经 CI854A 挂两条 PROFIBUS 段分别去反应区和精制区变频器。反应区一段曾因检修脚手架压断总线停机四十分钟。大修时每台 CI854A 后加 ：M 口接 CI854A DP 口，A/B 口分两路屏蔽双绞线沿不同桥架去现场，终端电阻保留原配置。后来二次电缆井渗水腐蚀断了一根 A 线，系统只弹”RLM A Line Fault”报警，控制未中断。老师傅说这几百块的模块比停工损失划算太多。有一点要注意—— 需独立 24V DC 供电，建议与系统 24V 分开或经 UPS，别从某块 DI 卡借电。
常见问题解答 (FAQ)
不是。3BDZ000398R1 是 AC 800M CPU 机架内插的光纤冗余同步模块（控制器热备用），（3BDZ00398R1IMG）是 DIN 轨安装 PROFIBUS 总线冗余链路模块，二者不可互换也不可混用。
不需要。 对 PROFIBUS 协议完全透明——不占从站地址，不改变报文格式，硬件连好供电即工作。只需在硬件层面确认波特率一致（模块自动侦测），软件里无需添加设备。
Q3：支持热插拔吗？能在线更换？
物理上可带电拔插（DIN 轨端子建议先断供电端），但拔出瞬间所连 PROFIBUS 段会通信中断→从站掉线。建议在窗口期或设备已切手动/解列后更换，换完核对 PWR/ACT 灯。
Q4：停产吗？有替代？
仍属 ABB 现场总线附件活跃供应（以 Product Lifecycle 查为准）。无直接”升级替代”，功能类似可用第三方 PROFIBUS 冗余耦合器但需验证兼容性和 GL 认证，原厂件最省心。
Q5：程序或参数会丢吗？
无程序无参数存储，纯硬件帧转发+监测。新件开箱接 24V DC 和 PROFIBUS 线缆即用。唯一设置是波特率自动跟随，无需人工配置。
Q6：如何鉴别拆机件好坏/翻新？
看序列号激光标签清晰度；上电后 PWR 绿灯亮；不接总线 ACT 灯灭属正常，接好 M+A/B 三线后对应 ACT 灯应随总线活动闪绿；用短总线接一主站一从站做冗余断线测试——拔 A 线 B 应继续通信且 ERR 不亮（仅报警触点动作）。要求卖家提供通电照片。
