描述
产品详情
· 型号：RER103
· 品牌：ABB
· 系列：RE_500 Series Accessory — Bus Connection Module
规格参数
- 产品功能：光纤↔RS-485双向信号转换，适配RE500装置通讯总线
- 适配主机：任意带9针D-sub接口的RE500系列（REF54x、REC52x、REX521、REU513等）
- 支持协议：SPA、LON®、IEC 60870-5-103（通过RE500主机解析）
- 电气接口：RS-485（主机侧），光纤收发器接口（总线侧）
- 光纤类型：支持塑料光纤(PC)和玻璃光纤(GC)，收发组合可选（PP/PG/GP/GG）
- 供电方式：5 V DC，由插入的主机装置背板直接取电，无独立电源
- 功耗：典型≤0.4 W
- 数据传输速率：最高1.25 Mbps（LON总线）
- 总线拓扑：支持环网(Loop)和星型(Star)，部分通过跳线/Jumper选择
- 配置接口：自带Service Pin用于LON节点地址设置
- 工作温度：-10℃ ～ +55℃
- 存储温度：-40℃ ～ +70℃
- 外形尺寸：约35 mm(W) × 73 mm(H) × 20 mm(D)

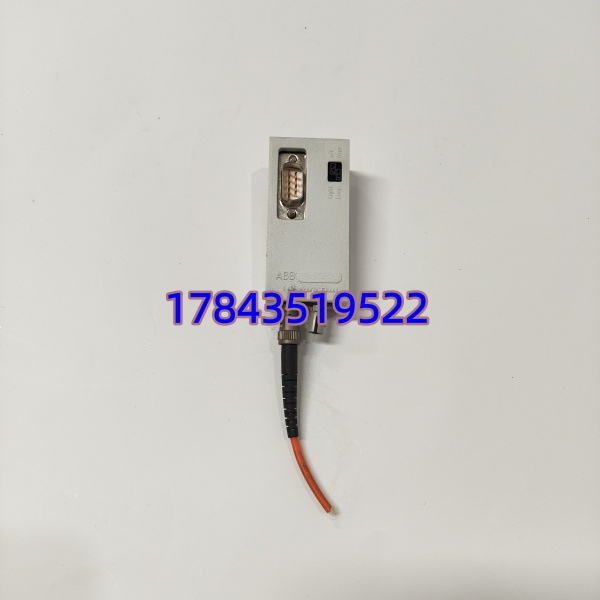

- 安装方式：直接插入RE500装置后部9针D-type插座，或用配套支架固定
- 防护等级：IP45（模块本体）
产品介绍

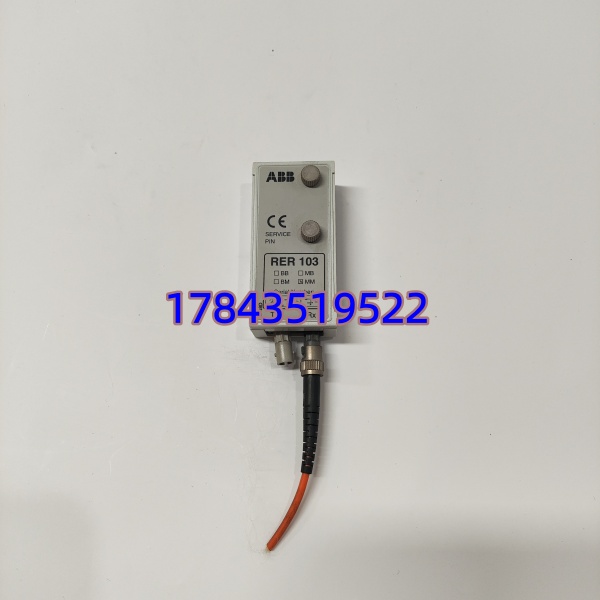

RER103是ABB为RE_500系列保护继电器配套的微型总线连接模块，直接插在装置背板9针D-sub口上，完成光纤通讯总线与装置内部RS-485接口之间的光电信号双向转换。它本身不带CPU处理逻辑，协议最终由RE500主机解析，模块只负责物理层隔离和光电变换。
坦白讲，这东西在现场最大的价值就是——用光纤把保护装置接入变电站通讯网时彻底隔断地电位差和开关柜侧的强电磁干扰。相比用普通RS-485直接拉，我见过110kV站雷雨季因共模电压烧掉背板的案例，换RER103后再没出过问题。它是RE500老站改造和备件替换里绕不开的小零件。
应用场景与行业案例
痛点：老站保护装置要接入光纤总线，直接RS-485穿开关场易受雷击感应、接地环流烧坏背板，原装RER103停产难找，缺件导致综保通讯全断、调度失去监视。
典型场景：
- 110kV/220kV变电站 — REF542plus或REC521保护装置光纤总线接入，隔离电磁干扰
- 工矿企业配电室 — 多台REX521组LON环网，RER103做各节点光电接口
- 水电/火电厂厂用电系统 — REU513通过RER103接SPA总线与监控系统通讯
- 旧站综保改造 — 原老化或丢失，需同型号替换保接线和拓扑不变
真实案例：
南方某110kV变2019年大雨，一条直接拉RS-485的REF543通讯口被感应雷打坏，全所I区数据丢失。当时站里剩一块拆机备件，换上后光纤环网恢复，通讯正常。老师傅感慨——这巴掌大的小模块，比换整台综保省事多了，常年该留一块在备件柜。
常见问题解答 (FAQ)
不建议。虽部分装置断电检测不影响运行，但带电插拔5V取电引脚可能产生浪涌，最好在主装置断电或切旁路后操作，避免瞬间短路烧背板D-sub针脚。
Q2：停产了用什么替代？
原厂已逐步退市，优先找同型号全新或测试良的拆机件。注意区分光纤接口类型（塑料/玻璃），不能混用。部分工程用第三方光纤收发器+RJ45/RS485转接，但失去原装直接插背板的紧凑性和协议兼容性，不推荐保护屏内用。
只要主机带9针D-type总线口（REF54x、REC52x、REX521、REU513等）都兼容。只是物理层转换，不存储配置，插拔不影响装置内定值和保护程序。
Q4：如何辨别原装vs仿制/拆机翻新？
原装ABB模块PCB有清晰丝印批次号和ABB logo，光纤收发器窗口洁净无划痕，插针镀金均匀无氧化发黑。过分便宜且无原厂标签/二维码的基本是拆机翻新，买前问清测试报告。
通常一个。背板一般只有一个总线D-sub口用于或本地编程口分时复用，具体看装置型号硬件手册，别强行并接。
