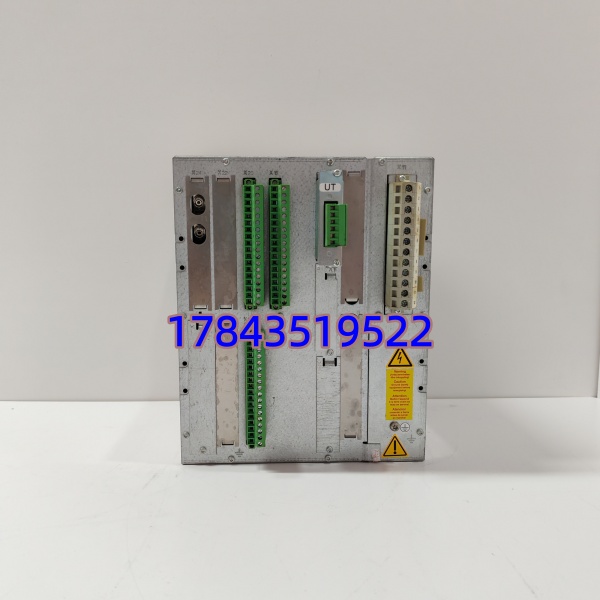

· 型号：REL551
· 品牌：ABB
· 系列：REL 500 Series Numerical Protection Relay — Line / Feeder Protection (Type REL551, Article No. 1MRK002480-AE)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | REL551（Line / Feeder Protection Relay） |
| ABB 图纸/物料号 | 1MRK002480-AE（AE = hardware/option revision，常见还有 -AA / -AB / -AC 等） |
| 保护功能 | 三段式距离保护 Zn=0.01~99.99Ω（Zone 1/2/3），方向过流 3~8 步，零序过流，自动重合闸（1/2/3 次），热过负荷 |
| 适用系统 | 110 kV ~ 500 kV 输电/配电线路、电缆+架空混合线（依 CT/VT 变比设定） |
| 输入 — 电流 | 1 A / 5 A 额定（CT 次级），按端子跳线选择，In 可持续 2×In 1s |
| 输入 — 电压 | 100 V / √3（相电压）或 100 V L-L（VT 次级），典型 Un=100V/110V |
| 操作电源 | 110 V DC / 220 V DC 或 110 V AC / 230 V AC（依订货选项），允许 ±20% |
| 触点容量 | 跳闸/信号继电器 接点 30 V DC 5 A / 250 V AC 8 A（阻性），典型 1 Form C |
| 通信接口 | Front: RS-232（RJ45/DB9 连 PCM600）；Rear: RS-485（IEC 60870-5-103 / DNP3 / MODBUS RTU 依 option） |
| HMI | 图形 LCD + 硅胶键盘（或 LED + 简易键 依版本），本地查看定值/事件/录波 |
| 故障录波 | 内置，典型 8~16 组故障前后波形（采样率 1~4 kHz 依 Fw），可通过 PCM600 导出 |
| 事件记录 | ≥ 500 条 SOE（带时标 1 ms 分辨率，需 IRIG-B / SNTP 对时） |
| 对时方式 | IRIG-B (DC) / DCF77 / SNTP（Ethernet 版） / 手动 |
| 防护等级 | 前面板 IP54（运行中），后壳 IP20（机柜内） |
| 安装方式 | 面板嵌装（抽屉式或固定法兰，依机箱选配 19″ 半宽 / 全宽） |
| 工作温度 | -10℃ ~ +55℃（IEC 60255-21-1），存储 -40℃ ~ +85℃ |
| 认证 | IEC 60255 / ANSI C37.90 / KEMA 型式试验 / CE |
| 组态软件 | ABB PCM600（Protection and Control Configuration Software），需对应 REL 500 DIGSI / Device Library |
| 生命周期 | Mature / EOL in parts regions — 原厂建议迁移至 REL 670 / RET 54x 系列（依应用），备件靠渠道库存 |
| 物理尺寸（典型） | 半宽 19″ 机箱 ≈ 221(H)×107(W)×254(D) mm（含连接器），全宽版 ≈ 221×483×254 mm |
产品介绍
110kV 线路距离一段偶尔误动——先别急着换保护，某个变电站项目里是 VT 二次中性线接触电阻变大导致三相电压不对称使阻抗计算漂入 Zone1，紧端子后正常。REL551 是 ABB REL 500 家族的经典线路/馈线保护：距离保护做主保护（Z1/Z2/Z3 可独立整定方向性），方向过流与零序作后备，自带自动重合闸逻辑和故障录波，面板 LCD 能在就地调定值查最近故障类型——这对无人值守站日常巡视很实用。通过 PCM600 软件下装定值、读取 COMTRADE 录波，比老电磁型保护运维效率高太多。
采购注意：1MRK002480-AE 中 AE 是硬件/选项版本代号，不同 Rev 间端子排列通常一致但 EPROM/Flash 内固件版本和通信选件（103 vs DNP3 vs 61850）可能有差异，替换前确认您现装置 Firmware Version（在 LCD 主菜单 → INFO → VERSION 查看），严格来说老装置换新硬件后需用 PCM600 重新下装原备份定值及参数（.pac 文件），不建议只插模块不重写定值。ABB 已推 REL 670 / RET 54x 作升级路径，单纯备件延续可用同号 NOS 件。
替换与升级建议
✅ 直接替换
- REL551 1MRK002480-AE ← 同完整号不同批次（Rev AA/AB/AC/AE 互替通常硬件兼容），物理安装、端子、操作电源一致；换新后用 PCM600 还原旧装置备份定值（.pac）即可，建议核对 Fw 版本相差 ≤2 代免功能差异
⚠️ 软件兼容（需重下装定值/核对选件）
- REL551 旧 H/W Rev（-AA/-AB）→ 升 -AE：物理兼容但通信选件（103/DNP3 端口定义）或菜单结构微调，原 .pac 备份通常可导入，建议现场验证 GOOSE/遥信点表映射正确
- REL650（新系列线路保护）→ 替 ：物理安装不同需换面板开孔及接线，属系统升级迁移（ABB 有 RET 5xx→6xx Migration Guide），需重新设计端子排及 SCD 文件，非 drop-in 替换
❌ 硬件不兼容
- REF54x（变压器差动）/ RET54x（电抗器/母线）——保护算法与 I/O 配置不同，不可互替
- 非 ABB 品牌线路保护继电器（Siemens 7SA/7SD、Areva P54x 等）——接线、通信、定值体系完全不同
无直接平替，老站延寿靠渠道 NOS 库存。整体数字化改造建议咨询 ABB 当地关于 REL 600 系列替换方案（超本备件页范围）。
常见问题解答 (FAQ)
物理能直接插同型号底座（确认端子排列与操作电源一致）。模块本身不存应用定值——换新后必须用 从备份文件（.pac）或旧装置 EEPROM 上传重新下载，同时核对 CT/VT 变比、保护投退压板设置，开工前做全备份。
带不带定值？我原装置全烧了没备份怎么办？
裸装置不带用户定值。若旧装置彻底损毁且无 .pac 备份，需按最后一次纸质/电子版定值单在 新建项目手工录入（建议联系继保专责索取最新整定通知单），时间约 1~2 小时。
是全新的还是测过的？质保怎么说？
原厂部分地区 EOL，流通为 NOS 未开封库存或拆机测试件（上电自检 + 键盘/LCD 测试 + 开出接点动作测试），附检测报告，店铺质保 12 个月（非 ABB 原厂保）。
支持 IEC 61850 GOOSE 吗？
多数版本支持 IEC 60870-5-103和 DNP3；IEC 61850（GOOSE/MMS）属后期 REL 600 系列特性——订货时需确认您 1MRK002480-AE 后缀是否含 Eth+61850 option，绝大多数 是 103/DNP3 串口版，买前核对旧装置 COM 口类型。
