产品详情
· 型号：REC650（订货配置 1MRK008514-AA —— AA通常为标准I/O+英语+61850 Basic/Advanced，具体Option以原厂Quotation为准）
· 品牌：ABB (Grid Automation — Relion® 650 series)
· 系列：REC650 Line Distance Protection Relay
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | REC650 | 650系列线路保护，非RET(变压器)/REF(母线) |
| 订货号示例 | 1MRK008514-AA | ABB按Option Sheet定制，含HW/SW/通信/语言 |
| 适用电压 | 110kV / 220kV / 330kV / 500kV 输电线路 | 依整定单 |
| 电流输入(CT) | 3×相电流 1A或5A (热极限 40×In 1s) | 中性点CT可选 |
| 电压输入(VT) | 3×相电压+开口三角 57.7/100/110/120V AC | PT二次 |
| 距离保护(21) | 三段或四段接地/相间距离，多边形特性可选 | 包括稳态/暂态阻抗元件 |
| 零序保护 | 方向零序过流(67N/51N)、零序电压元件 | 四段可组态 |
| 自动重合闸(79) | 单相/三相/综合重合闸，检无压/检同期 | 同期角可设 |
| 纵联方案 | Permissive(DCB)/Blocking(POTT)/ACC/光纤电流差动(选配) | 需确认是否含Pilot Option |
| 录波 & 故障记录 | COMTRADE格式录波(≥10周期)、SOE、扰动记录 | 通过PCM600/RED670 Tool |

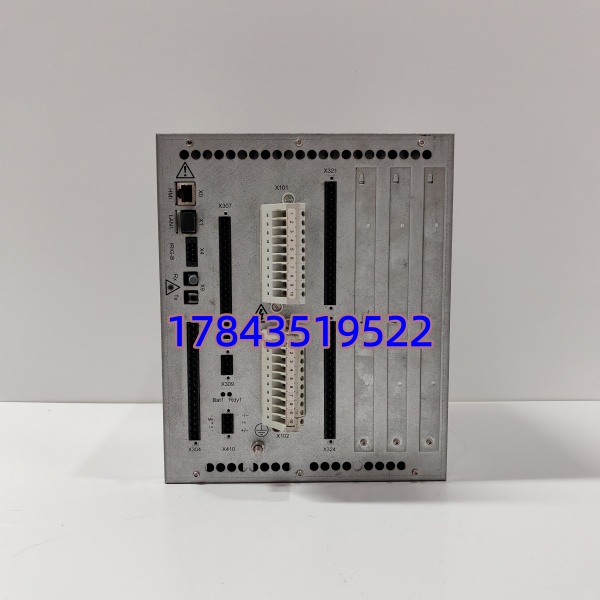

| 通信接口 | 2×10/100Base-TX Ethernet(IEC 61850 GOOSE/MMS)、RS-232/485(Modbus RTU/DNP3)、IRIG-B | 依Option |

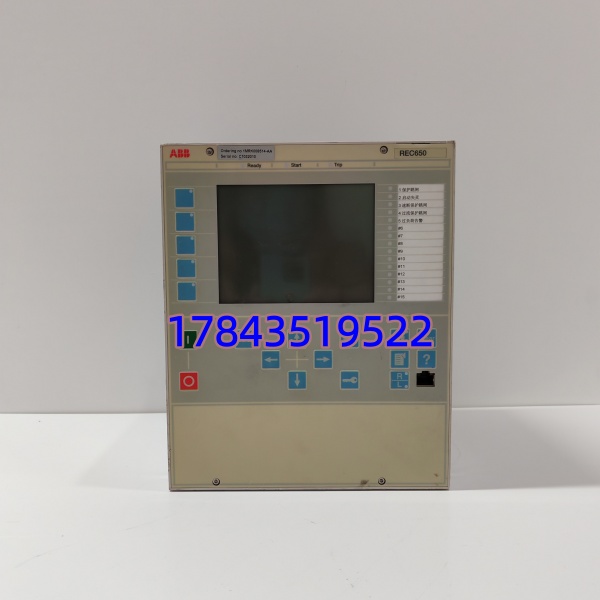

| 前面板 | 图形LCD+导航键+LED(RUN/TRIP/ALARM/COM) | 多语言菜单 |
| 辅助电源 | 48/110/220V DC 或 110/230V AC（依Order Code） | 宽范围±20% |
| 工作温度 | -20℃ ～ +55℃ | IEC 60721-3-3 Class 3K3 |
| 认证 | KEMA Type Test / IEC 60255 / IEEE C37.112 / CE / UL(部分) / GB/T 14598 | 请以原厂证书为准 |
| 安装 | 盘装 226×306mm(半宽双高机箱)或19″机架(依Variant) | 标配安装件 |
产品介绍
变电站综自改造时碰过一回——设计院图纸写REC650但采购误订RET650（变压器保护），上电PCM600读CID发现保护元件全是差动/比率制动，距离元件缺段，只能退货重订。REC650是650家族里专做线路距离+纵联保护的，典型配置含三段接地/相间距离(21)、零序方向(67N)、自动重合闸(79)及通信纵联（许可/闭锁或光纤差动选配）。现场实测发现，老REC546/REC560换代到REC650物理尺寸接近（严格来说650系列面板稍厚需核对屏面开孔286×186mm典型值，极早期屏体可能需扩孔或加转接框），用ABB PCM600导入旧.ced/.sep备份做Mapping对照——但保护逻辑与REC546不完全一一对应，重合闸方式与纵联协议建议由继保专责重新整定校验而非简单”导入即用”。
采购上提醒：是按Option Sheet定制产品，1MRK008514-AA只是其中一种常见配置（通常含IEC61850 Basic、英文字幕、标准AI/BI点数），不同电网公司技术规范对GOOSE Ed.2、SV采样值、IRIG-B对时、模拟量点数要求不同——下单务必提供原继电器铭牌照片或ABB原始报价单中Option Code列表，避免通信口（只RS485无以太网）或纵联Pilot Option缺失导致无法接入现有保护装置。
替换与升级建议
✅ 直接替换
- 1MRK008514-AA ←→ 同Option Code同HW Rev → 断电拆旧、装新后用PCM600→Read from Device读备份.ced下载、核对Zone Setting/Group Setting/GOOSE-GSE绑定，工作量≈1～2h（含带开关传动）。
- 新批次(同Order Code但Step升级) → 物理兼容，PCM600新版一般可向下转换Setting File，建议逐页核对Distance/Zone/Auto-Reclose定值——个别新FW版本菜单路径微调（如Pilot Scheme子菜单合并），Accept New HW后Download。
⚠️ 有条件替换（需改造/重整定）
- REC546 / REC560（老款线路保护）→ 可物理安装于类似屏位（注意开孔尺寸），但保护配置需重新整定，GOOSE/SNTP对时需重配，属于”换新不保导入”——建议继保班组全程参与，约半天窗口。
- RET650（变压器保护）/ REL650（母线保护）→ 不可替换，虽外壳一样但固件保护元素完全不同（REC=距离/纵联，RET=比率差动/突变量，REL=母线差动），插上CID不匹配、保护功能全错。
❌ 硬件不兼容 / 无平替
- 低压综保(MiCOM P14x/Sepam等)→ 电压等级、CT/VT接入方式、IEC61850SCL模型不同，无法直接替。
- 无第三方引脚/固件兼容平替，ABB 650系列须原厂或授权翻新件，纵联配合通道设备(纵联接口/光纤Modem)亦须匹配模式(Permissive/Blocking/Differential)。
常见问题解答 (FAQ)
Q1：1MRK008514-AA 后面的 -AA 是什么意思？我原柜是 -AB 能换吗？
-AA/-AB/-AC是ABB内部Option变体代号（通常区别在通信Option、语言包、模拟量点数）。同世代不同后缀多数可互换但须核对：①辅助电源电压相同(48/110/220V DC)，②通信口配置(有无2nd Eth port/IEC61850 Ed.2)，③模拟量/二进制点数是否满足原设计。最稳妥——提供原继电器铭牌及Option Code截图给我们或ABB当地办事处核对。
Q2：换完需要用PCM600下装定值吗？旧REC546备份能直接用吗？
新机EEPROM空。用连接→Read Backup(.ced)→Download to →逐页核对距离元件Z1/Z2/Z3、零序、重合闸方式、Group Select、GOOSE Control Block绑定。REC546→属跨代迁移，Setting有些参数名变化(如Pilot Scheme从独立菜单调入Distance高级设置)，必须由继保专责校验，不建议”盲导”。
Q3：这继电器支持IEC 61850 GOOSE对点吗？需要额外授权吗？
1MRK008514-AA常见配置含IEC 61850 Basic/Advanced（GOOSE+MMS），不需额外Key。用→IED Setup→Communication→GOOSE/GSE配置Dataset与APPID，与站控层/其它IED做GOOSE Subscribe/Publish。若原Order Code只含Modbus RTU(无Eth port)则无法GOOSE——订前务必确认Option含”61850″。
