描述
产品详情

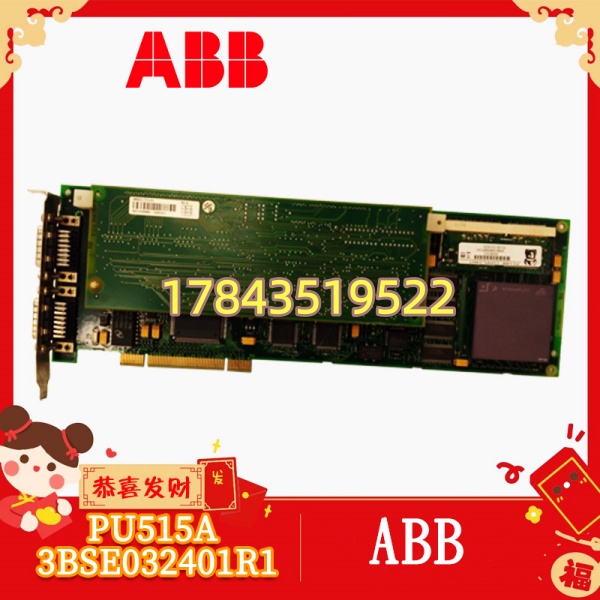

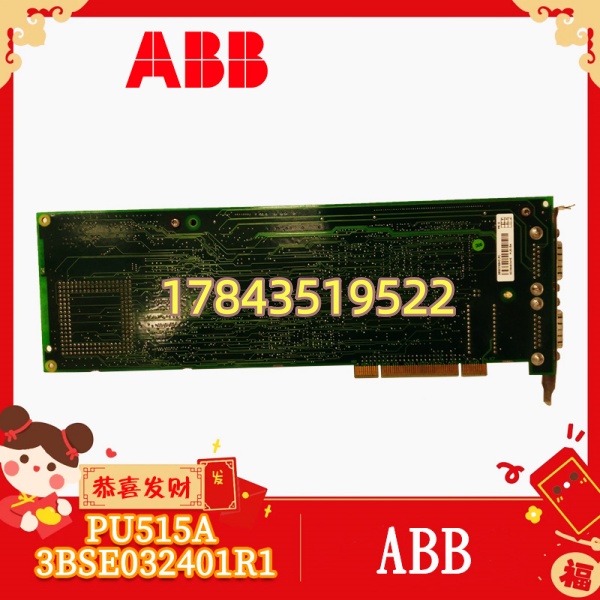

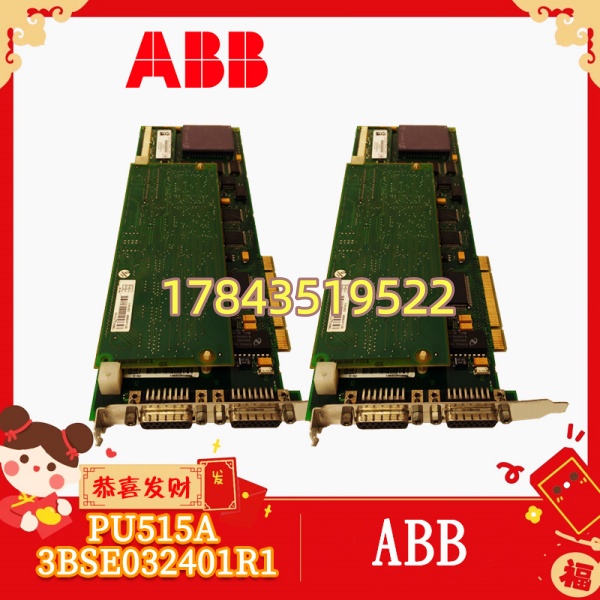

· 型号：PU515A（订货号 3BSE032401R1）
· 品牌：ABB
· 系列：Advant Controller 410 / S400 I/O — Processing Unit 515A
规格参数
- 产品全称：Advant Controller 410 Processing Unit PU515A（Kit ver. 含 TP830 baseplate + battery + license key 依批次）
- 订货号：3BSE032401R1（裸模块单独号 3BSE032402R1，需核对是否含底座）
- CPU：32-bit RISC 工业微处理器（Advant AC410 架构，具体主频需核对原厂手册）
- 工作内存（RAM）：8 MB（保持性变量靠后备电池）
- 非易失存储（Flash/EPROM）：4 MB（存储应用程序、配方）
- 程序容量：依 PG2 / Advant Engineering Workplace 组态，典型支持数千功能块实例
- 控制周期：可组态多任务，连续控制最快 100 ms（依程序复杂度及 I/O 刷新）
- 通讯接口：背板连接 MasterBus 300（与 AC450 或上位通讯）；可扩展 MasterBoard 网卡连 S400 I/O 或工程师站
- I/O 支持：通过 S400 I/O 基本单元（DSDX452 等）经 MasterFieldbus 扩展，单 CPU 支持多 S400 站（上限需核对 PG2 组态手册）
- 冗余支持：可与第二块 PU515A 组成 1:1 冗余对，通过冗余链路同步，主备切换无扰动（需冗余电缆及正确组态）
- 后备电池：配专用锂电池（通常 3BDS008520 系列或机柜集中电池单元），RAM 保持 + RTC
- 背板供电：由 Advant Station / AC410 机架背板 +5VDC 供给，典型功耗需核对手册（约 10～15W）
- 状态指示 LED：RUN / STOP / ERROR / COM / PRIM（冗余主），部分版本带 7 段码显示故障代码
- 编程组态软件：ABB Advant Engineering Workplace / PG2 for AC410
- 安装位置：Advant Station 系列控制机架 Slot 指定位置（通常相邻电源/通讯模块），不可随意换位
- 工作环境：0～+60℃（存储 -40～+85℃）/ 5%～95% RH 无凝露
- 认证：CE，符合 IEC 61131-3过程控制应用标准
产品介绍
PU515A 是 ABB Advant Controller 410（AC410）系统的 CPU 模块——简单理解是 AC450 的小弟，用于中小规模过程控制（化水、输煤、辅助车间），通过 MasterFieldbus 挂 S400 I/O 站（DSDX452 基本单元 + DSDX451 扩展等）。它插在 Advant Station 机架里，配合 MasterBoard 通讯卡与上位机或 AC450 互联。3BSE032401R1 通常是”PU515A 模块 + TP830 底座 + 电池 + 许可”成套（K 版概念，具体以实物标签为准），直接装机架就能用。
坦白讲 AC410/PU515A 平台停产已久，现流通全是 NOS（New Old Stock）或拆机测良件。它的价值就是原位替换老化 CPU 让辅网 DCS 继续跑。有一点要注意： 与 PU510（更早版本、内存更小）及 PM8xx(AC800M) 完全不通用——AC410 机架只能插 PU51x 系列。另外和 AC450 的 PCD244A101 也不能混插，虽然外观接近插槽定义不同。买前拆下旧件核对丝印””及条形码再订。
应用场景与行业案例
痛点切入
电厂化水/输煤 系统 受柜内温控失效高温老化，偶尔上电卡在 Boot 不过去，RUN 灯不亮 ERR 常红——冗余对单边失效只剩单机运行，再坏就停加药/输煤。原系统不动 I/O 站只换 CPU 续命，是最经济的保产方案。
典型场景
- 火电厂化水/输煤/除灰辅网 —— + S400 I/O 做加药 PID、皮带程控， 成对冗余保障连续运行
- 炼化装置区辅助控制 —— 聚合釜周边小系统经 MasterFieldbus 连 DI/DO/AI 做顺控批处理
- 造纸碱回收辅助工段 —— 与 AC450 主系统通过 MasterBus 300 交换数据， 负责本区段局部控制
- 老厂 Advant OCS 备件轮换 —— 与原 I/O 站完全兼容，原位替换老化 PU510/
- 水处理厂加氯/加药撬块 —— 紧凑柜内 机架， 执行简单连续+顺序逻辑
真实案例
华东某 300MW 自备电厂化水车间 冗余对 A 侧 上电卡死（7 段码显示”C0″后无变化），B 侧独扛。夜班带测良拆机 （同 3BSE032401R1）到现场——确认 B 侧 RUN OK→停 A 侧机架电源→拔出旧件观察金手指无烧蚀→插入新件（底座 TP830 若完好可保留只换模块）→上电→用 PG2 联机 Download 原应用程序（或从 B 侧 Upload 同步）→核对冗余参数→切 AUTO 双 RUN 绿灯一主(PRIM)一备。全程约 20 分钟恢复冗余。值长说：”这柜子比我工龄大，能找到件顶上去比改网络强一万倍。”
常见问题解答 (FAQ)
不支持带电插拔 CPU 模块。更换建议停该机架电源（冗余配置下另一 继续运行，暂时失去冗余），插入新件后上电 Download 应用程序。换前务必在工程师站做 Complete Backup（.APP + Database）。换电池(TB807/柜内集中电池)时可保持 CPU 带电先插新再取旧保 RAM 不掉。
Q2：程序和参数存在哪？换 CPU 会丢吗？
应用程序存 Flash（非易失），运行时保持性变量（RETAIN）存 RAM 靠电池保持。换新 CPU Flash 空，需从工程师站 Download 程序；若电池耗尽旧 CPU RAM 清空 RETAIN 值会丢（程序本身不丢）。建议每次改完存盘留 .app 文件，大修测电池电压。
不能。 属 家族，插 /Advant Station 机架；PCD244A101 属 AC450 家族插不同槽位定义机架；PU510 是 早期版本（内存较小）。同代可 PU510→ 升配（需 PG2 版本支持重编译），反向降配要核对程序内存占用。绝不跨 ↔ 混插。
Q4：停产了没新机，坏了怎么办？有替代？
ABB / 已生命周期结束，全新原厂基本无货。现实做法：① 淘 NOS（带原厂封条、生产日期近的优先）或拆机测良件（核对条形码 3BSE032401R1、固件 Rev 与现网兼容，上电做 RAM 测试及冗余握手）；② 若允许整站改造可迁移至 AC 800M + S800 I/O（需重写/转换程序、换 I/O 及通讯架构，成本高周期长）。单纯备件替换推荐带测试报告的 NOS 或测良件。
Q5：K01 成套和裸模块买哪个？
3BSE032401R1 通常指 Kit（含 TP830 底座+电池+许可钥匙）。若你现机架 TP830 底座端子无烧蚀、弹簧正常，可只买裸模块(3BSE032402R1)省成本；若底座老化或首次安装买成套。买前拆旧件拍照确认是否含底座及底座型号。
Q6：怎么鉴别拆机/NOS 件好坏？
看 ABB 原厂标签条形码清晰（3BSE032401R1）、序列号匹配；金手指无烧黑氧化；插已知好 机架看 PWR/RUN LED（未 Download 时 ERR 可能闪——正常）；联 PG2 做 Online Connect 读 CPU Type/Rev/FW Version；Download 测试程序验证扫描及冗余链路（如配）。闻板子无焦糊味，周边小电解无鼓包。
