产品详情

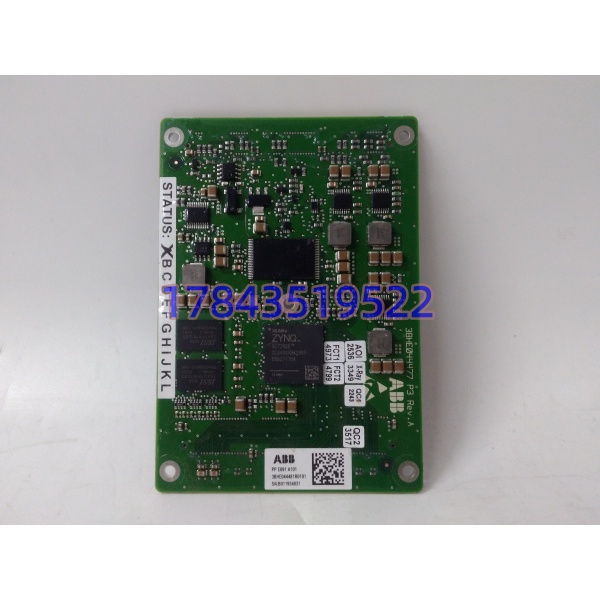

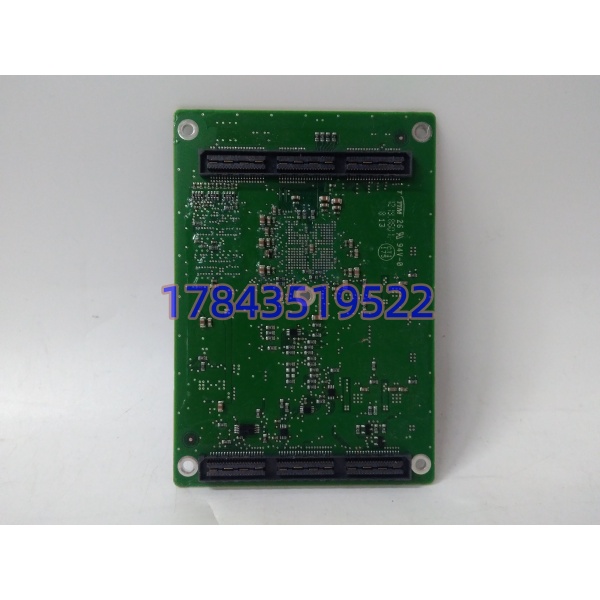

· 型号：PPE091A101（3BHE044481R0101）
· 品牌：ABB
· 系列：AC 800M 电源模块（配套 PM866/PM891、CI854A、AI810/DO820 等 S800 I/O 站供电，Control Builder M 读诊断）
规格参数
| 参数项 | 数值/说明（电源模块派，主流可信） |
|---|---|
| 模块定位 | AC 800M Controller Chassis Power Supply（PPE091 系） |
| 物料号 | 3BHE044481R0101（R0101 硬件批次） |
| 输入电压 | 24 V DC（18~32 V DC），来自上游 XXD863 A101 或厂用 24 V 母线 |
| 输出电压 | 24 V DC 稳压（背板控制电）+ 经机箱二次变换出 5 V 逻辑电 |
| 输出电流 | 单模块典型 10 A（部分子型 5 A），双机并联均流 1+1 |
| 功耗/效率 | 无载待机低，效率 >85%，自然对流无风扇 |
| 冗余 | 支持双 PPE091A101 并机均流，单故障另机承 100% 负载，热插拔不中断 |
| 保护 | 过压/过流/短路/过温，故障锁存自恢复 |
| 诊断 | 前面板绿(PWR OK)/红(FAULT)/黄(Redir Active)，经背板上报 Control Builder M 读电压/电流/温度 |
| 热插拔 | 支持（冗余对可带电拔故障件，单机拔则机箱断电） |
| 隔离 | 输入-输出加强绝缘，通道-背板依机箱 |
| 工作温度 | 0~+60 ℃（商家页有写 -25 起属宽温改型，以面标为准） |
| 尺寸重量 | 标准 800M 电源卡宽（约 40~50 mm 宽 × 200 mm 高 × 120 mm 深），0.4~0.8 kg |
| 生命周期 | 800M 系受限供货，3BHE044481R0101 原厂新件交期长，市面库存/拆机/认证再造为主 |
| 同系区分 | XXD863 A101（上游 100~240V AC 转 24V 主电源）、SB808F（800M 机箱风扇单元）、PPE091 与 PPE090/PPE092 尾缀差电流等级 |
| 易混型号 | ACS 中压变频 PPE091 处理器板（68040 版，物理不同）、PRP 千兆网卡（商家错贴）、PEC80 应用控制器（PPE 前缀但归 800PEC 处理族） |
产品介绍
PPE091A101 是 AC 800M 机箱里”供血”的那块电源卡，和前面写过的 Triconex PM01-A-V001（Tricon 冗余电源）角色对等：PM866/PM891 跑控制、CI854A 跑通讯、S800 I/O 站吃电，全靠 PPE091A101 从上游 24 V 母线稳出来。它通常不单卖裸 24 V→24 V，而是做”上游 XXD863 把 230 V AC 转 24 V 进机箱，PPE091A101 在机箱内做 24 V 分配+5 V 变换+均流诊断”的两级供电架构。双插做 1+1，拔一块另一块顶全程。
商家页把它写成”ACS 变频 68040 处理器板”是拿 ABB 中压传动 PPE 系旧号蹭词（那块板物理是 PCB 插槽卡、带 AI/AO/DI/DO，不是机箱电源）；写成”PRP 千兆以太网卡”是把 PPE 和 PEF/PEN 通讯系别搞混；写成”PEC80 应用控制器”是把 800PEC 电力电子控制器（也是 PPE 前缀但带 RISC+FPGA）和 800M 电源卡合并叙述。 采购验收认三点：面标 ABB Logo + PPE091A101 + 3BHE044481R0101 三行齐、后端是 AC 800M 机箱电源槽专用连接器（非 DIN 导轨小卡、非 VME 金手指）、前面板三色 LED 而非多网口——三者齐才是真 800M 电源件。
和上一轮 PM01-A-V001 比，PM01 是 Tricon 6U 电源、 是 800M 标准电源卡，宽度更窄、输入是 24 V DC 而非宽 AC/DC，均流诊断进 Control Builder M 而非 TriStation。坦白讲这模块原厂随 800M 整体受限，拆机件第一杀手是电解电容干涸（停产后拆机多 10 年以上）、均流 MOS 参考漂、LED 透镜发黄。它的现场价值是”800M 机箱 Control Builder 报 Power Supply A Degraded，查下来是 A 均流电阻飘，拔 A 留 B 撑着，插同号新件 10 分钟恢复 1+1，PM866 没重启”。
应用场景与行业案例
我在某水处理厂 800xA 系统碰到过：一面 AC 800M 机箱配 2× 给 PM891+CI854A+本地 S800 站供电，夜班 Control Builder 诊断页刷”PS A Current Share Fault”，但 PM891 没切备用、现场 I/O 没掉。拆 A 模块发现内部均流运放参考电压飘了 4%，A 机带 2.3 A、B 机带 4.7 A（双机各半应 3.5 A）。非计划停机不怕电源死，怕这种”隐性不均流→单机长期过流→某天 B 也到限值系统才降级”的慢刀子，季度巡检不看均流值根本发现不了。
典型场景：
- 电厂辅机 DCS：AC 800M 机箱 双冗余，带 PM866 跑给水泵顺控，上游 XXD863 吃 UPS 段 230 V AC。
- 石化压缩机组：800M 本地站 单插（非关键站），CI854A 经 Profibus 带变频器群。
- 造纸机传动：多 800M 机箱并排，每箱双 ，某箱电源故障检修不波及邻箱。
- 老线保产：EPC 原图锁定 3BHE044481R0101，采购单只写””买回来可能是 ACS 变频处理器板（商家页混排），到货是 180×120 PCB 带 68040 芯片，插不进 800M 电源槽。
- 备件坑：商家把 S800 电源扩展 PPE091（配合 XXD863 的远端分配版）当机箱主电源 卖，插进去 Control Builder 识到电源但均流/温度诊断项不全。
真实案例：
华北某化工厂 2008 年 800xA，2023 年检修发现 2 块 中 A 块面标被前手贴白签盖住 ABB Logo，只露 字样，库房按””搜供应商发来一块 ACS600 传动处理器板（68040+AI/AO 端子），开箱即退。重订 3BHE044481R0101 拆机件，要求商家拍六面照：ABB 激光 Logo、 完整串、3BHE044481R0101 物料号、800M 电源槽连接器特写、Control Builder M 识卡截图（Slot PS-A 24.0V 3.5A 均流正常），窗口期 40 分钟换完，双电源均流回 3.5A/3.5A。仪表工说：” 这号，不翻 ABB Logo 只认字符串，商家能从 ACS 变频池里抓块 68040 板出来，物理都插不进 800M 箱。”
