描述

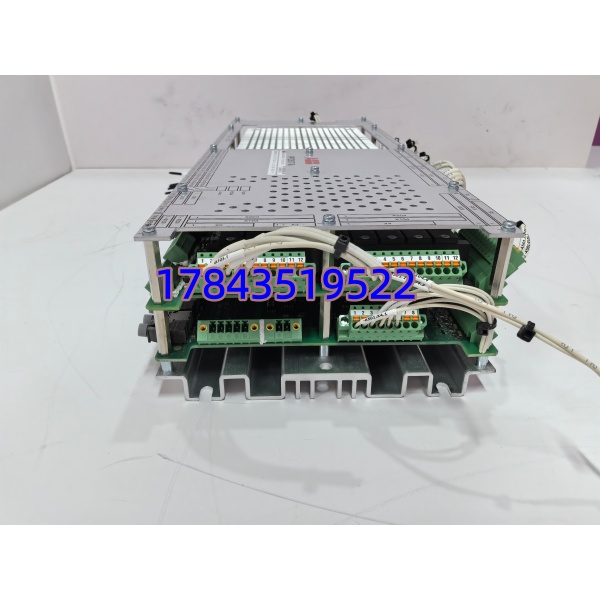

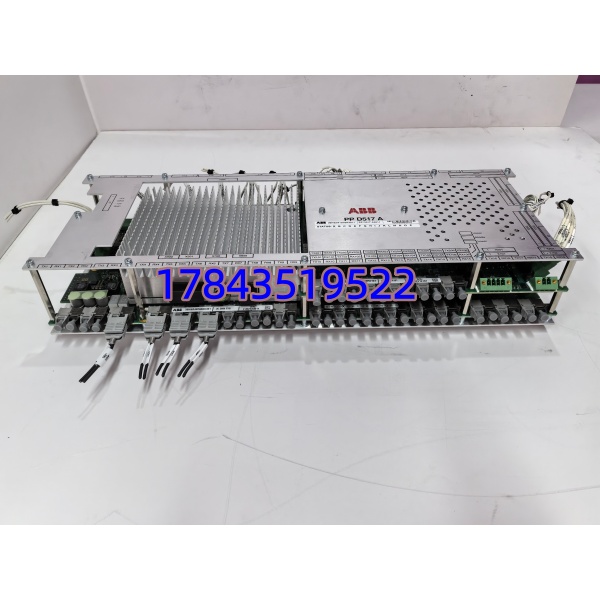

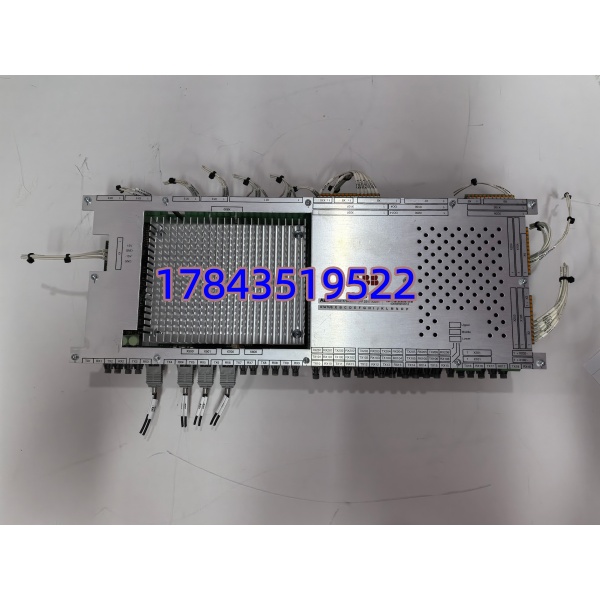

产品详情
· 型号：PPD517 A3011（3BHE041576R3011）
· 品牌：ABB
· 系列：UNITROL 5000 励磁系统 / AC 800PEC 系列 — 励磁中央处理器模块（Excitation Controller / PEC CPU）
规格参数
- 产品类型：励磁系统中央处理器模块（Excitation Controller / PEC CPU Card）
- 订货号：3BHE041576R3011
- 型号标识：PPD517 A3011
- 处理器：高性能 RISC / PowerPC（依版本，循环时间典型 < 1 ms）
- 系统内存：RAM 128～256 MB（依版本，需核对），Flash / NVRAM 存参数与固件
- 供电电压：24 V DC（标称，允许 ±10%，由励磁屏背板或专用电源供给）
- 功耗：典型 15～25 W
- 通信接口：以太网 10/100 Mbps（用于 CMU/HMI），RS-485（Modbus RTU），光纤 TX/RX（与 I/O 模块/UFC 通信），部分版本带 RS-232 调试口
- 支持协议：Modbus RTU/TCP，ABB 私有光纤协议，部分版本兼容 Profibus DP
- I/O 关联：通过背板连接 UFC 板（如 UFC760BE143）及模拟/数字 I/O，不直接带现场线
- 控制功能：AVR（自动电压调节）、手动/自动方式切换、PSS（电力系统稳定器）、限制器（过励/欠励/V/Hz）、FCR 等
- 状态指示：前面板 RUN / FAULT / COM LED，部分版本带 DIP 开关或测试点
- 安装方式：插入 UNITROL 5000 控制机架或 AC 800PEC 子架，单槽位，带导向销
- 工作温度：0～+60℃（机柜内，建议 < 50℃ 保寿命），存储 -40～+85℃
- 湿度：5%～95% RH（非冷凝）
- 尺寸/重量（约）：150 × 100 × 50 mm / 0.5～1.2 kg（依封装代次，以原厂手册为准）
- 认证：CE，部分具 UL / cUL，符合 IEC 60255/ IEEE 421.5（AVR 标准）
产品介绍
PPD517 A3011 是 ABB UNITROL 5000 励磁装置的”大脑”——发电机端电压、定子电流经 PT/CT 送入 UFC 测量板，再由背板传给这块 CPU 跑 AVR 闭环算法，计算结果通过光纤下发给 UFC 转成可控硅触发角。它同时管限制器、PSS、手动/自动无扰动切换，并把实时数据送给 CMU（人机界面）显示和存档。
坦白讲，这块 CPU 在正常运行时存在感为零，一旦死机或校验失败励磁会自动切手动甚至失磁，所以老机组 MRO 必存。相比第三方控制板，它的价值是全套与 ABB 励磁固件绑定——参数备份在 CompactFlash/NVRAM 里，换同版本板子直接识别，不用重写 AVR 逻辑。有一点要注意：固件版本要和原系统匹配，跨大版本可能要求重下或做兼容性迁移。
应用场景与行业案例
我遇过两次半夜电话——都是励磁屏报”CPU Watchdog Reset”，查下来是板子老化 SRAM 位翻转或电源纹波大触发看门狗。UNITROL 5000 通常配双 CPU 冗余（主/从），单 CPU 故障自动切从机不跳机，但若是单机配置或备机也到寿命了，就得立刻换。这卡解决的就是：励磁控制核心要有冷备，别等双机全挂才找货。
典型场景：
- 火电厂/水电厂 UNITROL 5000 励磁屏：作为 AVR 主 CPU 执行电压调节与限制功能，原生兼容 UFC/I/O 板，非它不可
- 工业自备电厂燃气轮机励磁：快速响应负载波动，PSS 抑制区域振荡，需与原有 ABB 功率桥配合
- 老 UNITROL 5000 扩容或双 CPU 改造：增加第二块 PPD517 组冗余对，提高可用率
- MRO 轮换备件：同 HW Rev + FW 版本直接插原槽位，系统自动同步参数，不停机切换（冗余配置时）
真实案例：南方某 125MW 自备电厂，UNITROL 5000 主 CPU 报”Communication Loss to I/O Bus”后反复复位，从机也因年限久远偶发校验错。库房有一块测好 PPD517 A3011（同 HW/FW Rev），趁小修窗口断电拔出旧卡、插入新卡，上电后 RUN 灯常亮，CMU 显示参数完整同步（NVRAM 备份还在），励磁建压一次成功。电气专工说”幸亏没等到双机都挂，这卡就该当易损件管”。
常见问题解答 (FAQ)
Q1：支持热插拔吗？在线更换有什么风险？
A：UNITROL 5000 冗余配置下可从机可在线更换（先确认主 CPU 正常且在控制位），但单机运行时拔出必失磁跳闸。强烈建议停励磁、断控制电源后更换。插拔前摸柜体放电戴防静电手环，PPD517 板载 CMOS 对 ESD 敏感。
Q2：换板会丢 AVR 参数和限制器设定吗？
A：参数通常存在 NVRAM 或 CompactFlash 卡里（部分版本在该卡上，部分在 CPU 板 EEPROM）。换同型号同版本 CPU 一般自动读取。保险动作：更换前用 CMU/Unitrol Tool 做完整参数及工程文件备份（*.upr 或相应格式）。新板固件版本不同时可能提示”Database Version Mismatch”，按引导上装备份即可。
A：3BHE041576R3011 是物料编号， A3011 是型号写法，对应同一产品。不同后缀（A3011 / B1021 / C101 等）通常是 HW Rev 或固件代次区别——能否直换取决于原系统兼容列表，老系统换新版 CPU 有时需升 CMU 固件。不确定时把原板正反面铭牌（含 HW Rev / FW Ver）发我核对。
Q4：前面板 RUN 灯不亮或 FAULT 闪红怎么初步排查？
A：先量背板 24V DC 供电是否正常（注意极性、纹波不要超 ±10%）。确认机架槽位无异物、金手指干净。FAULT 闪烁可查 CMU → Diagnostics → Event List 读错误码——常见是 NVRAM 校验失败或光纤链路断（查 UFC 板侧光纤接头清洁度）。交叉试验（把好板插此槽）可排除槽位问题。
Q5：二手/翻新件怎么验成色？
A：插 UNITROL 机架看 RUN 绿灯常亮、FAULT 不亮；CMU 识别 CPU Type 和 Serial No.；能进入 Online Parameter View 读出现场设定值（或加载测试数据库跑仿真模式）。目视检查背板连接器无氧化烧蚀、板面电容无鼓包。建议要供应商提供上机电测报告，保 6～12 个月。
Q6：和 AC 800M PM 系列 CPU（如 PM864）是一回事吗？可以互换吗？
A：不是。PM864 是 AC 800M Process Controller，跑 800xA 控制策略； 是励磁专用 PEC CPU，跑 Unitrol AVR 固件，物理插槽、背板总线、操作系统均不同，绝对不能互替。采购时别被部分渠道标成”AC 800M CPU”误导。
