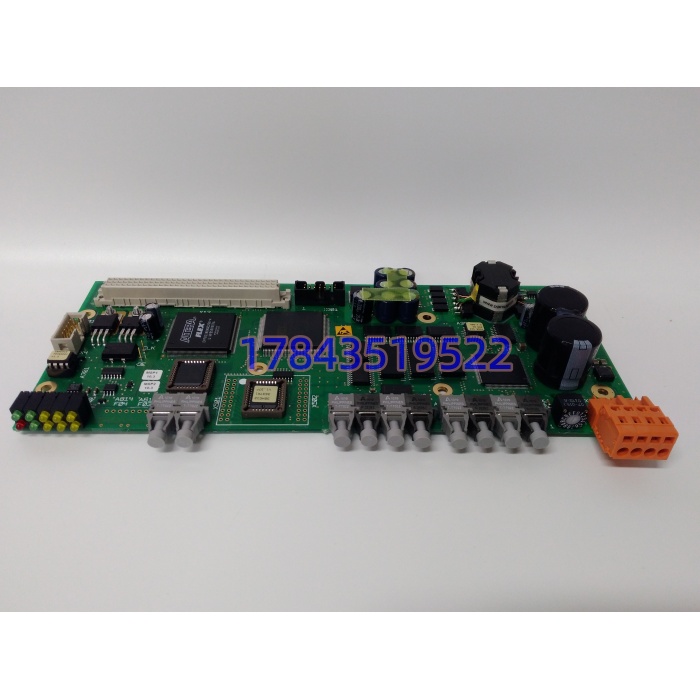

描述
产品详情
· 型号：PPC905AE101
· 品牌：ABB
· 系列：PPC900 控制处理器族（ACS6000 / UNITROL 1020 / PCS900）
技术参数
| 参数项 | 指标（PPC905AE101 / 3BHE014070R0101） |
|---|---|
| 模块类型 | 电力电子控制处理器（Control Processor） |
| 完整物料号 | 3BHE014070R0101（旧号 3BHE007599R0101） |
| 处理器 | Intel Atom E3845 四核 1.91 GHz，工业级 |
| 内存 | 4 GB DDR3L |
| 存储 | 32 GB 工业级 SSD（含 ABB 引导与系统分区） |
| 供电 | 背板 24 VDC（典型 18–32 VDC），板载 DC/DC，典型功耗 ≤25 W |
| 通信接口 | 2×RJ45 10/100 M 以太网、1×RS-232、1×RS-485、1×CANopen、USB（调试用） |
| 背板总线 | PPC900 专用并行/光纤控制总线，接 PEC 机架 I/O 与触发板 |
| 支持协议 | Modbus TCP、EtherNet/IP、Profibus DP（从站）、CANopen、IEC 61850（依固件） |
| 实时性能 | 电流环周期 ≤62.5 μs（依 ACS6000 应用），确定性调度 |
| 工作温度 | 0 °C ~ +70 °C（柜内，非户外；存储 -40~+85 °C） |
| 尺寸 / 安装 | 约 277×222×73 mm，PPC900 机架插卡式（非 DIN 直扣） |
| 固件依赖 | 与 ACS6000/UNITROL 主控软件包大版本强绑定（如 SPAM/PCS900 vx.y） |
| 认证 | CE / UL / IEC 61000-6-2，IEC 61508 SIL 2/3 路径依赖系统配置 |

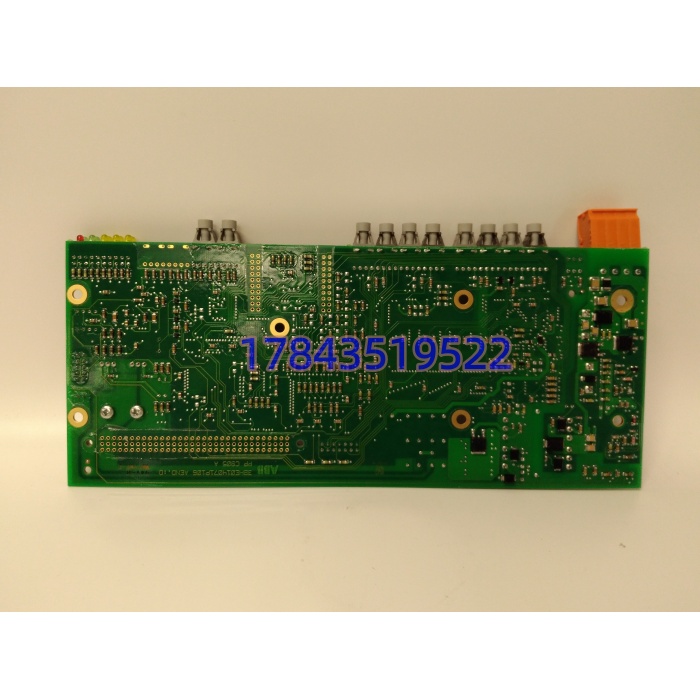

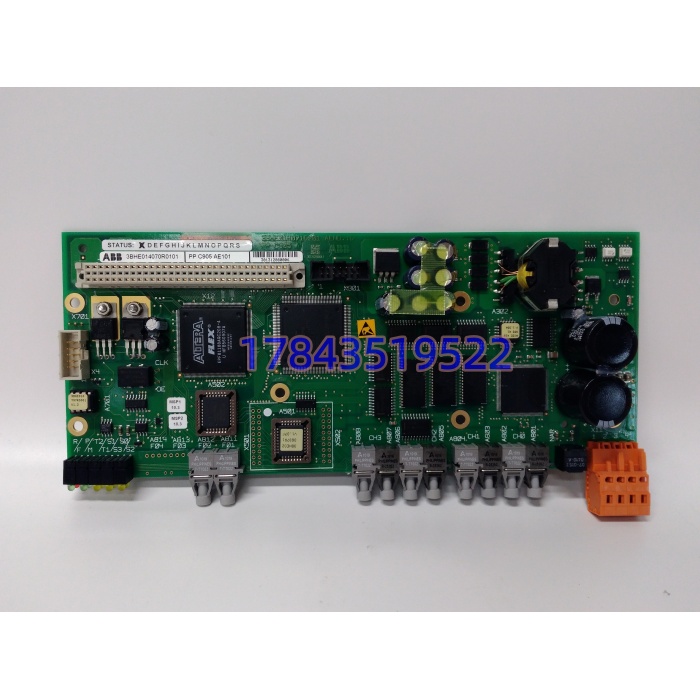

产品介绍
中压变频柜报”PPC not synchronized”，电机定子电流瞬间畸变——查到最后是 PPC905AE101 上那颗 Atom E3845 的散热垫老化，70 ℃ 触发降频，电流环周期从 62.5 μs 拖到 125 μs，触发脉冲相位开始抖。这块板在 ACS6000、ACS2000、UNITROL 1020 里就是干”实时算触发角”的活：从背板捞三相定子电流/电压、转子位置、励磁电流，跑磁场定向或 PID，把六路触发指令经光纤/并行总线扔给门极单元。它不碰现场端子（那是 PCD231B/CCI 的活），但是变频柜里离了它整机瘫。
采购这板的坑全在”同名不同命”：PPC905AE101 这个板标，在 ACS6000 柜里跑的是中压 IGBT 触发固件，在 UNITROL 1020 里跑的是励磁 AVR 固件，在 PCS900 里又是 HVDC 控制固件——硬件同型，Flash 里的系统镜像完全不是一回事。现场实测发现，拿 ACS6000 拆机件直接插 UNITROL 1020 槽，板能枚举、LED 能亮，但 Control Builder 下装时会报”Application signature mismatch”，强刷跨应用固件有概率变砖。严格来说，它只在背板 24 VDC 与 PPC900 机架机械兼容前提下即插即用，跨应用（变频↔励磁↔HVDC）必须重烧对应系统镜像，且大版本要和柜内 PCD/CNI 从板对齐。这板不适合小型 AC500 项目，那是 PPC902 的活；也不适合拿来做普通 PLC 主机，背板协议是 ABB 电力电子私有栈。
替换与升级建议
直接替换
- PPC905AE101（3BHE014070R0101）→ PPC905AE101 同物料同固件大版本：同应用（都 或都 UNITROL 1020）拆机/库存件，换前用 Control Builder 读旧板固件号与 App Signature，同号直接插，主控重枚举即可。
- 3BHE014070R0101 → 旧料号 3BHE007599R0101：ABB 生命周期内旧新料号映射，硬件同代，旧号件在老柜里直接认，新号件需注意出厂默认固件可能略高。
软件兼容（需改配置）
- → 3BHE056573R0101（ABB 公布升级替代件）：硬件代差一代，Flash 分区与 Bootloader 有变，跨料号换必须按 ABB PCN 走”旧板备档→新板烧同应用镜像→主控升到支持新料的固件包”，停机窗口 4–8 小时，且需 ABB 服务密码。
- （ 固件）↔ 同板标（UNITROL 1020 固件）：硬件可插，但必须重烧应用镜像，跨应用强插会报签名不匹配，不属于直接替换。
硬件不兼容
- → PPC907BE101（3BHE024577R0101）：同 PPC90x 族但 907 是带 BE 总线的另一子型，背板协商与 Boot 区不同，强插主控报”Unknown PPC type”。
- → AC800M PM8xx 控制器：外形、背板、操作系统全不通，前者跑 ABB 电力电子 RT 内核，后者跑 Compact Control Builder 工程。
- 把 当 24 VDC 电源模块买：它背板取 24 V 是给自己逻辑供电，不对外出 24 V 给 I/O，市面把 PPC905 和 PS902 电源混着标的商家直接拉黑。
