产品详情
· 型号：PP846（3BSE042238R1）
· 品牌：ABB
· 系列：Panel 800（兼容 ABB 800xA / AC 800M，支持 Modbus TCP/RTU 对接第三方 PLC）
规格参数
- 订货号：3BSE042238R1
- 显示屏：10.4″ TFT-LCD，SVGA 800×600 像素，64K 色
- 背光：CCFL 冷阴极荧光灯，典型寿命 >50,000 h @25℃
- 触摸屏：模拟电阻式（压敏，支持戴工业手套操作）
- 功能键：侧面 24 枚薄膜功能键（金属弹片，标称 100 万次按压）
- CPU / 内存：ARM 架构（早期 RISC ~400MHz，后期 Rev.B 为 Cortex-A8 800MHz）；RAM 128/256MB，Flash 64/256MB——以实物铭牌为准
- 通讯接口：2×RJ45 10/100Mbps 以太网、1×RS-232、1×RS-422/485（隔离）、2×USB（Host/Device）
- 扩展存储：CompactFlash Type I/II 插槽（用于应用备份/恢复）
- 供电：24 V DC（允许 18~32 V DC），典型功耗 ≈12~15 W，最大 ≤25 W
- 防护等级：前面板 IP65 / NEMA 4X，后壳 IP20
- 工作环境：0~+50℃（标准），部分批次标 -20~+60℃（宽温版需确认铭牌）；湿度 5~85% RH 无凝露
- 物理尺寸：开孔 ≈246×186 mm，外形 ≈296×222×60 mm（深），重 ≈2.5 kg
- 认证：CE、UL/cULus、RoHS；船用版另有 DNV/ABS/CCS（需核对）
产品介绍

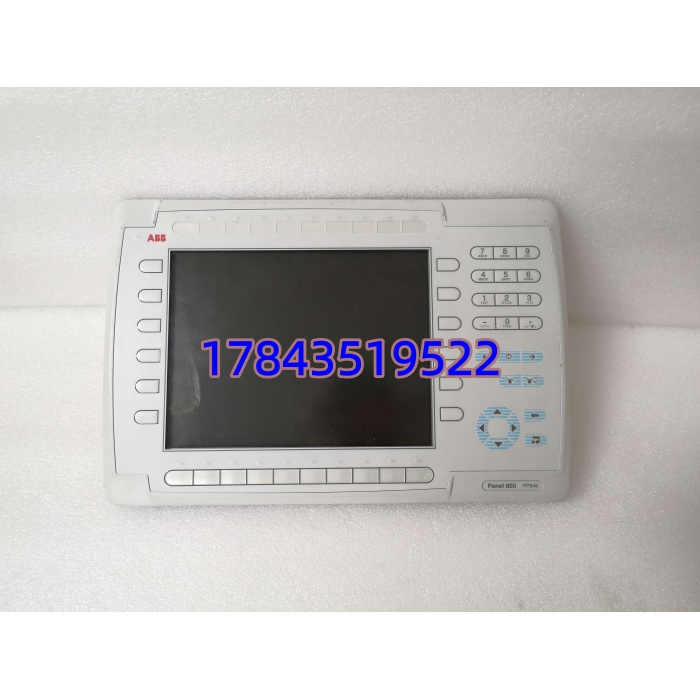

PP846 是 ABB Panel 800 家族里经典的 10.4″ 电阻屏 HMI，定位就是给 ABB Advant OCS / AC 800M / 800xA 做就地操作终端。它用 Panel Builder 800 组态，应用可存进 CF 卡或内部 Flash——现场换屏时把旧 CF 卡插进去就能直接引导，省掉重新下装工程的麻烦，这是我老厂改造时最看重的一点。
坦白讲，它的 CCFL 背光比新款 LED 背光老化快些，但电阻屏在粉尘、油污、戴厚帆布手套的现场反而比电容屏靠谱。和 PP845（15″）、PP877（新 Panel 800）相比，PP846 优势是开孔尺寸固定、存量大、二手/翻新件充裕，适合老旧装置做不停产更换。
应用场景与行业案例
我在现场遇到过 CCFL 背光彻底灭掉、触摸屏线性漂移导致无法确认紧急停机的状况——偏偏它是主控室副操盘唯一的人机界面，这种事凌晨两点最要命。
典型场景：
- 火电/化工 DCS 辅机操作台：ABB 800xA 系统就地 HMI，双以太网可做 A/B 网冗余，断一路不断操。
- 水处理/污水泵站：户外机柜 IP65 前板防尘防溅，RS-485 接老式仪表走 Modbus RTU。
- 造纸/冶金局部操控点：10.4″ 适合紧凑面板开孔，侧面硬按键适合频繁调用同一画面。
- 食品饮料包装线：电阻屏耐受碱液擦拭，不支持多点触控反而防止误触。
真实案例：南方某 300MW 机组化水车间，原装 PP846 用了 14 年，早班 CCFL 背光全黑、触摸飘移。库房翻出一块测试好的二手 PP846，断电拆旧→装新→插回原 CF 卡（含应用镜像）→上电自动加载，全程不到 20 分钟恢复操作。老师傅说幸亏留了同型号备件，要是等新屏改开孔和工程重新下装，至少停半天。
