产品详情

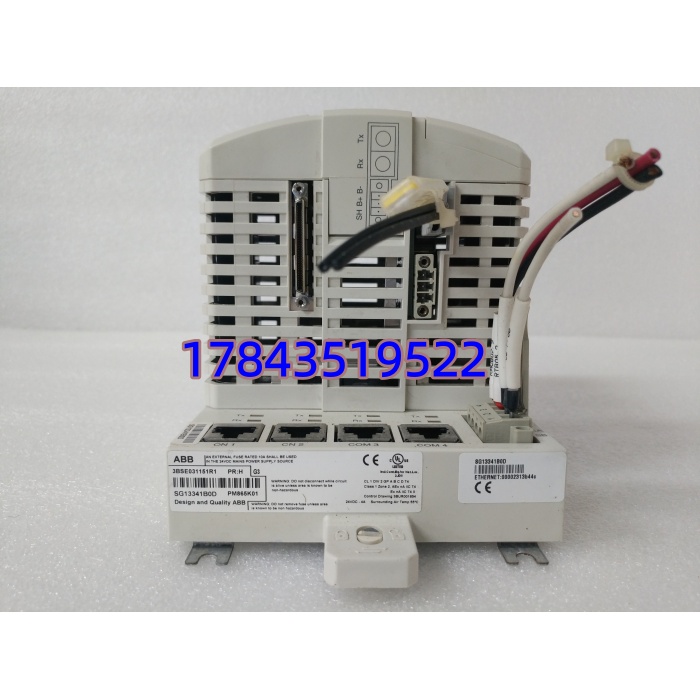

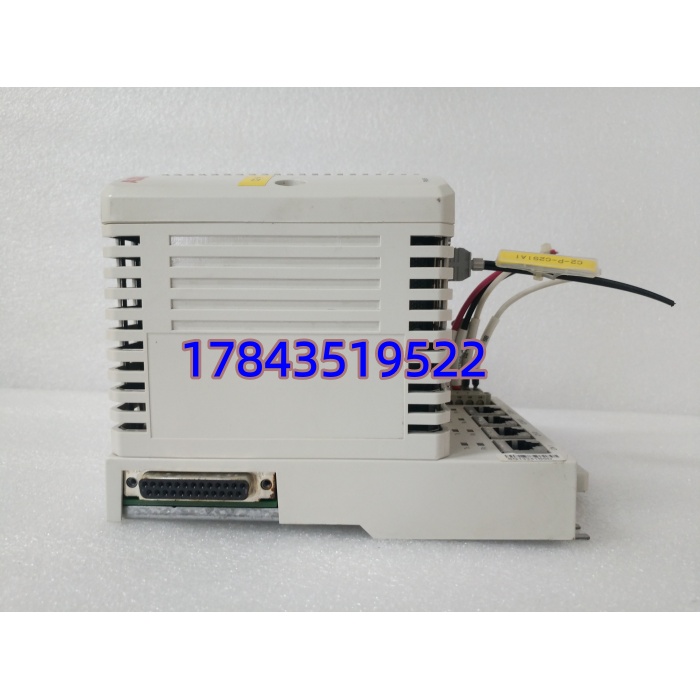

· 型号：PM865K01（订货号 3BSE031151R1，K01=含 TP830 底板套装说法因渠道而异，单体 CPU 本身一致）
· 品牌：ABB
· 系列：AC 800M High Integrity (HI) — SIL 3 安全型控制器单元，System 800xA 兼容
规格参数
- 模块类型：AC 800M 高完整性（HI）处理器单元 / 安全 CPU
- 处理器：Motorola/Freescale MPC862P，32-bit PowerQUICC™，96 MHz（60 MIPS 级）
- 工作内存：32 MB DRAM（用户程序 + 数据），其中电池备份区存保持变量
- 非易失存储：内置 Flash（含固件），支持 CompactFlash 卡扩展（程序/历史存档）
- 断电保持电池：需配 3.6V 锂电池（ABB 料号 4943013-6 / TB807 等），建议 2～3 年定期更换
- 供电方式：由 AC 800M 控制器机架背板经 PS 模块供 24 V DC（范围 19.2～30 V DC）
- 典型功耗：约 6.9 W，最大 ≤ 11.4～20 W（含 CEX 扩展，以实际配置为准）
- 以太网接口：2× RJ45 10/100Base-TX（Control Network A/B），支持冗余、Modbus TCP、OPC UA
- 串行接口：COM3 = RS-232C RJ45（带 Modem 控制信号）；COM4 = 隔离 RS-232 RJ45（配置/维护）
- CEX 扩展总线：支持插入通信模块（CI854→Profibus DP-V1、CI867→Modbus RTU、CI871→ABB Master 等）
- I/O 能力：单 CPU 最大约 96 个 S800 I/O 模块（冗余对约 84 个），最多 12 个 I/O 站
- 冗余支持：1:1 CPU 热备（需两块 PM865K01 + 冗余底板 TP830/TP831 + 同步电缆），切换 < 1 个扫描周期
- 安全认证：SIL 3 per IEC 61508/ IEC 61511（需配合 SM81x 安全 I/O 模块及安全版 Control Builder M）
- 编程标准：IEC 61131-3（LD/FBD/ST/SFC/IL），Control Builder M (CBM) 工程软件

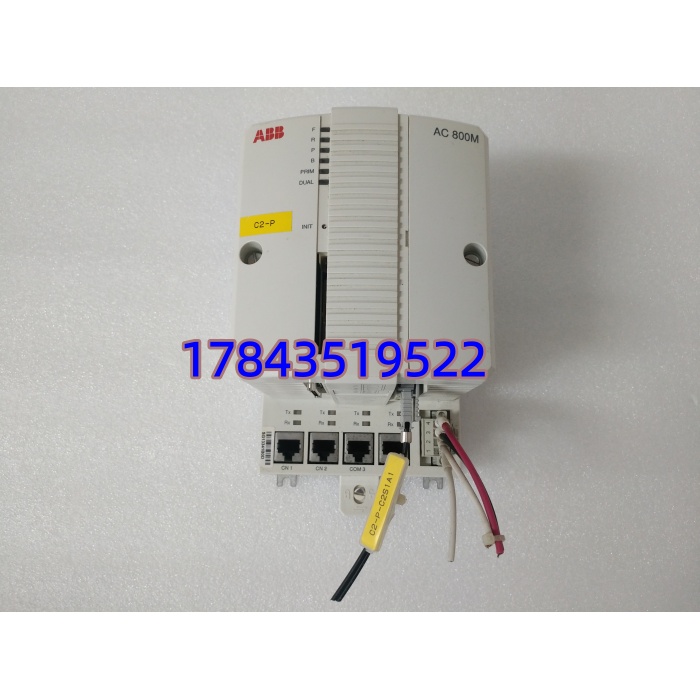

- 前面板指示：RUN（绿）、STOP（黄）、ERR（红）、PRIM/BSL（冗余主备指示）、COM（通讯）
- 安装方式：垂直插入 AC 800M 控制器机架（如配 TP830 底板），35 mm DIN 导轨固定机架
- 工作温度：0 ～ +60℃（存储 -40 ～ +85℃），湿度 5～95% RH 无凝露
- 尺寸/重量：约 135×119×186 mm（D×W×H），≈1.2 kg
- 认证/标准：CE、cULus、G3 防腐涂层（部分版本 ISA S71.04），符合 IEC 61131-2/ IEC 61000-6-2/6-4
产品介绍
PM865K01 是 ABB AC 800M 系列里带 SIL 3 认证的 HI（高完整性）CPU——和 PM866 比主频低一点但安全功能完整，适合既要跑常规 PID/顺控又要执行 SIS 安全联锁（紧急停车、燃烧管理）的装置。它插在 TP830/TP831 控制器底板，背板取 24V，双以太网口直连 800xA 服务器或 FTE 网络，CEX 槽可扩 Profibus/Modbus/ABB Master 通讯卡。Control Builder M 工程里选 PM865 HI 类型，下装后自动识别。
有一点要注意：PM865K01 不带 CF 卡和应用工程，程序和参数存在背板电池备份 RAM + 可选 CF 卡。换新 CPU 后需从工程师站下装程序或从 CF 卡恢复（Insert → Load from CompactFlash），初次启动会停在 INIT 等待下装——这不是故障。另外电池过期会导致保持变量丢失，建议每次换 CPU 同步查/换电池。
应用场景与行业案例
痛点切入
我在炼厂加氢裂化遇过一套老 PM865K01 锂电池耗尽，停电后重整反应器温度保持变量清零导致再开车时旁路阀误开——险些超温。后来规定：每年大修必查电池电压，换 CPU 同步换新电池并做 CF 卡备份。这种细节比备件本身更重要。
典型场景
- 石油化工 ESD+SIS — 同一控制器既跑过程控制又执行 SIL 3 紧急停车逻辑（需安全版 CBM + SM81x I/O），省掉独立安全 PLC
- 火电/核电辅网 — 锅炉 MFT 辅机控制、除氧器水位 PID，PM865K01 冗余对保证无单点故障停机
- 冶金石灰/烧结 — 多回路串级控制 + 设备联锁，S800 I/O 经 ModuleBus 直连，扫描周期稳定 < 50 ms
- 制药/食品批次 — 顺控 SFC + 配方管理，CF 卡存多配方切换，800xA 做电子批记录对接
真实案例
某百万吨乙烯装置 AC 800M 冗余对 A 槽 报”Memory Parity Error”后 RUN 灭——B 槽接管未跳车但降为单 CPU 运行。大修窗口断电拔旧（先断 24V 再拔防电弧），新 插回同槽，上电 INIT 绿灯闪，工程师站 Control Builder M Online → Download All，约 6 分钟完成，核对保持变量与现场阀位无误后恢复 AUTO。老师说：”幸亏 B 槽活着，不然乙烯装置得打循环——以后 A/B 槽各留一块备件。”
