描述
产品详情
· 型号：PM783F
· 品牌：ABB
· 系列：Freelance AC 800F / AC 700F
规格参数
- 处理器：32位RISC（部分资料标注为摩托罗拉Power PC MPC8247）
- 程序存储器：10 MB（其中2 MB为电池备份）
- 内部存储器：2 MB SRAM（电池备份）+ 8 MB SDRAM + 4 MB FLASH ROM
- 板载以太网：1×100 Mbit/s RJ45
- 串行接口：2个，一个用于Modbus通信，一个用于诊断
- 电源：24V DC外部供电（通过TB 711F终端底座）
- I/O模块：最多支持8个本地S700 I/O模块（直插或通过Profibus远程）
- I/O扫描时间：最快2ms
- 工作温度：-40℃ ~ +70℃
- 尺寸（宽×高×深）：67.5mm × 76mm × 54mm
- 重量：约0.15kg
- 安装方式：通过TF5x1底板（或TB 711F终端底座）安装，DIN导轨
- 配套电池：TA521锂电池
- 软件版本：需Freelance 9.2SP2或更高版本
产品介绍

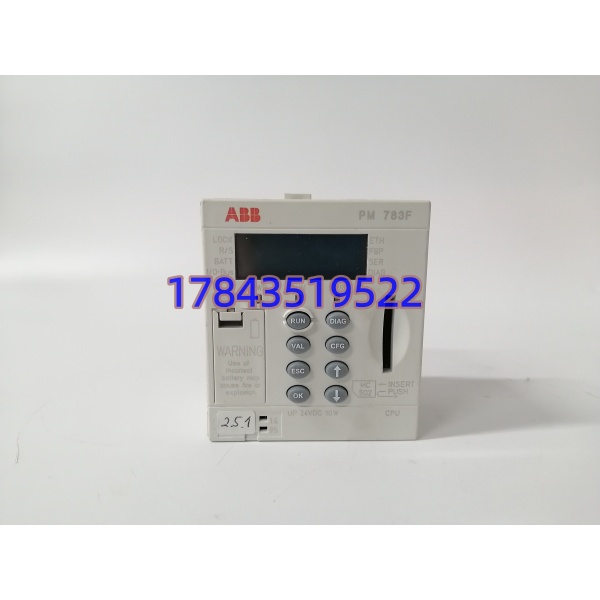

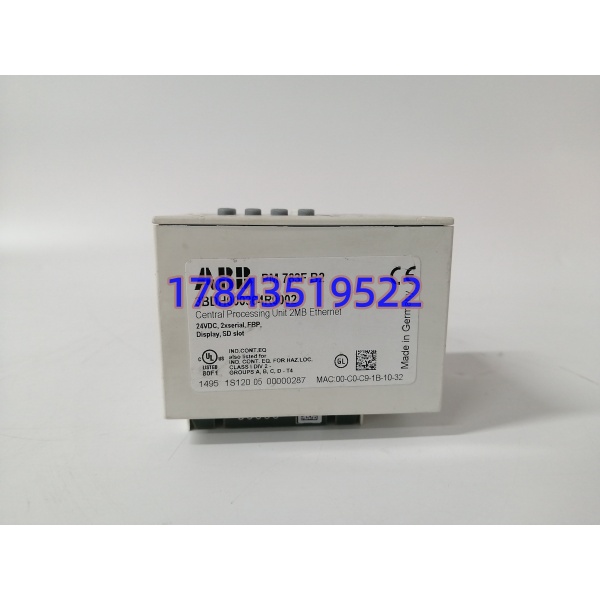

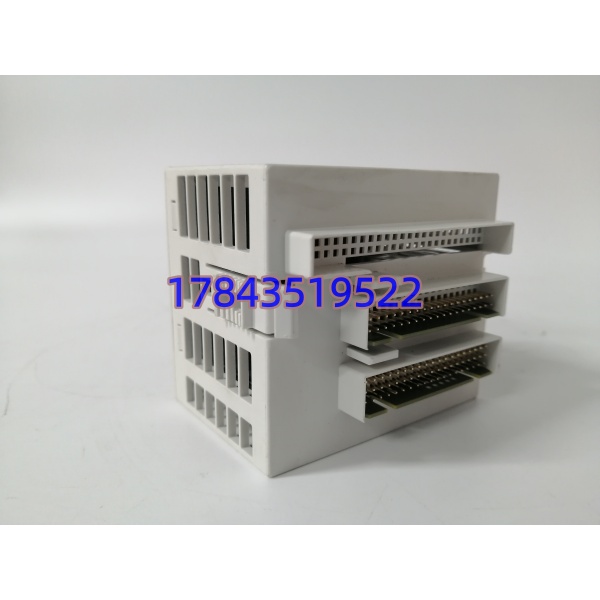

PM783F（3BDH000364R0002）是ABB Freelance 800F和AC 700F分布式控制系统中的CPU模块。它属于运行在PLC硬件上的DCS控制器，特别适合由几个到大约300个I/O信号组成的小型应用。PM783F配备高性能32位RISC处理器，带10MB内存（其中2MB电池备份），I/O扫描时间最快能跑到2ms，应付中小规模的过程控制和离散控制场景绰绰有余。
坦白讲，这模块在现场最常遇到的问题其实跟硬件本身关系不大。它的操作系统是空的，需要你在软件安装时自己加载。很多现场换了新模块上去，插上电发现起不来，其实是忘了加载操作系统。另外一个比较坑的地方是——这模块目前已经被ABB官方标记为停产（Discontinued / Obsolete）。市面上流通的备件基本全是库存尾货和拆机件，价格波动大，货源不稳定。采购的时候要注意两点：一是确认模块上有没有预装对应你系统版本的操作系统，二是确认配套的终端底座TB 711F和电池TA521是否齐全。
应用场景与行业案例
痛点切入：
搞DCS维护的最怕什么？老系统的CPU模块坏了，现场没有备件，联系原厂说停产了，只能去市场上找二手件。好不容易找到一块，装上去发现起不来——系统版本不匹配或者操作系统没预装，折腾半天才发现是软件层面的问题。PM783F这种停产件的采购，最大的坑不在硬件本身，而在配套的软件版本和配置备份。
典型场景：
- 化工——小型批量反应控制： 精细化工车间，几个反应釜的温度、压力、流量控制回路，I/O点数在100点左右。PM783F作为独立控制器，通过S700 I/O模块就地采集信号，跑8个可配置周期的循环任务，满足批处理工艺需求。
- 水处理——泵站自动化控制： 中小型自来水厂或污水泵站，控制逻辑不复杂但要求可靠性高。PM783F支持Modbus通信，可直接对接第三方仪表（如流量计、水质分析仪），通过串口或以太网上传数据到SCADA。
- 食品饮料——包装线控制： 灌装线和包装线的逻辑控制，I/O点数在200点以内。支持S700 I/O模块直插，I/O扫描时间2ms，响应速度足够应付高速包装设备的联锁要求。
- 电力——辅机控制： 电厂化水处理、输煤程控等辅助系统，独立控制柜用跑逻辑，通过Profibus-DP与主DCS通信，实现数据交换和远程监控。
真实案例：
有个化工厂的Freelance 800F系统，运行了十来年，某天早上操作员发现一个反应釜的温度控制回路死掉了。到现场一看，模块的显示屏黑了，ERR灯常亮。厂里没有备件，紧急联系供应商调了一块库存件过来。换上之后，按流程把终端底座TB 711F接好，电池TA521装上，24V供电一上——结果模块还是起不来。
折腾了半天才发现，库存件出厂是空的，里面没有操作系统。原来的系统跑的是Freelance 9.1版本，新模块需要9.2SP2以上版本才能加载操作系统，而厂里工程师手上只有9.1的安装包。最后从ABB技术支持那边要了9.2SP2的镜像，重新刷了操作系统、下了应用，折腾了一整天才恢复。
那个厂的仪表主管后来跟我感慨：“以后买这种停产备件，一定问清楚模块里有没有预装操作系统、版本对不对。光买硬件回来没系统，跟买了个铁疙瘩没区别。备份也不光备份应用程序，操作系统镜像也得留一份。”
常见问题解答 (FAQ)
A：和PM803F都属于Freelance AC 800F系列CPU模块，只是不同性能档位。坦白讲，如果你系统原配是，不要想当然拿PM803F去替换——背板接口和终端底座可能不通用，且系统版本要求也可能不同。更换前务必核对原模块型号和配套底座。
Q2：这模块停产了吗？现在还能买到吗？
A：确认已停产（Obsolete），原厂不产了，也没有直接的维修支持。现在只能从二手市场、库存商或合规翻新渠道采购。买的时候要特别注意：停产件的价格波动大，假货和翻新件也多，最好找能提供通电测试报告和至少12个月质保的供应商。
A：第一看外观——金手指有无氧化，面板显示屏有没有碎裂或显示不全。第二问版本——确认模块里有没有预装Freelance操作系统，版本是多少。如果操作系统版本高于你现有的工程软件版本（比如是9.2而你用的是9.1），你可能需要先升级软件才能用。第三问配件——确认配套的终端底座（TB 711F）和电池（TA521）是否一起给。有些奸商只卖模块不卖底座，你买回去插不上。
Q4：换了新模块之后，应用和配置怎么办？会丢吗？
A：应用和配置是存在模块的内存里的（电池备份部分）。如果你换的是全新的空模块，里面啥也没有，需要用Freelance工程软件重新下载应用程序。如果你换的是同型号二手模块且里面已经有系统，插上去可能直接跑起来——但强烈建议换之前把原模块的应用程序和配置用软件导出来备份，换完之后重新下装一遍，确保万无一失。
