产品详情

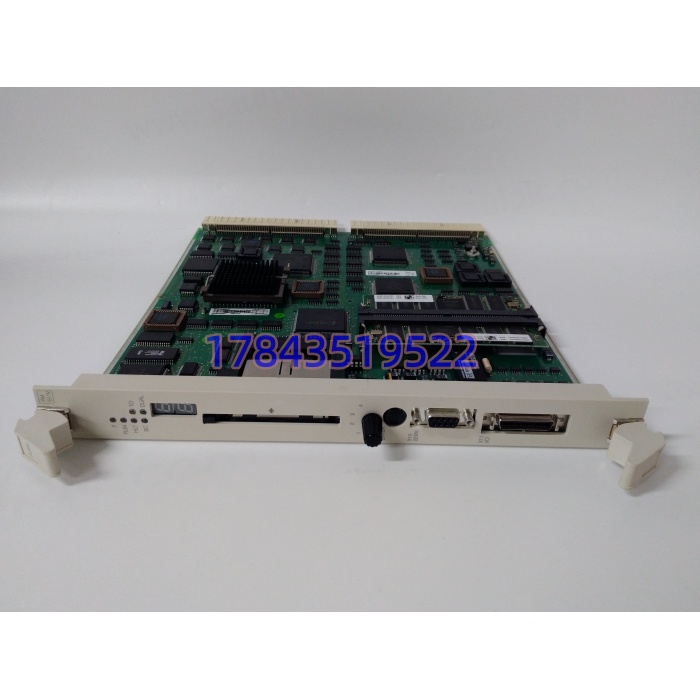

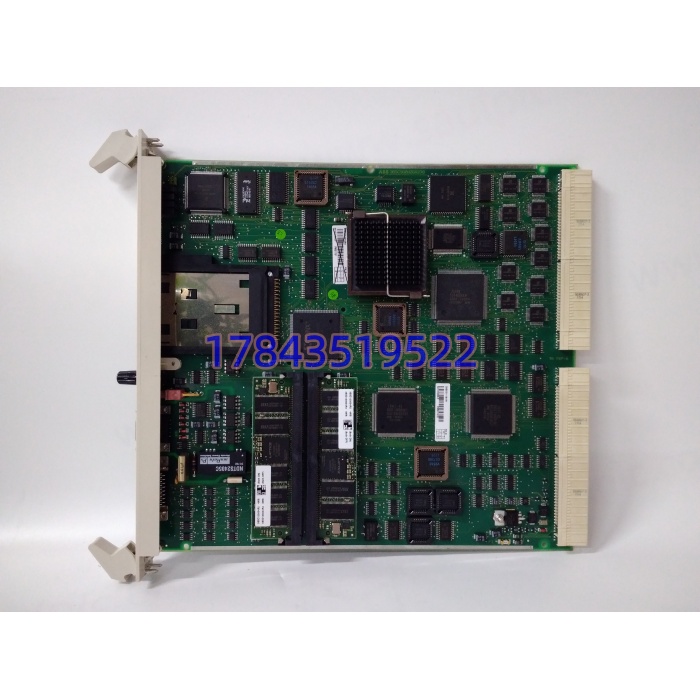

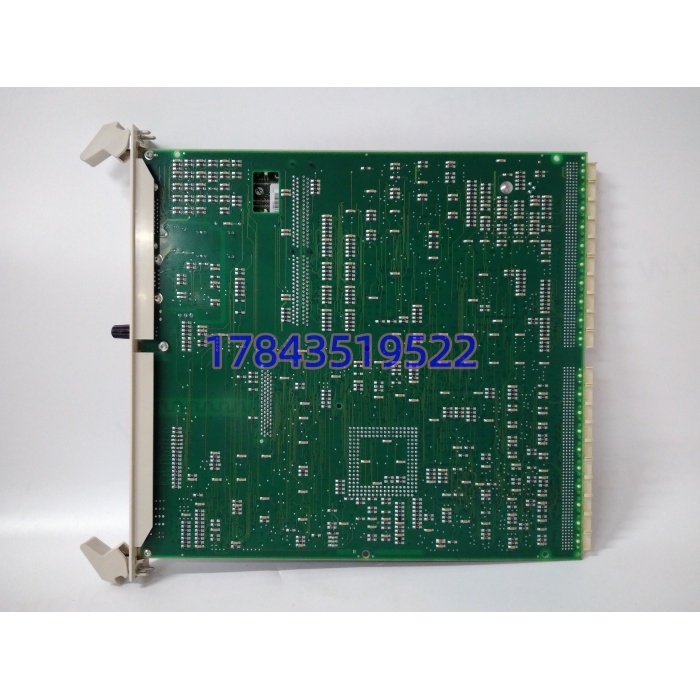

· 型号：PM511V16（订货号 3BSE011181R1）
· 品牌：ABB
· 系列：Advant Controller 450（AC450）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 处理器 | Motorola 68040，32位，25MHz | 带 FPU + MMU，非 PowerPC，别被渠道页忽悠 |
| 动态内存 | 16 MB DRAM，带 ECC | 单比特纠错，多比特告警；V08 升级 V16 容量翻倍 |
| 程序/数据存贮 | PCMCIA 闪存卡（前置槽） | 系统固件、用户程序、历史数据均在此 |
| 背板总线 | Futurebus+（32位）+ S100 I/O 扩展 | AC450 专用，不兼容 AC 800M 背板 |
| 冗余支持 | 1:1 热备，主备内存同步 | 需冗余底板 + 同步电缆，无扰动切换 |
| 供电 | 5VDC（典型 4.9A/最大 6A）+ 24VDC（约 0.2A） | 由 AC450 机架电源经背板供给，非外接端子 |
| 功耗 | 典型约 25W（5V×4.9A 估算） | 渠道标 15W 偏低，以原厂手册为准 |
| 通讯接口 | RS-232 服务口；MB300 / MasterBus 经背板；PCMCIA 可扩 | 以太网需加 CI 通信模块，本卡无 RJ45 |
| 物理尺寸 | 274.5×27×270 mm（L×H×W） | 宽体插卡，占 AC450 机架特定槽位 |
| 重量 | 约 0.8 kg | 含 SIMM 内存子板（3BSC120004E6 ×2） |
| 工作温度 | 0~+60℃（部分批次标 -20℃ 起） | 机柜内长期 55℃ 正常 |
| 安装方式 | AC450 机架插槽式 | 非 DIN 导轨单装，必须进原厂机架 |
| 生命周期 | 已停产，走 RPP/备件市场 | 原厂订货走 EXC3BSE011181R1 交换件 |
| 软件环境 | Advant Master SW（CBM/PGT），非 Control Builder M | AC 800M 程序不能直接下装 |
产品介绍
PM511V16 是 ABB Advant AC450 控制器的 CPU 卡，定位很老但现场存量极大——国内 2000 年代上的火电厂 BMS、炼油 DCS、造纸线，一大半脑子是这块 68040 加 16MB ECC 内存。它干的事不花哨：从 PCMCIA 卡引导 Master 固件，周期扫描 S100/S800 I/O，跑 PID 和 SFC，冗余配置下和伙伴卡做内存镜像。和 AC 800M 的 PM8xx/PM9xx 完全两代东西，背板、软件、备件都不通用，采购时别看“ABB CPU 模块”就下单。
坦白讲，这卡现在的新货意义基本为零，原厂停产多年，市面流通的是库存新片、OEM 拆机和返修校准件。它和 PM511V08 是同胞兄弟，区别就在 DRAM 是 8MB 还是 16MB，面板和背板插针一致，换 V16 相当于给老 扩了肚量。竞品视角看，用 800xA 控制器做单站替换技术上可行，但要重做 I/O 映射、重编 Master 功能块、重调冗余同步，工期按周算、验证按月算。急修顶备件、缓改再谈升级，这是现场最现实的路。
应用场景与行业案例
我在现场遇到过最阴的故障： 主控周期从 200ms 慢慢漂到 900ms，画面不报 CPU 故障，F/L 灯正常绿，结果是 PCMCIA 闪存卡扇区老化，程序循环里偶发等待卡 IO 几百毫秒。查了一周，最后换卡重灌才稳。这类老控制器“没死透”比“彻底死”更耽误事。
- 火电厂 BMS： 双机冗余跑锅炉保护，PM511V16 作主 CPU，Futurebus+ 挂 S100 DI/DO 收火焰检测器，停机一秒都是并网考核。
- 炼油 FCC 装置：Advant OCS 控制反应再生系统，PM511V16 处理 4000+ 点 I/O，MB300 上连操作站。
- 造纸机传动：顺序控制 SFC 步数多、历史缓冲大，8MB 的 V08 撑不住，换 V16 不重画组态。
- 化工厂 ESD 旁路：老 Advant 系统做过程控制，安全切断交给独立继电器，但 CPU 稳不稳直接决定误操作概率。
- 水电厂辅机监控： 站控退役慢，PM511V16 作为长期备件锁在 MRO 库里，等哪天凌晨红灯亮。
前年去山东一个 2×300MW 老厂，凌晨 2 点 #2 机 BMS 主控切到备机，运行发现备机 PM511V16 的 F/L 闪黄，查诊断缓冲区是 ECC 多比特告警。原厂新卡订不到，走 EXC 交换件交期 6 周。我们从库存翻一张同批次 ，先单独上电进 PGT 读 EEPROM 版本（和坏卡 Master SW 版本一致，都是 3BSX729242R4），把原 PCMCIA 卡镜像克隆到新卡， 机架停 5V 背板电源、拔旧插新、PCMCIA 卡移栽，上电后主备同步 3 分钟完成，BMS 投运。老师傅说：这卡不性感，但老厂不能没有它。
