描述
产品详情

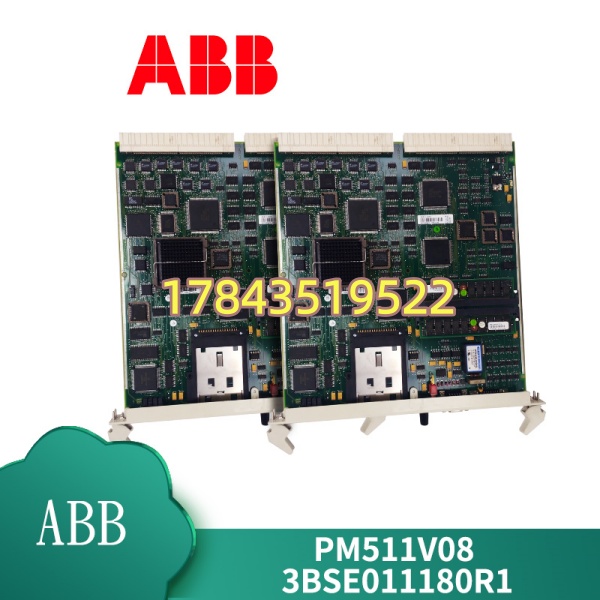

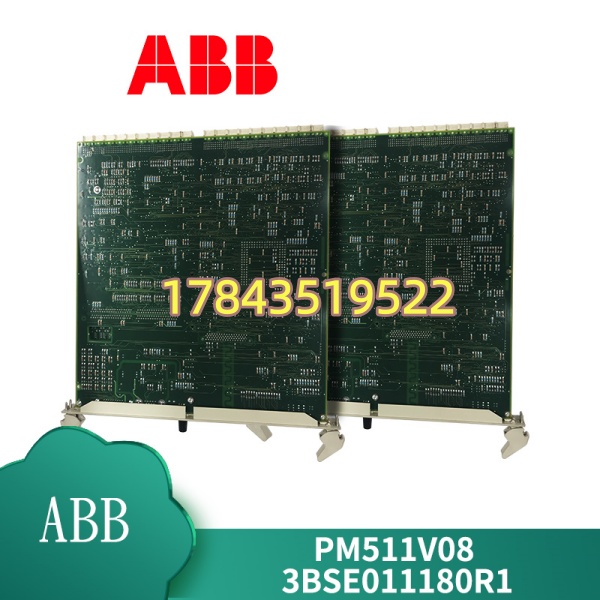

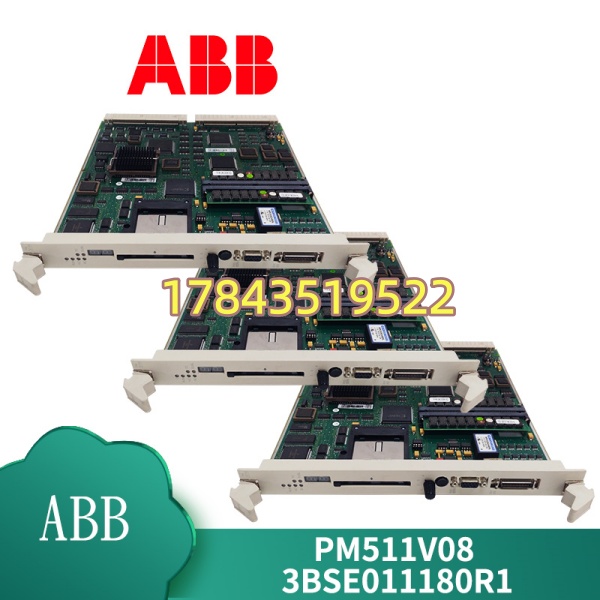

· 型号：PM511V08（常见物料 3BSE011905R1 / 3BSE011905R0008，”V08″指固件版本/硬件版本标记）
· 品牌：ABB
· 系列：ABB Advant Controller 31 — S500 系列 PLC (AC31-50 / AC31-90 兼容机架)
规格参数
- 产品标识：PM511V08，Order No. 3BSE011905R1（亦见 R0008 等），V08 = 固件/硬件版本标识
- 适用系统：ABB Advant AC31-50 / AC31-90，S500 系列 PLC 本地机架（如 S500 基板 S500-U/ S510 等）
- 模块类型：CPU 中央处理单元 — 执行用户程序（IL / FBD / LD 依 PG200/CPS200 版本），调度 I/O 刷新
- 处理器：基于 Hitachi H8 / Motorola 68HC 衍生（依版本，属 90 年代架构），无浮点协处理器
- 用户存储器：Flash/EPROM（程序，典型 16～64 KB～数倍扩展依版本）+ 电池备份 RAM（保持位/定时器/计数器，典型数 KB～数十 KB，以原手册为准）
- 程序装载：通过 PG 口(COMLI RS232/485)从 PG200 / later PS501(CPS200) 下装；部分版本支持 PROM 卡插拔
- 后备电池：板载或外接 3.6V 锂电池（半 AA/AA 柱式，保持 RAM 内容，寿命 3～5 年，到期须更换）
- PG 接口：1×RS232/RS485 编程口（Sub-D 9pin 或 RJ45 依版本，COMLI 协议，9600～19200 bps 典型）
- 系统总线：S500 专有背板总线，连 DI/DO/AI/AO 模块（max I/O 点数依 AC31-50 vs 90 分级，通常数百点数字+数十模拟）
- 扩展能力：通过 S500 扩展机架或现场总线耦合器（如 CI520 等 Profibus/Modbus 选件）扩展，依具体配置
- 指示灯：RUN / STOP / ERROR / BAT.LOW（依版本丝印）
- 背板电源：+5 V DC（典型 0.9～1.3 A，需核对机架电源 PS507/PS511 容量）
- 工作温度：0 ～ +60℃（柜内）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 无凝露
- 涂层：conformal coating（多数批次黄/绿）
- 认证：CE / cULus，RoHS（后期批次）
- 生命周期：原厂 EOL（End of Life / Discontinued for new orders），靠渠道 NOS 及测试拆机流通
产品介绍
PM511V08 是 ABB 上一代 Advant AC31 / PLC 的 CPU——插在 机架最左槽（Slot 0），跑梯形图/功能块程序，刷 I/O 并通过 COMLI 口接 PG200 编程器或 HMI。它在现场地位等同于 S7-300 CPU312/313 在那个年代的角色，程序存 EPROM/Flash 加电池备份 RAM，后备锂电池没电保持寄存器会丢。
坦白讲这东西最大隐患是后备电池过期导致 RAM 区清掉（保持位、累计器、步位），很多老厂几年没换电池，一停电再上电发现顺控从头来或报 Memory Lost。老线基本靠淘测试合格拆机件续命。有一点要注意：PM511 后缀（V08 / V16 等）代表固件版本，程序下装时有兼容性——用 PG200 低版本建的项目可能不认高版本 FW，反之高版通常向下兼容但建议核对原机标签 V08 字样匹配或确认 FW 兼容再买。
应用场景与行业案例
痛点切入：
我在现场遇过水厂加药间 PLC 突然”Memory Lost”——BAT.LOW LED 亮数月没人管，停电检修后上电 CPU 跳 Stop 且保持累计流量清零。查是 PM511V08 后备锂电耗尽，RAM 区丢数据。更严重时 CPU 板老化不上电(RUN 灯不亮)——整站 I/O 全离线，加药泵失控。这种老 一瘫，无备件只能等物流。
典型场景：
- ——PM511V08 作加药/污泥脱水/泵站顺控 CPU，老线保运 MRO 备件。
- 建材/玻璃窑辅机控制—— PLC 控制布袋除尘反吹、喂料，PM511 作主机，原系统无预留升 S800。
- ——小型 机架跑包装工位顺控。
- MRO 冷备轮换——年检备份程序、换电池、同型号 CPU 轮流上电测 RUN 灯。
真实案例：
南方某污水厂 1998 年投运 ABB PLC（PM511V08 + DI/DO/AI），某次雷雨后 CPU RUN 灯不亮、ERR 闪——拔下目检电池漏液轻微腐蚀焊盘边缘（超 8 年未换），确认板级故障。库房有测试过拆机 （同 3BSE011905R1 V08 后缀，电池已换新），先断机架电源（CPU 禁止热插拔——会致 I/O 全掉线且可能需重新下装），拔旧板、插新板、上电——STOP 闪（Memory Empty），通过 PG200 串口下装原备份程序(.apj/.prg)，切 RUN——I/O 全回联，顺控恢复。老师傅说”以后电池三年一换，这 CPU 再跑十年得留块冷备”。确实，legacy 这类——定期换电池 + 留同版本 CPU 冷备 + 离线备份程序，三条保命。
常见问题解答 (FAQ)
不支持。拔 CPU 会使整个 机架 I/O 立即离线。必须：切受控设备至手动/旁路 → 断机架电源 → 更换 → 上电 → 下装/确认程序 → 切自动。保持数据依赖电池备份 RAM 或重新下装。
Q2：程序存在哪？换板会丢吗？怎么保？
用户程序存 PM511 板内 Flash/EPROM，保持数据（定时器当前值/计数器累计/内部继电器锁存）存电池备份 RAM。换板前务必用 PG200/PS501 做 “Upload” 或 “Save Project” 到本地硬盘！ 新板插上可下装程序；若旧板电池耗尽且未备份——保持位丢失需重新初始化（逻辑通常可从备份重下）。
Q3：”V08″ 后缀重要吗？能和 V16 / 无后缀混用吗？
建议尽量同后缀或确认固件兼容。V08 是特定固件/硬件版本标记， 低版本项目建在 V08 上通常可运行于同级或新高版 FW（向下兼容有限），但跨大版本可能需转换项目或升级 PG 工具。采购时核对原板完整印字 及条形码下 Rev/Date Code，避免拿到不兼容早期版。
Q4：后备电池怎么处理？多久换？
典型 3.6V 锂电池（半 AA 或 AA 柱式，依电池座），保持 RAM 内容。建议每 3～5 年停机窗口更换；换新电池动作要快（< 30s）防 RAM 掉电清除，或先备份再换。到货拆机件第一时间查电池电压，< 3.3V 建议更换再入库。
Q5：怎么鉴别拆机件好坏？常见失效模式？
最常见：电池漏液腐蚀焊盘、电解电容老化鼓包、长期不通电 CMOS 参数丢失。看：①PCB 无漏液腐蚀（重点查电池仓）；②电容无鼓包；③金手指磨损轻；④卖家提供上机架引导至 RUN（或至少 STOP 灯亮待下装）截图/视频。收到先目检+更电池再存冷备。
Q6：停产了有新替代吗？能直接升 AC800M 或 S800 I/O 吗？
不能直接 Pin-to-Pin 替。→AC800M/S800 I/O 属整体 PLC 迁移（需重选型、重新组态 I/O、转逻辑至 Control Builder M），费用高工期长。老线保运按原精确型号（含 V08 后缀及 Rev）采购 NOS/测试拆机，不建议贸然改型。部分后期 可用 PM554 / S800 紧凑型作有限替代但需核查 I/O 映射和机架兼容性——老线通常维持原样。
