产品详情

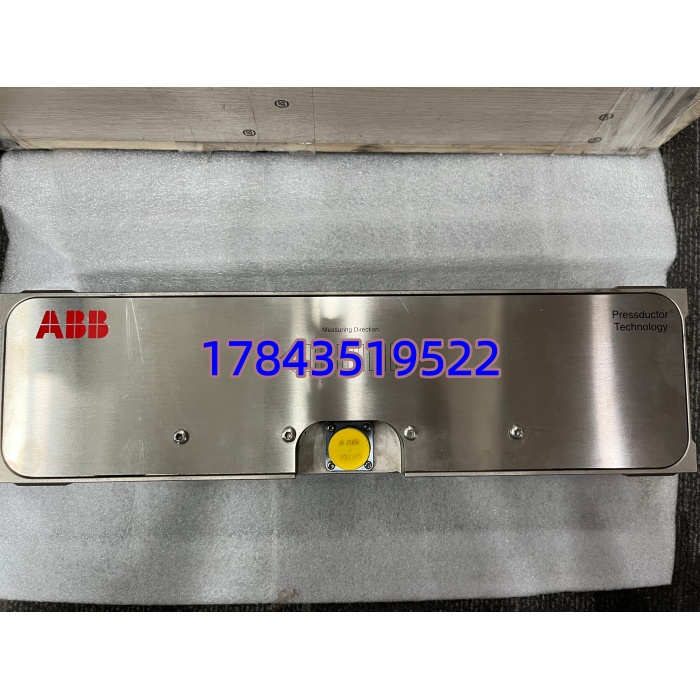

· 型号：PFTL201C / 3BSE007913R50（50kN 版本，常标为 PFTL201C-50.0）
· 品牌：ABB
· 系列：Pressductor® PFTL201 PillowBlock Load Cell
规格参数
- 额定载荷（Nominal Load）：50 kN（≈11,250 lbf）
- 扩展载荷（Extended Load）：75 kN
- 测量方向：水平分力（Horizontal Force Component）
- 测量原理：磁弹性 Pressductor® 效应，无应变片、无机械位移
- 精度等级：±0.5% FS（非线性+滞后综合）
- 重复性误差：＜±0.05% FS
- 过载能力（测量方向）：500 kN（10×额定值）
- 允许横向载荷（垂直方向）：250 kN
- 弹性变形量（Deflection）：≈0.02～0.05 mm
- 弹簧常数：≈1000 kN/mm
- 工作量程比：30:1（最低可测约 1.6kN 仍保持精度）
- 工作温度范围：-10℃～+90℃（部分资料标注 -20℃ 起，以手册为准）
- 防护等级：IP65 标准（部分批次 IP67），不锈钢壳体
- 信号输出：低阻抗 AC 电压信号（比例于激磁频率与受力），需配 ABB 张力电子单元
- 电气连接：”C” 版本 — 可拆卸圆柱插头（配原厂预制电缆）
- 安装形式：枕块式（PillowBlock），直接替代辊子轴承座下垫块
产品介绍
PFTL201C-50.0 是 ABB Pressductor 家族的中高量程枕块式张力测压元件，专用于测量带材（钢带、铜箔、纸幅、薄膜）绕过张力辊时产生的水平拉力分量。它装在辊子轴承座下方，直接感受水平分力而基本不受辊子自重影响——这点比普通垂直称重传感器在实际产线上准得多。核心是基于磁弹性效应的 Pressductor 磁芯，受力后磁导率变化产生与张力成比例的低阻抗 AC 信号，没有应变片和机械位移部件。
坦白讲，这东西最大的工程价值是高刚度+超高过载容忍（10倍额定不坏），轧机咬入瞬间冲击或意外堆料它扛得住，不像应变片式传感器一炸就废。需搭配 ABB PFEA111/112/113 张力电子单元做激磁与信号处理，再经 4–20mA/现场总线送 PLC/DCS 参与闭环张力控制。
应用场景与行业案例
痛点切入
我在现场见过冷轧张力闭环突然飘，查下来是普通应变片压头被冷却水渗入失效，张力失控导致带钢跑偏断带——整条线停了 6 小时。PFTL201C 这类 Pressductor 枕块不怕水、油污、冲击，信号是低阻抗 AC，变频器柜旁的电磁干扰也难搞它。还有一点：旧产线换它不用改机械，直接当轴承座垫块用。
典型场景
- 钢铁/有色金属冷轧/热轧 — 轧机出入口张力辊、活套、卷取机，50kN 量程匹配中厚带钢张力，抗冲击是刚需
- 连续镀锌/酸洗/退火线（CPL/APL） — 张力测量辊下方成对安装，耐受酸碱雾气环境（IP65+不锈钢）
- 造纸机干部/施胶涂布段 — 大型纸幅张力控制，忽略辊自重影响，测量稳定
- 薄膜/铝箔分切复卷线 — 高速运行下低变形量保证高频响应，防张力振荡
- 橡胶压延/帘子布浸胶线 — 高温高湿环境，Pressductor 无疲劳老化问题
真实案例
南方某 1450 冷连轧，出口张力辊原装进口应变片式压头用了 12 年，雨季频繁报漂移导致 AGC 切手动、降速。停机窗口只有 4 小时，拆旧垫块量好中心距，换上两只 PFTL201C-50.0（订货号 3BSE007913R50），配原厂预制插头接回既有 PFEA112，重新标定张力零点和满度。开机后张力波动从 ±8% 降到 ±1.5%，再没因测力漂移跳手动。老师傅事后只说一句：”早该换这个，以前那玩意儿就是娇气。”
