描述
产品详情

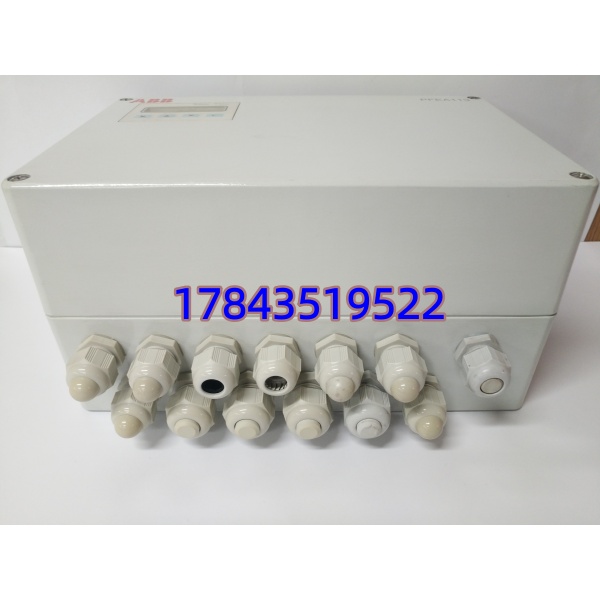

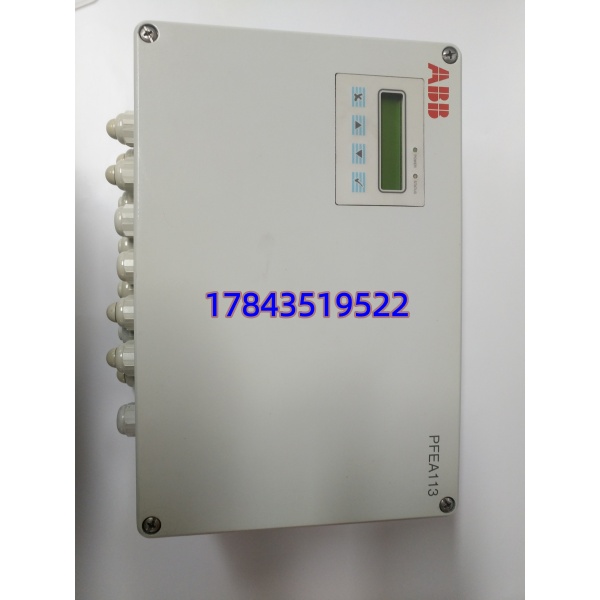

· 型号：PFEA113-65（订货号 3BSE050092R65）
· 品牌：ABB
· 系列：PFEA110 Web Tension Electronics Series
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PFEA113-65（3BSE050092R65） |
| 张力传感器输入 | 最多4路 Strain Gauge Load Cell，350Ω典型，6线制 |
| 传感器激励 | 0.5A RMS @ 330Hz，最大支持4只传感器＋10Ω缆阻 |
| 测量精度 | ±0.1% FS（满量程） |
| 阶跃响应时间 | ＜10ms（0→90%，最小滤波可设5ms） |
| 模拟输出(AO) | 6路可组态：0–10V / ±10V / 4–20mA，隔离输出 |
| 数字输出(DO) | 4路可编程（Status OK / 张力越限报警 / 液位检测） |
| 数字输入(DI) | 1路（远程Tare零点或增益切换） |
| 现场总线通讯 | Profibus-DP（GSD: ABB_0717.GSD），RS-485，Modbus TCP |
| 供电电压 | DC 24V（18–36V）或 AC 100–240V（-15%/+10%），45–65Hz |
| 功耗 | 典型12W（IP65版） |
| 人机界面 | 2×16字符多语言LCD，带交互菜单与按键组态 |
| 防护等级 | IP65（NEMA 4），可直接墙装于现场 |
| 工作温度 | 0～+55℃（存储 -20～+70℃），湿度5–95%无凝露 |
| 认证 | CE / UL 508 / 符合低电压及EMC指令 |
产品介绍
现场实测发现，老线用PFEA111带两路压头、后期扩成四辊浮动辊张力检测时根本接不上——这就是PFEA113存在的理由。它是ABB Web Tension系列里唯一支持四路Load Cell同步采样的型号，内置330Hz桥路激励和线性化算法，直接出±10V或4–20mA给变频/伺服做闭环，省掉外置放大器。IP65密封壳体意味着你可以把它装在放卷架旁边墙上，不必专门做电柜（当然强腐蚀区还是建议加不锈钢罩）。
商业层面，它的卖点是”一块板解决多区张力+总线远传”。Profibus-DP原生支持（GSD文件ABB_0717.GSD），PLC侧不用写自定义通讯驱动；6路可组态AO允许同时送张力总值、差值和单辊信号给上位机或录波。严格来说它只在固件v2.1以上完整支持Modbus TCP，老批次出厂可能只有DP和RS485——采购前最好让供应商报序列号查固件版本。相比PFEA112，它多出的两组传感器输入和两个DO在四辊S-wrap或双浮动辊方案里能直接省下一块扩展模块的钱。
替换与升级建议
✅ 直接替换
- PFEA113-20（IP20导轨版，3BSE028144R0020）——功能完全一致，只是防护降为IP20需装电柜内。若你原设备是PFEA113-65且现场无喷淋/粉尘可直接替，接线定义相同，只需重新导入参数或做零点校准。改动工作量≈30分钟（拆装+标定）。
⚠️ 软件兼容（需改配置）
- PFEA112-65（IP65，两路Load Cell）——物理安装孔位一样、供电与DP口兼容，但只能接2只传感器。若原系统用了第3/4路需合并或改传感器布局，PLC点表要改，模拟量输出映射也需重配。成本影响：通常PFEA112二手价略低，但若你实际只用2路压头可以考虑。
- PFEA111-65（IP65，无总线）——仅模拟量输出，无Profibus-DP。升级到PFEA113-65时模拟量接线兼容，但需在上位PLC增建DP从站并下载GSD文件重组程序。不建议反向替换（→PFEA111），会丢失总线通讯功能。
❌ 硬件不兼容
- PFEA122系列（Profinet/EtherNet/IP版）——安装尺寸不同，通讯口物理不互换，无法直接代换。
- 非ABB品牌张力放大器（如Montalvo/Baldor旧款）——激励频率与桥路参数不匹配，严禁混用。
若无直接替代品且急需应急，部分项目用两台PFEA112并联模拟四路输入，但会增加标定复杂度且不推荐作为永久方案。
