描述
产品详情
· 型号：PFEA112-65
· 品牌：ABB
· 系列：PFEA112 — Pressductor Tension Electronics（IP65 版）
规格参数
- 订货号：3BSE050091R65（部分目录亦标注 3BSE030369R65，属同一 IP65 硬件，核对原系统 GSD 文件确认）
- 产品类型：张力电子放大器 / 信号调理单元（Stand-alone，非机架 I/O 卡）
- 适用传感器：ABB PFCL / PFTL 系列压磁（Pressductor）或应变片张力传感器，双通道 A/B 输入
- 传感器激励：交流 330Hz，典型 0.5A rms（稳压），兼容 1.5~3mV/V 桥路
- 模拟输出：0~10V DC 和/或 4~20mA DC（max 550Ω 负载，依版本可同时输出）
- 数字通讯：Profibus-DP（标配 GSD：ABB_0716.GSD），可选 Modbus RTU（RS485，依固件）
- 显示与操作：前面板 2×16 字符多语言 LCD + 密封按键，可显示张力值/N/kN/t、A、B、A+B、A-B
- 数字量 I/O：通常 2 DI（远程调零/增益切换）+ 2 DO（报警继电器，250V AC / 30V DC 1A）
- 供电电压：24V DC（范围 18~36V DC），功耗 ≈7.5W；部分批次可选 100~240V AC
- 滤波时间：15 / 30 / 75 / 250 / 750 / 1500 ms 六档可调
- 精度：典型 ±0.5% FS（非线性 <0.1% FS，以原厂校准证书为准）
- 防护等级：IP65 / NEMA 4，可直接现场壁挂或设备表面安装（非 DIN 导轨）
- 工作温度：-20℃ ~ +50℃（部分资料标 +5~+55℃，以铭牌为准），储存 -40℃~+70℃
- 认证：CE、UL508、符合 IEC 61000-6-2/4（EMC）
产品介绍

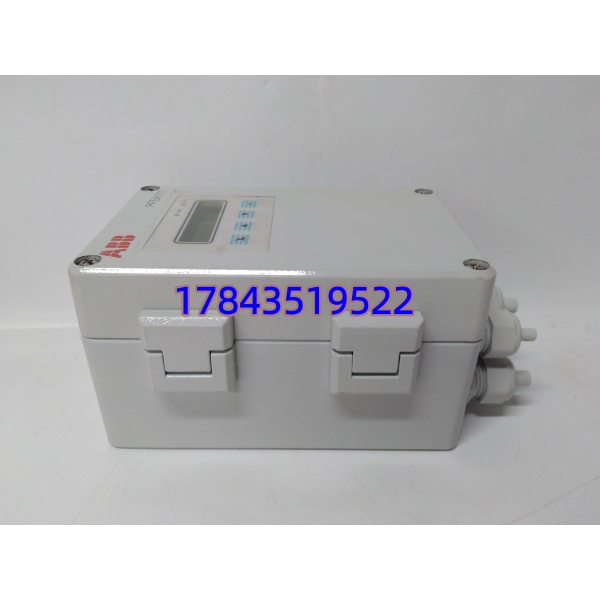

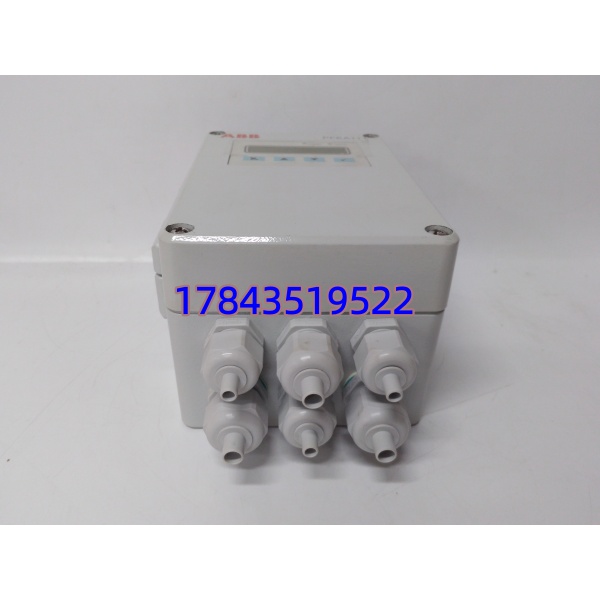

PFEA112-65 是 ABB PFEA112 家族里带 IP65 密封外壳的张力电子单元，专门配 Pressductor 压磁张力辊或应变片传感器用。它把传感器微伏级信号放大、线性化、滤波后送出标准模拟量，同时走 Profibus-DP 直接进 DCS/PLC，省掉中间变送环节。相比 PFEA112-20（IP20 DIN 导轨版），-65 版自带防水按键和 LCD，允许直接挂在轧机现场或纸机湿区墙面上运行，不用再给它做机柜。
在现场我见过老系统用 PFE111 甚至模拟放大器，抗干扰差、调零点靠电位器——PFEA112-65 内置数字滤波和断线诊断，菜单引导整定，零点漂移问题基本消失。它跟 S800 I/O 的 AO 模块完全不是一类东西，买的时候别按 I/O 卡询价，否则交期对不上。
应用场景与行业案例
痛点切入：
冷轧张力辊后的放大器如果装在电气室要拉几十米屏蔽线，现场电机变频器串入干扰会让张力示值抖动，收放卷张力不稳直接导致断带或褶皱。老式放大器零点漂移没人发现，直到废品率飙升才查出来——这时候产线已经停了。
典型场景：
- 冶金冷轧/连退线 — 张力测量辊后直接壁挂，Profibus 进 ABB AC800M 或 S7-400，省模拟量柜、抗干扰强
- 造纸/薄膜分切复卷 — 高湿区 IP65 直接装，不怕冲洗，菜单设锥度张力一键生效
- 线缆拉丝/绞线 — 双通道 A/B 输入算 Sum/Diff，配合内置 PID 给磁粉制动器做闭环恒张力
- 印染涂布线 — 前面板 LCD 就地读张力值，不用每次开工程师站查趋势
真实案例：
南方某钢厂 1450 冷轧重卷线，原用早期模拟张力放大器装在 MCC 室，某次夏季潮气侵入接线端子导致零点缓慢漂移，操作工没察觉，整卷 20 吨镀锡板因张力偏大产生肋皱全判废。停机排查两天。后来借年修把 -65 直接换到张力辊旁立柱上壁挂，Profibus 进原有 800xA，开启断线报警和超限 DI 输出接入 ESD。之后再没出现过暗漂误判——说白了这模块贵在诊断透明，不折腾人
