描述
产品详情
· 型号：PFEA112-20
· 品牌：ABB
· 系列：PFEA11x 张力电子装置（Tension Electronics）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 张力电子装置 / 压磁传感器信号处理器 |

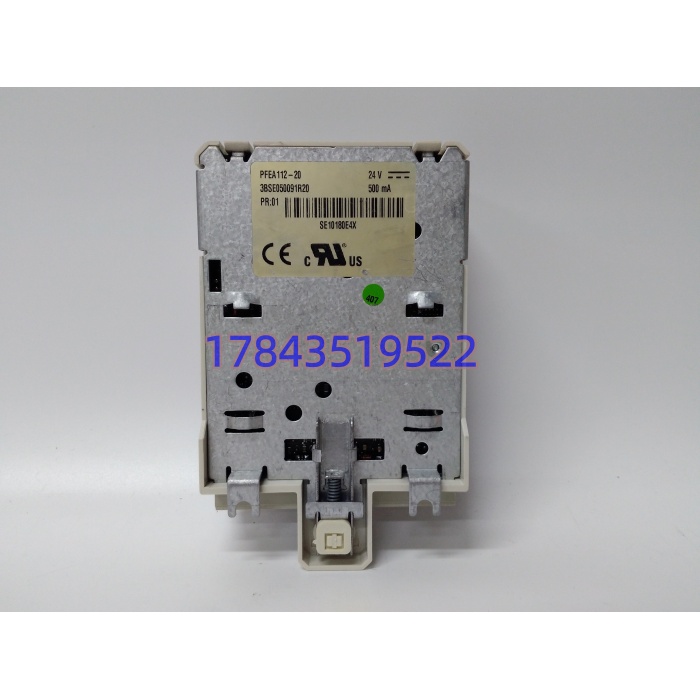

| 订货号 | 3BSE050091R20（替代旧号 3BSE030369R20） |
| 供电电压 | 24V DC（18-36V DC 允许），功耗 ≤7.5W |
| 传感器输入 | 2 路独立 Pressductor 压磁 Load Cell |
| 励磁输出 | 0.5 A rms @ 330 Hz AC |
| 最大缆阻 | 每路 5 Ω（含传感器回路） |

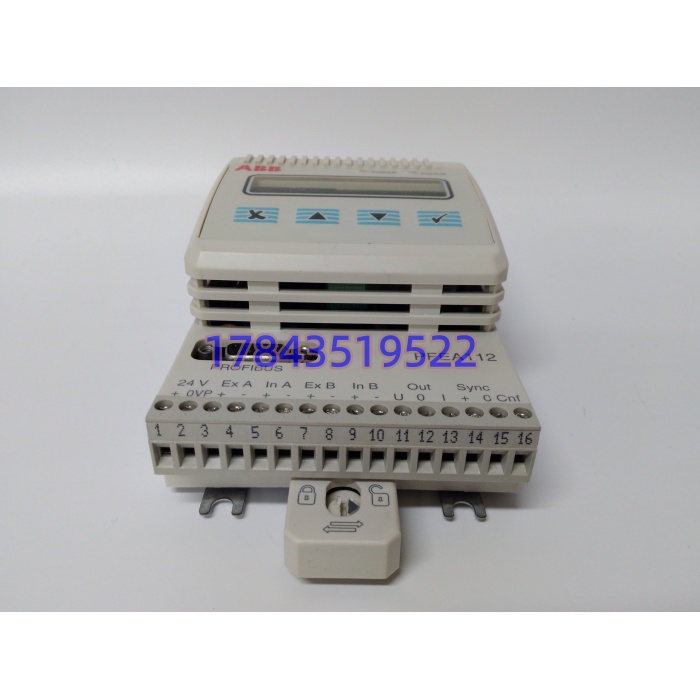

| 模拟输出 | 1× 电压 -5~+11V DC（≤5mA）；1× 电流 0~21mA DC（≤550Ω） |
| 数字通信 | PROFIBUS-DP 从站（V0/V1），GSD：ABB_0716.GSD |
| 数字量 IO | 1 DI；OK/报警继电器输出（可选 4 DO 功能仅 113 有） |
| 滤波档位 | 阶跃 0-90% 可选 15/30/75/250/750/1500 ms |
| 显示操作 | 前面板 2×16 字符 LCD，4 键本地标定，显 A/B/A+B/A-B |
| 安装方式 | 35mm DIN 导轨（IP20 柜内版），约 110×75×120mm，0.5kg |
| 工作温度 | +5~+55℃（运行），-40~+70℃（存储） |
| 认证 | CE / UL508 / EMC 2014/30/EU / LVD 2014/35/EU |
产品介绍

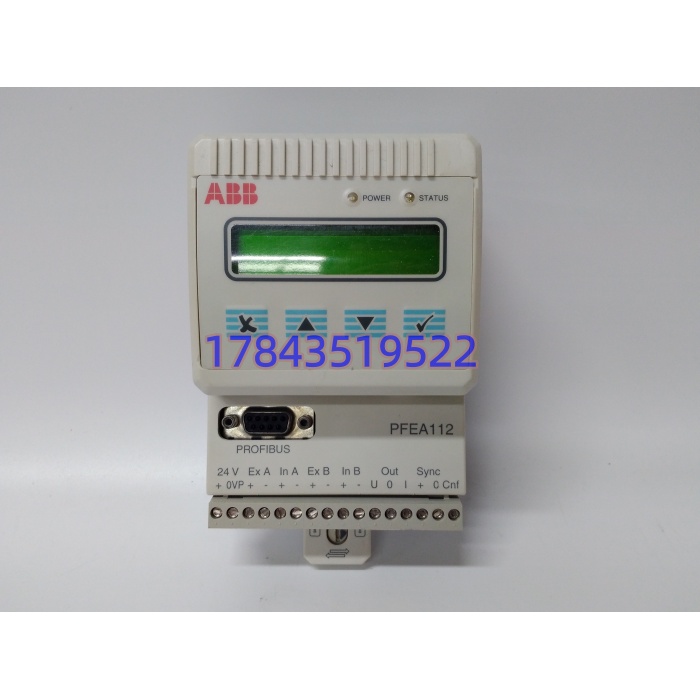

PFEA112-20 是 ABB 在卷材张力测量里用了十几年的张力电子装置，定位很窄：专门配 ABB Pressductor 压磁张力辊（PFTL101B、PFCL 等），给传感器送 330Hz 励磁，把微弱的磁致阻抗变化解算成干净张力值，再经模拟量或 PROFIBUS-DP 送 ACS800/DCS800 传动或 800xA/AC 800M。它不替代控制器 PID，只把”力”变成”数”，前面机械、后面总线。
坦白讲，这卡被网上一堆商家标成”AO 模块””HART 卡””AC800M 模拟输出板”，全是 SEO 乱挂。真货铭牌写 Tension Electronics，DC 24V 供电，带 330Hz 励磁端子，跟 S800 的 AO 卡、DCS800 的 PFEA 励磁接口板（注意：DCS800 里也有 PFEA 前缀的驱动接口板，但型号不是 PFEA112-20）完全两路货。和 PFEA111 比，112-20 多 PROFIBUS-DP 和 LCD；和 PFEA122 比，112 是 DP 不带 PN/ENIP。竞品差异就一句：第三方张力放大器（如 Dover、Montalvo）能接压磁头但 GSD 和励磁相位不跟 ABB 辊子严丝合缝，换它往往要重标零点。
应用场景与行业案例
我在现场遇到过最烦的是复卷机张力值每 5 秒跳一次，像呼吸。查了两天是上家集成商用普通应变片放大器代 Pressductor 辊，330Hz 励磁没有，压磁头输出相位错了，滤波怎么加都救不回来。
典型场景：
- 造纸机湿部/压光机：Pressductor 辊测纸幅张力，PFEA112-20 出 DP 进 AC 800M，断纸率直接挂考核。
- 薄膜双向拉伸（BOPP/BOPET）：A/B 双辊差值判断跑偏，模拟量给收卷变频器做恒张力。
- 铝箔轧机：压磁辊耐油污耐高温，第三方放大器活不过半年，ABB 原厂件在轧机油雾里能扛。
- 线缆护套挤出：放线架张力闭环，PFEA112-20 的 1500ms 重滤波压得住挤出机脉动。
- 印刷机凹印单元：老机改造，原图就是 PFEA112-20 带 DP，换 PN 版 PFEA122 要改 PLC 组态，产线不给停机窗口。
真实案例：2023 年华东某特种纸复卷机，夜班断纸 4 次。旧 励磁输出脚虚焊，330Hz 变 310Hz，张力算出来偏低 8%。备件间翻出 2015 年库存 3BSE050091R20 密封件，旧板拍铭牌比对 Rev，新板装轨、灌 GSD、从 EEPROM 调出原标定（零点/满度都在），20 分钟恢复。电气班长说”这铁盒子不显眼，但它一瘸，全车间甩纸”。后来我们把 DP 终端电阻和励磁屏蔽接地重新单点接柜壳，再没周期跳变。
