描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 制造商 | ABB（Measurement & Analytics） |
| 订货号 | 3BSE050091R20（替代旧号 3BSE030369R20） |
| 张力传感器输入 | 2路（可接PFCL 201/301E、PFTL 101/201/301E、PFRL 101等） |
| 传感器激励信号 | 330 Hz，0.5 A RMS |
| 输出信号 | 电压 0~±10V + 电流 4~20mA（带可调滤波） |
| 显示功能 | A、B、A+B、A-B 张力值实时显示 |
| 通信接口 | Profibus-DP 从站，最大 12 Mbit/s，地址范围0-125 |
| 供电电压 | 24 V DC（18-36 V DC范围） |
| 功耗 | 7.5 W |
| 防护等级 | IP20（标准版，可定制IP65版） |
| 工作温度 | +5°C ~ +55°C |
| 重量 | 约0.5 kg |
| 支持单位 | N, kN, kg, lbs, N/m, kN/m, kg/m, PLI |
产品深度介绍

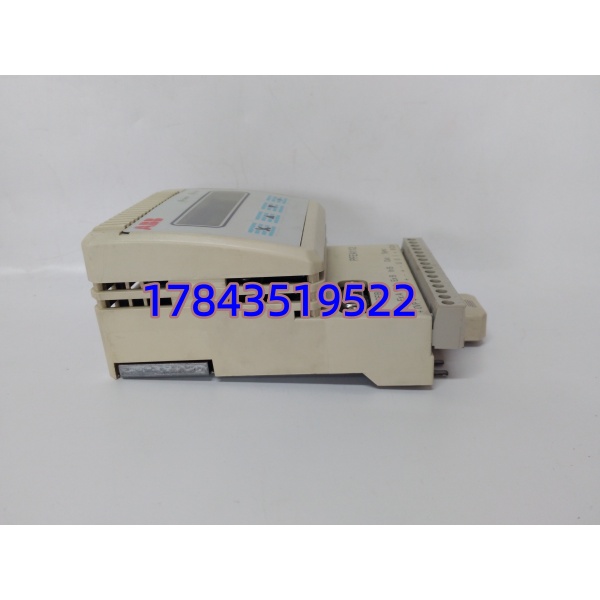

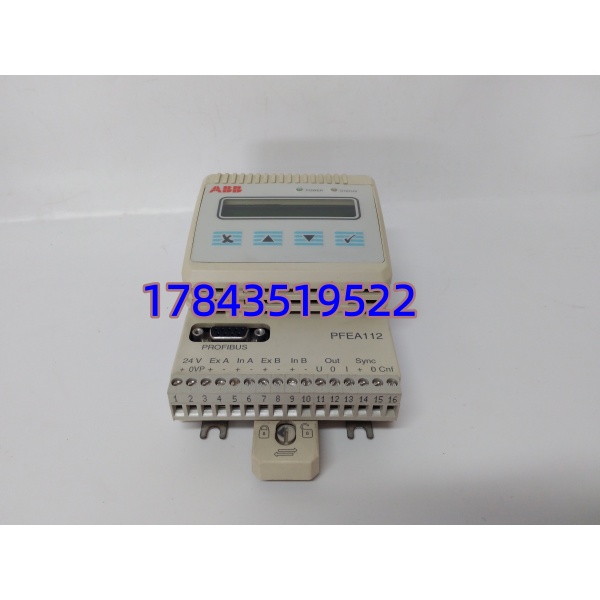

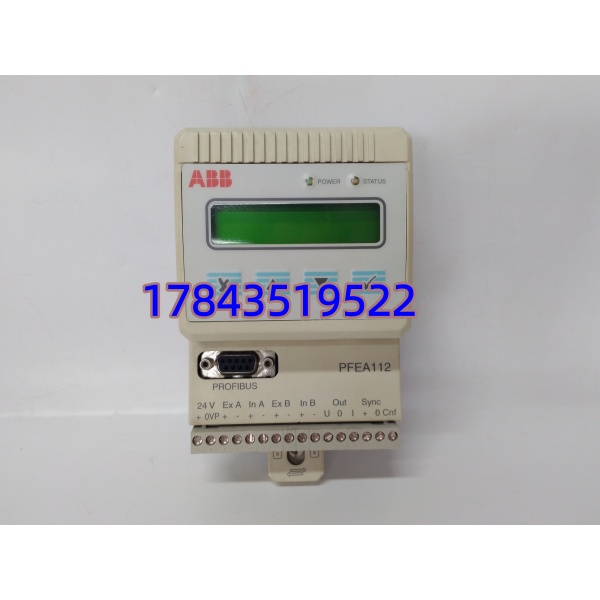

ABB PFEA112-20（3BSE050091R20） 是ABB测量与分析部门推出的张力控制器/张力电子装置，属于PFEA112系列的标准型号。它采用压磁效应原理，通过向两个张力传感器（如PFCL、PFTL系列压头）提供330 Hz激励信号，采集并处理毫伏级应变信号，经放大、滤波、矫正后输出精确的张力测量值。它广泛用于卷材加工、纸张印刷、纺织包装、金属箔带、电缆生产等需要精确控制张力的场景。
这块控制器的核心设计理念是 “精准控制 + 灵活通信”。
精准控制层面，它支持2路独立的张力传感器输入，能分别显示A、B侧单路张力值以及A+B合成值或A-B差值，方便诊断负载不平衡问题。内置的PID闭环控制算法和可调数字滤波器（默认250 ms）能有效抑制机械振动和环境干扰，控制精度达±0.5%。用户可通过面板按键现场设定目标张力、单位、量程及PID参数，支持手动/自动/恒张力三种模式切换。
灵活通信层面，这是PFEA112与PFEA111的核心区别——PFEA112标配 Profibus-DP 接口（PFEA111无DP接口）。通过这个接口，PFEA112可作为从站（地址范围0-125）直接接入西门子或ABB的PLC/DCS系统，将张力实际值以数字化方式传输，彻底避免了长距离模拟信号传输中的干扰问题。这一点在冶金、造纸等电磁环境恶劣的车间尤为重要——数字化总线传输，比拉一根几十米的0-10V屏蔽线靠谱得多。
质量控制与测试流程
对于张力控制器这类精度敏感型仪表，发货前执行以下流程：
1. 入库验收检测
- 来源追溯: 核验采购凭证及原产地（瑞典/塞内加尔），确认型号3BSE050091R20无误。
- 外观检查: 检查外壳无破损、端子无氧化、标签无篡改、液晶屏无破裂。确认IP20防护盖板完好。
2. 上机功能真机测试
- 测试环境: 搭建24V DC供电平台，接入模拟张力传感器信号源（或专用仿真器）和Profibus-DP主站。
- 通电自检: 施加24V DC电源，观察上电启动序列及LED指示灯状态（电源/运行/故障）。
- 传感器激励验证: 用示波器测量传感器激励端（X1:5-6），确认330 Hz/0.5A RMS信号正常。
- 模拟量输出测试: 对张力传感器输入端施加模拟信号，用Fluke万用表实测0-10V电压输出和4-20mA电流输出是否线性跟随。
- 通讯测试: 将模块接入Profibus-DP网络，通过主站读取GSD文件（ABB_0716.GSD，Ident Number 0x0716），验证地址设置和数据交换是否正常。
- 面板功能验证: 测试按键操作、菜单导航及单位切换功能。
- 老化测试: 连续运行>24小时，监测温升及测量值漂移。
3. 最终质检与包装
- 防静电包装: 模块装入防静电袋密封，贴附QC合格标签。
