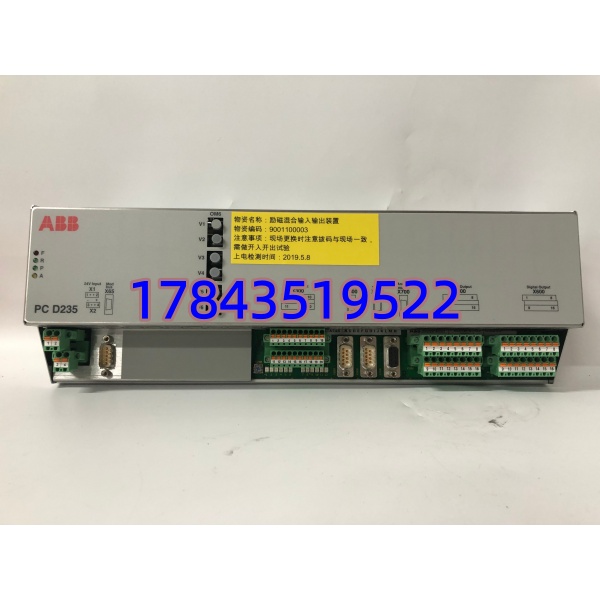

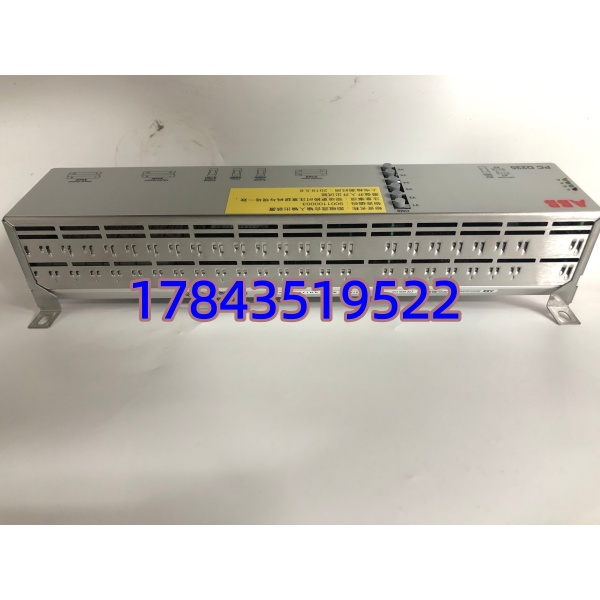

描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | ABB PCD235A101；等效代号 3BHE022333R1061（PCD235A Version 101） |
| 模块类型 | Procontrol P 系统分布式控制单元 (DCU / Process Control Module) |
| 适用系统 | ABB Procontrol P DCS（大型火电/水电单元控制站） |
| 处理器 | Motorola 68030 / 68040 衍生核（依具体硬件版本），带浮点单元 |
| 存储器 | 板上 DRAM（典型 4~16 MB 依版本）+ EEPROM/Flash 固化区 + 电池备份 SRAM |
| 非易失保持 | 通过机柜超级电容或板载电池保持关键寄存器（电池型号需核对机架） |
| 系统总线 | Procontrol P 并行/串行总线连 I/O 扩展模块及对等 CPU |
| 通讯接口 | Procontrol Bus + 串行服务口（用于 PG710/PG730 编程器或工程师站） |
| 冗余支持 | 支持双 CPU 热备（Active/Standby 自动切换，需配冗余机架） |
| 编程/组态软件 | ABB Procontrol P Engineering Tools（PG710 或 Windows 版 Corus/Advant 兼容工具） |
| 供电要求 | 通过 Procontrol P 机架背板供电（典型 ±5V/±12V 或 24VDC 依机架版本） |
| 工作温度 | 0~+60°C（柜内），存储 -40~+85°C |
| 相对湿度 | 5%~95% 非冷凝 |
| 物理规格 | 双欧洲卡（约 233×160 mm Double Eurocard），插 Procontrol P 控制站机架指定槽位 |
| 认证 | CE / IEC 61131 / 原厂 GL 船级社认可（依具体批次） |
产品深度介绍
Procontrol P 机柜里那块带电池座和 DB9 服务口的双高板——PCD235A101 就是它。它是 ABB 上世纪 90 年代至 2000 年代初大型火电/水电 DCS 的核心控制 CPU，跑过程控制算法（PID、顺控、联锁）、周期性扫描 I/O 映像并通过 Procontrol 总线跟 I/O 站及上位网络交换数据。
A101 是 PCD235 系列中的一个硬件/固件版本号（对应 3BHE022333R1061），现场替换必须核对原拆机完整型号及所配 firmware 版本——早期 Procontrol P 系统对 CPU 版本一致性要求较严，混版可能拒认或报配置错。它本身不带 I/O 端子，所有现场信号经 I/O 扩展模块挂背板，PCD235A 只负责运算与通讯。这套系统至今在国内大量 300MW/600MW 机组仍在服役，原厂早已 EOL，备件基本靠渠道库存。
应用场景与行业案例
前年帮一个做 300MW 机组热控维护的朋友排查——#2 炉 B 侧给粉机顺控无故翻”Force Init”，查下来是 Procontrol P 控制站里 PCD235A101 板载后备电池耗尽，一次失电后 SRAM 里保持的步序计数器丢了。老系统最怕这种”隐性衰老”：CPU 不坏，但电池/电容到期悄悄埋雷。PCD235A 就是这套老 DCS 的大脑，它一趴窝整面控制站脱网。
典型应用场景：
- 大型火力发电厂 — 锅炉/汽机控制站 (BMS/CCS/TCS)
300MW/600MW 亚临界/超临界机组 Procontrol P DCS 中承担燃烧管理(BMS)、协调控制(CCS)、汽机顺控(TCS)。要求双 CPU 冗余配置下无单点故障跳站。
- 水力发电 — 机组监控与调速器接口
混流式机组 Procontrol P 平台做机组 LCU，处理断路器、灭磁开关、导叶开度 PID 及同期允许逻辑。
- 工业自备电厂 / 纸浆造纸 — 过程控制站
连续生产工艺线中做蒸煮/碱回收工段顺控与 PID 调节，系统生命周期长（15~25 年），原厂 EOL 后靠库存备件延续运行。
- 老装置延寿改造 — N+1 冷备储备
原厂早已宣布 Procontrol P 部分模块 EOL，关键控制站按 N+1 留冷备，避免非计划停机等进口调货（通常 8~12 周甚至更长）。
案例：某 300MW 燃煤电厂 Procontrol P 控制站 CPU 异常
去年秋天，华北某 300MW 机组 #1 炉 BMS 控制站突报 “CPU Memory Parity Error”，RUN 灯灭后自动切换 Standby CPU 接管——幸亏配了冗余。原厂答复 PCD235A101 已 EOL，调货无期。
热控专工联系我们，确认库存后安排上机全功能测试（含 PG 工具握手、最小工程下载、冗余切换验证、24h 热运行），隔日发出。现场插回 Slot 1，Download All（含原工程备份），RUN 灯闪烁，BMS 站恢复在线冗余。
事后专工把两条写进规程：每年入冬前测一次机柜超级电容容量；关键控制 CPU 按 N+1 留冷备——”这系统再跑十年没问题，但没备件是真心慌。”
