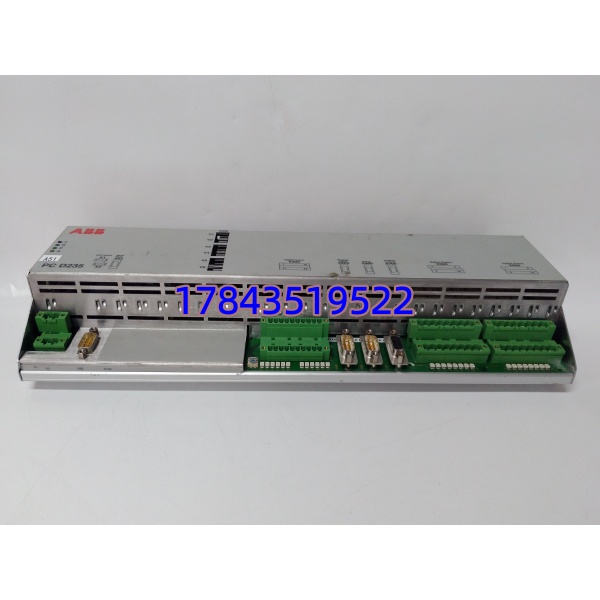

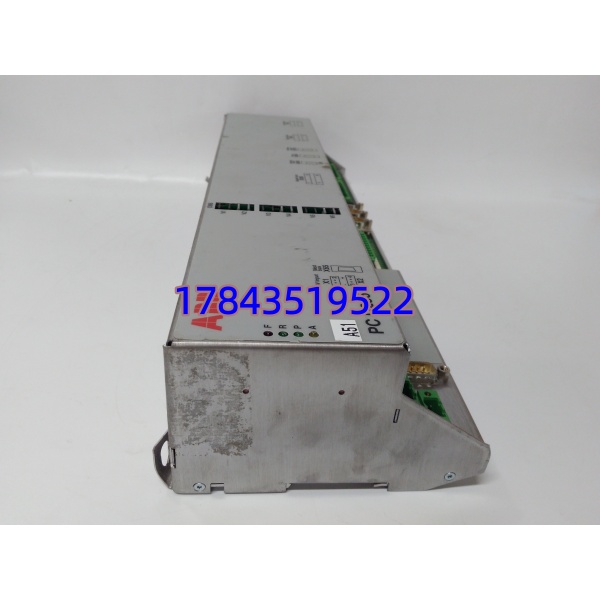

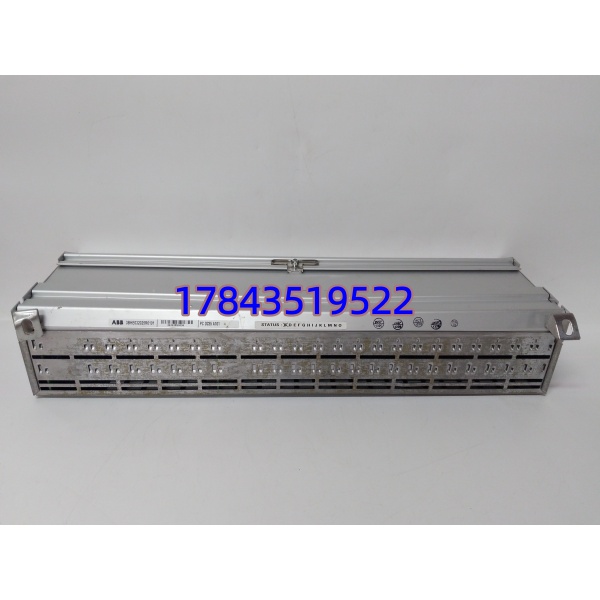

· 型号：PCD235A101（3BHE032025R0101）
· 品牌：ABB
· 系列：PCD235 — UNITROL 6000 励磁系统主控模块
规格参数
- 产品型号：PCD235A101
- ABB订货号：3BHE032025R0101
- 产品类别：励磁控制/AVR处理模块（Excitation Control Unit），PBA机架 Slot A
- 适用系统：ABB UNITROL 6000（PCD235架构）、UNITROL 1000 部分版本、AC800PEC 早期机架
- CPU：32位 RISC 嵌入式处理器（Motorola/PowerPC依版本）
- 存储器：DRAM（运行）+ Flash/EEPROM（参数/固件/录波，通常为插槽式 EEPROM 卡）
- 背板总线：S100 High-speed Bus（连接 ADCVI 采样板、GFD233A 通讯板、本地 I/O）
- 供电电压：背板 5 V DC ±5%，典型功耗 8~15 W；整机常由 24V DC 冗余双电源经 PBA 背板分配
- 模拟输入(AI)：3路 ±10V 或 ±20mA（PT/CT 采样，差分/单端可选，依版本）
- 模拟输出(AO)：3路 ±10V（12位分辨率，励磁参考/监视）
- 数字输入(DI)：12路 24V/48V 干接点兼容
- 数字输出(DO)：16路继电器输出（最大 250V AC/5A 或 30V DC/5A）
- 温度输入：3路 PT100/PTC（励磁绕组、轴承温度监测）
- 通讯接口：RS-232/RS-485（Modbus RTU）、以太网、3×高速光纤收发口（与功率柜/GSD231交互）
- LED状态指示：RUN / ERR / WD(Watchdog) / COM（依版本丝印）
- 安装方式：3U 插卡式，垂直插入 PBA 机架背板
- 工作环境：0℃ ~ +60℃，5%~95% RH（非冷凝）
- 存储环境：-40℃ ~ +85℃
- 认证：CE，需核对原柜 UL/ATEX 适用性
产品介绍
PCD235A101 是 ABB UNITROL 6000 励磁装置的核心 AVR 主控板，插在 PBA 机架 Slot A 位，跑 PID＋PSS2A 自动电压调节算法，通过 S100 总线与 ADCVI（采样）、GFD233A（通讯/光纤）、功率柜接口板实时交互。简单说，它管着发电机机端电压的闭环控制和限制逻辑——它挂了，机组就得解列。
和老款 PCD230A 比，PCD235A 运算能力更强、固件支持更多限制器（OEL/UEL/MEL）和录波功能，且可通过插槽式 EEPROM 卡保留参数实现快速换件恢复。该型号已停产，市场流通多为全新原装库存或测试良品，采购时重点验 HW Revision 与固件版本匹配性。
应用场景与行业案例
我修过几套 UNITROL 6000，凌晨两点励磁报警”PCD235 COM LOSS”，查下来是老模块 EEPROM 老化导致参数偶发丢失——这种 A 类关键件没带热备就是赌命。
典型场景：
- 火力/水力发电厂 — 发电机励磁屏 UNITROL 6000 主控制器，非它不可因为是 S100 私有总线架构，通用 DCS CPU 无法替代
- 自备电厂/大型工业企业 — 孤网运行机组 AVR，要求快速动态响应和 PSS 抑制低频振荡
- 核电辅助机组励磁柜 — 老款 PCD235 架构改造受限，通常只做同型号替换保认证
- 老款 AC800PEC 早期传动+励磁一体柜 — 部分早期版本兼容，需核对硬件 Rev
真实案例：南方某 300MW 火电厂 #2 机 UNITROL 6000 报”CPU Watchdog Trip”，励磁失步，机组解列。原厂已停产，库房无备件，紧急调一块测试通过的 PCD235A101（同 HW Rev，EEPROM 卡平移旧参数），插回、上电、参数自动装载，10 分钟内并网恢复。老师傅后来拍桌子说——早该按每套 UNITROL 6000 留一块 Buffer Stock，别等停机再找。
