描述
产品详情

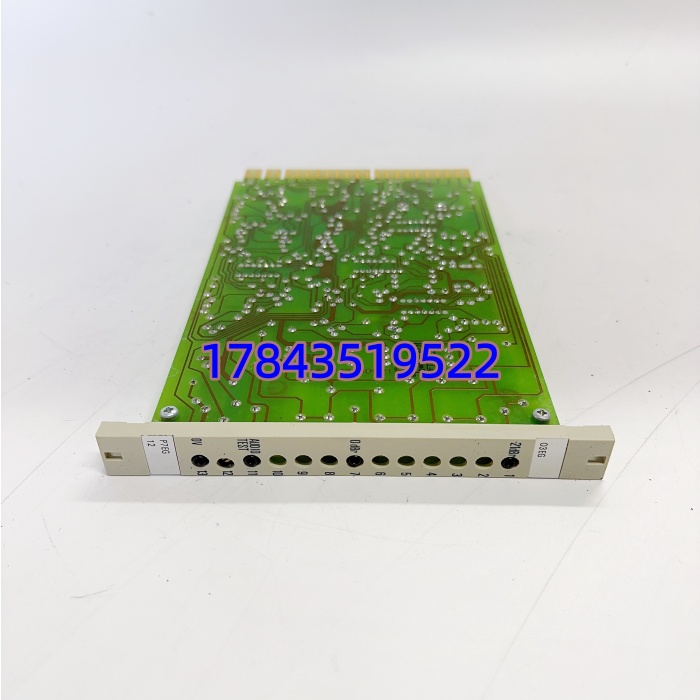

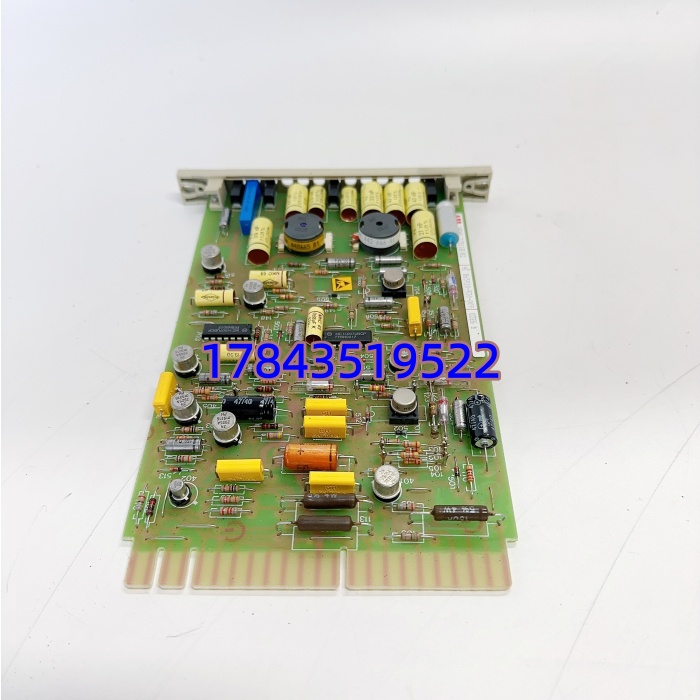

· 型号：O3EGb（完整物料 HENF315118R2）
· 品牌：ABB Ltd.
· 系列：Harmony / Advant OCS / AC 800F Freelance — Binary Output Module（O3EGb 系列，部分批次对应 AC 800M HI Safety DO）
规格参数
- 产品标识：O3EGb Binary Output Unit，物料号 HENF315118R2
- 适用系统：ABB Advant OCS / Freelance 2000 / AC 800F / Symphony Plus Harmony 机架；安全版亦可用于 AC 800M High Integrity SIS（配 TB540F 基座）
- 输出通道数：通常 8 或 16 通道（依具体硬件版本，以铭牌为准）
- 输出类型：晶体管 PNP（源型）或继电器触点（依选配），安全版为冗余 PNP with cross-monitoring
- 额定负载电压：DC 24V（范围 20～30Vdc），继电器版可切换 AC 250V/DC 30V 小负载
- 每通道负载电流：晶体管 0.5A max（阻性），继电器 2～5A（依具体接点规格）
- 安全等级（HI 安全版）：SIL 2 / SIL 3 per IEC 61508，Fail-Safe to OFF on internal fault
- 隔离方式：通道-逻辑侧光电隔离 ≥1500Vac，通道组分隔离
- 诊断功能：通道短路/过载/断线检测（安全版），模块自检，故障 LED 指示
- 安装基座：需配 Harmony TB520（标准）或 TB540F（本安/安全），端子排独立
- 背板通讯：S100 I/O Bus（Harmony 架构）或 CEX Bus（AC 800M HI 架构）
- 前面板指示：每通道 Output ON LED + Module Run/Fault/Test LED
- 工作温度：0℃～+55℃（工业级，安全版 -25～+60℃）
- 防护等级：IP20（控制柜内安装）
- 认证：CE / UL / cUL / IEC 61508 SIL（安全版），ATEX 本安配合栅
产品介绍
O3EGb HENF315118R2 是 ABB Harmony 架构里的二进制输出模块，也就是俗称的 BOU（Binary Output Unit）。在 Advant OCS / Freelance / AC 800F 系统里它负责把控制器算出的开关量逻辑变成 24Vdc PNP 输出或继电器接点，去驱动现场电磁阀、电机接触器和指示灯。部分批次（带 HI 标记）是 AC 800M High Integrity 安全系统用的 SIL 3 数字量输出，带交叉监测与 Fail-Safe 切断——专用于 ESD 跳闸回路、锅炉 MFT 燃料阀切断这类安全功能。
有一点要注意：这模块必须配对应基座（TB520 标准 / TB540F 安全本安），端子排不在模块本体上。老站最常见的故障模式是继电器版接点氧化导致输出时通时断，或安全版因外部感性负载未加续流二极管频繁报通道诊断故障。换件时务必确认同 HENF 后缀——不同批次输出类型（晶体管 vs 继电器）和 SIL 等级不通用。
应用场景与行业案例
我在化工厂遇过最典型的：老 Advant OCS 控制甲醇进料电磁阀，O3EGb 继电器版某通道接点粘连导致进料阀关不严，安全联锁差点失效。拆下来看继电器簧片烧蚀——多年带感性负载没并二极管。换上新模块并联续流二极管后再没出过事。
典型应用：
- 电厂锅炉 MFT / 汽机 ETS：安全版 O3EGb 驱动燃油/气快关阀跳闸线圈，SIL 3 Fail-Safe 确保故障时不拒动不误动。
- 石化装置 ESD 紧急切断：连接 ESDV（紧急切断阀） solenoid，配合 TB540F 本安基座用于 Zone 1/2 区域。
- 水/废水处理厂：标准版驱动加药泵接触器、反冲洗阀电磁阀，与 Freelance 系统直接背板通讯。
- 造纸/冶金辅机控制：启停输送机电机接触器、液压站电磁阀，用继电器输出版直接带 AC 220V 线圈。
真实案例：
西北某自备电厂 #3 炉 MFT 柜，夜班巡检发现一块 O3EGb（安全 DO 版）Fault LED 恒亮，所有燃料阀输出被系统强制切断——幸亏是调试验证阶段不是运行期。查明是模块内部自检电路老化。库房有块测好的拆机件（同 HENF315118R2），断电退压板 → 拔出旧模块（连同基座 TB540F 确认锁紧销） → 插入新模块 → 核对硬件 ID → 下装 SIS 应用并做通道测试 → 15 分钟恢复保护投运。保护专工说：”这卡再没亮过红灯。” 说实话，新 PSDI 安全模块要改底座和接线，半夜干不完，原型号替换才是正解。
