描述
产品详情

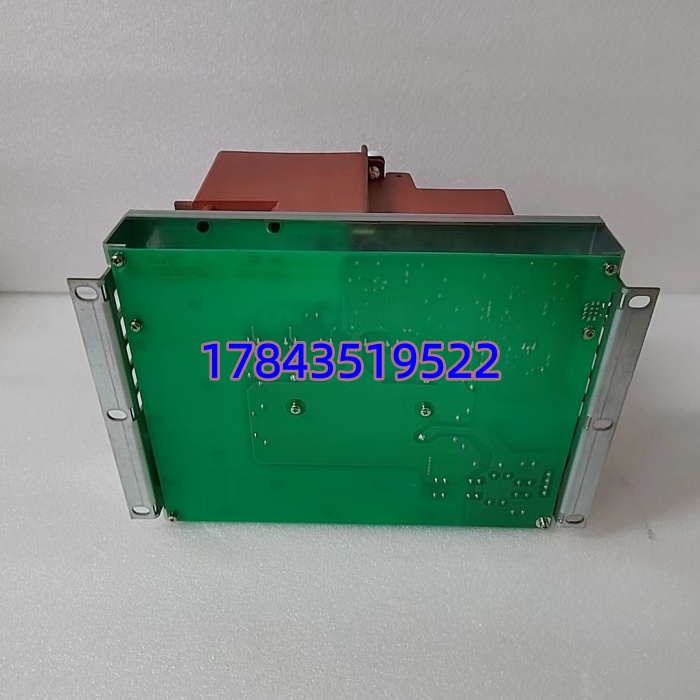

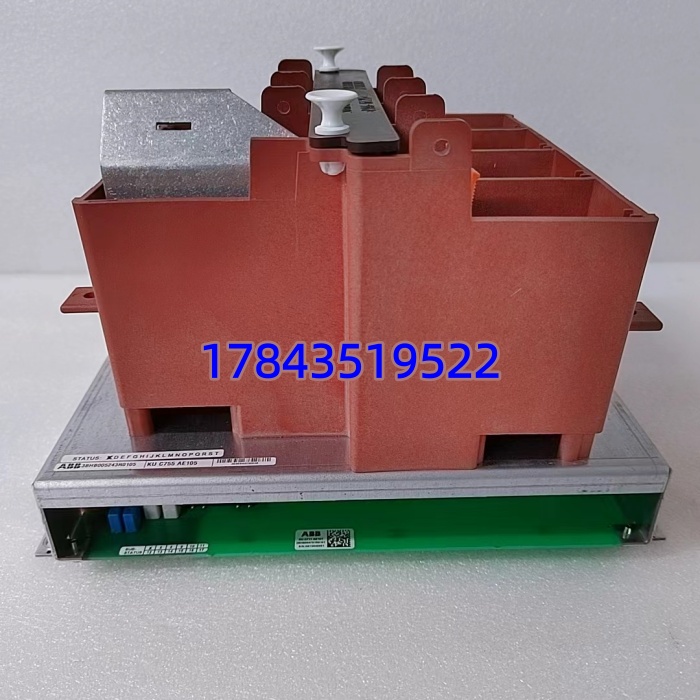

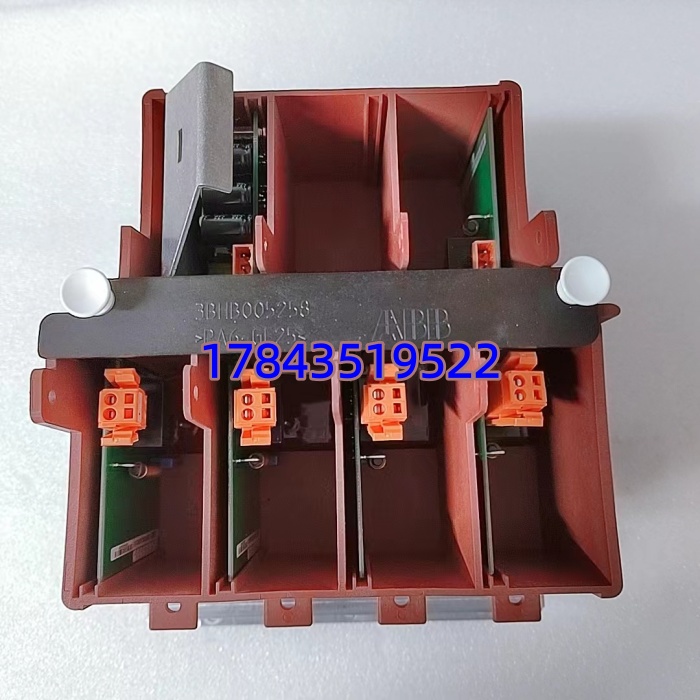

· 型号：KUC755AE105
· 品牌：ABB
· 系列：ACS1000 / ACS5000 / ACS5800 高压变频器功率单元控制板（KUC755系列）
规格参数
- 产品类别：高压变频器功率单元控制板 / Cell Control Board（KUC系列）
- 硬件型号：KUC755AE105
- ABB物料号（Order No.）：3BHB005243R0105
- 适用系统：ABB ACS1000、ACS5000、ACS5800 中高压变频传动系统功率单元
- 核心功能：单元CPU控制、IGBT脉冲驱动与隔离、单元电压/电流/温度采样、硬件过压过流保护、光纤DDCS通讯
- 处理器：板载32位MCU/DSP（型号以原厂BOM为准，不对外公开）
- 通讯接口：DDCS光纤接口（与变频主控PM/SDCS通讯），部分版本带本地诊断接口
- IGBT驱动：生成并隔离PWM脉冲，含去饱和检测(Desat)及软关断
- 保护功能：单元过压、过流、欠压、过热硬件保护及故障上传
- 供电方式：由功率单元内部辅助电源取电（通常为±15V/+5V，非外部24V独立输入）
- 安装方式：插装于功率单元内部主控插槽，通过针座/排线连接驱动板
- 物理尺寸：约 100–150mm × 80–120mm（依功率单元型号，需核对）
- 重量：≈0.2–0.4 kg
- 工作环境：0°C ~ +55°C（典型，依单元散热条件），5%~95% RH 无凝露，IP20（柜内安装）
- 认证：CE / UL（依出厂批次，以板面标识为准）
产品介绍
ABB KUC755AE105（3BHB005243R0105）是 ACS1000/ACS5800 系列中高压变频器每个功率单元内部的核心控制板——相当于单元级的”小脑”。它接收上级主控（通常经 SDCS 或 PM 模块的光纤 DDCS 链路）下发的 PWM 指令，生成功率单元 IGBT 的隔离门极驱动脉冲，同时实时采集单元直流母线电压、输出电流和散热器温度，一旦发现过压或过流立即硬件封锁脉冲并上报故障。这块板子和单元驱动板、吸收电容、IGBT 共同构成级联 H 桥的一个功率单元。
坦白讲，我在现场见过最多的故障不是板子本身烧，而是功率单元炸 IGBT 时连带把 KUC 板的驱动侧光耦和电源部分打坏。换板时要同步检查驱动板、光纤头是否脏污——只换 KUC 板不查光纤，通电可能又报”单元通讯故障”让你白跑一趟。
应用场景与行业案例
痛点切入
高压变频带风机或压缩机运行时，若某个功率单元 KUC 板 DSP 锁死或光纤收不到同步帧，系统报”Unit Communication Loss”或”Cell Failure”，整台变频跳闸，上游工艺全线停。这类故障往往没有明显外伤，旧板目测完好但就是不通讯，必须手边有冷备才能快速恢复。
典型场景
- 电厂引/送风机、给水泵变频改造（ACS1000/ACS5000）：级联单元内 KUC755AE105 负责单元控制——非它不可因为必须与主控光纤协议版本严格匹配。
- 石化/炼油大型压缩机变频驱动（ACS5800）：高温高湿环境，单元控制板偶发锁死，要求备件与原单元硬件版本一致。
- 矿山提升机/皮带运输机高压变频：多单元串联，任一块 KUC 板故障导致单元旁路或停机，需按单元数量按比例储备备件。
- 冶金轧机主传动水冷变频单元：高震动场合，板卡插座氧化导致通讯闪断，定期轮换检测有必要。
真实案例
