描述
产品详情
· 型号：GFD212A
· 品牌：ABB
· 系列：UNITROL 6000 / AC800PEC / ACS6000 电力电子控制机架
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | PEC 子架内接口/门极驱动接口板（Interface & Gate Firing Interface） |
| 模块总成号 | GFD212A（A=硬件修订尾标） |
| 基板总成号 | 3BHE020356R0101（Base Board Assembly） |
| PCBA 号 | 3BHE020357P201（内含光发/接收小板，常被商家单列为“光引擎”） |
| 适用系统 | UNITROL 5000/6000 励磁、AC800PEC、ACS6000 中压变频、MACH2 HVDC 接口段 |
| 核心功能 | 反馈信号隔离采集 + 门极触发脉冲转发 + 光纤电光转换 |
| 光纤通道 | 2 路独立 TX/RX（ST/FC 依配置），820nm 或 1300nm 依光模块 |
| 隔离能力 | 控制逻辑-功率侧电气隔离 ≥2500VAC，通道间隔离 |
| 逻辑供电 | 背板给 5VDC + 24VDC，无外部端子电源 |
| 处理资源 | 板载 FPGA/专用逻辑做实时信号仲裁（非通用 CPU 跑 PLC 程序） |
| 安装方式 | PEC 子架欧卡导槽插卡，面板螺钉锁地 |
| 尺寸/重量 | 约 233×160mm（欧卡） / 0.6~0.9kg 依版本 |
| 工作温度 | 0~+70℃（柜内自然对流，依修订版以原厂手册为准） |
| 诊断 | 板载 Run/Fault LED，光链路异常、硬件自测失败上送主控制器 |
| 易混型号 | GFD211（前代）、GFD213（后修订）、CI854（Profibus 卡，完全不是一物） |
产品介绍

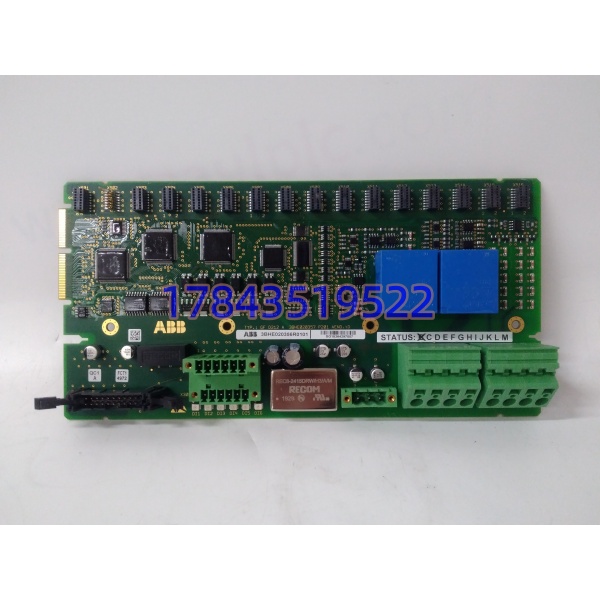

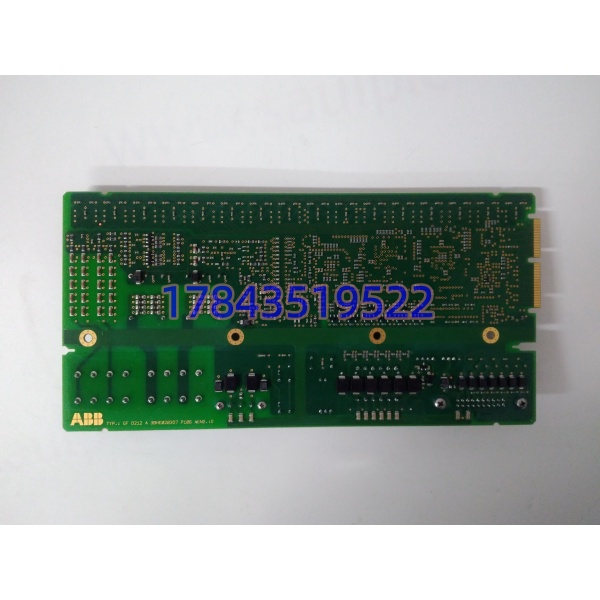

GFD212A（3BHE020356R0101 基板 + 3BHE020357P201 光发 PCBA）是 ABB 大功率励磁/变频机架里“控制脑和功率桥之间那块光电中转站”——AC800PEC 或 UNITROL 主控制算完触发角，经背板把数字触发命令给 GFD212A，板子做电气隔离、FPGA 做抖动滤除，再经 2 路光纤把门极脉冲打到晶闸管/IGCT 栈上的光收模块；反过来功率侧电流/电压反馈经另一路光纤回传， 转成背板并行信号喂给主控制器做闭环。它不存励磁曲线、不跑 PID（PID 在 PEC 主卡），自己只干“隔离+转发+自诊”三字。
和 CI854A（800M 的 Profibus 通信卡）完全不互通，和 REG216（发电机保护继电器）是两套机箱，和 GFD211 是前代兼容关系（A 尾标修订，固件需核对）。坦白讲，买它的人 100% 是水电/火电励磁柜、铝厂电解整流、ACS6000 传动柜点检发现“Gate Drive Fault”“Fiber Link Timeout”，拆开 PEC 子架看到 面板 Fault 灯常亮或光口积灰，备件单按 3BHE020356R0101 补总成——新项目 ABB 在 UNITROL 6000 后期和 ACS880 平台已迭代，但老机组还得靠它续命。
应用场景与行业案例
我在水电厂遇过最典型的：UNITROL 6000 励磁，夜班报“ Ch B Fiber Timeout”，励磁电压偶尔阶跃。维护先疑光缆，换缆不行；拔 看——B 路 ST 光口内侧有白色粉尘（发电机风洞粉尘顺光缆渗入），光损耗 2.1dB 超阈。用无水乙醇擦光口、换 3BHE020357P201 光发小板（库存拆机，ABB 原厂激光标），Fiber 链路回 0.3dB，再没 Timeout。
典型场景：
- 水电/火电励磁：UNITROL 6000 控制发电机磁场电流， 把触发脉冲光隔离送晶闸管桥，单路光发失效不误励。
- 铝电解整流：大电流整流机组多桥并联，门极脉冲同步精度靠 隔离转发，否则桥间环流炸熔断器。
- 钢厂 ACS6000 主传动：轧机传动 IGBT/IGCT 门极驱动，强 EMI 环境下光纤隔离是刚需。
- 燃气轮机静态变频启动（SFC）：脉冲触发相位精度毫秒级， 抖动滤除保换相顺序。
- MRO 备货：ABB 电力电子老件续供走专项渠道交期 12-20 周，停机等不起走拆机。
真实案例：前年云南某梯级水电，#2 机励磁系统春检自测报“ 3BHE020356R0101 BIST fail”。仪表登 PEC 子架，拔板闻到有轻微电容电解液味，板载 5V 逻辑 DC-DC 输出纹波 180mV（标称<50mV），FPGA 偶发复位。备件间有块 2014 年 ABB 原厂 （3BHE020357P201 光发小板封胶完整、背板针无氧化），关机换板、光纤重清洁对接、PEC 上电 Run 灯常亮，励磁空载试验通过。电气主任原话：“PEC 子架里的 GFD 板和保护继电器、800M 通信卡要分开列备件，光口积灰和电容老化是两个 PM 条目。”这就是电力电子接口板的现场账。
