产品详情

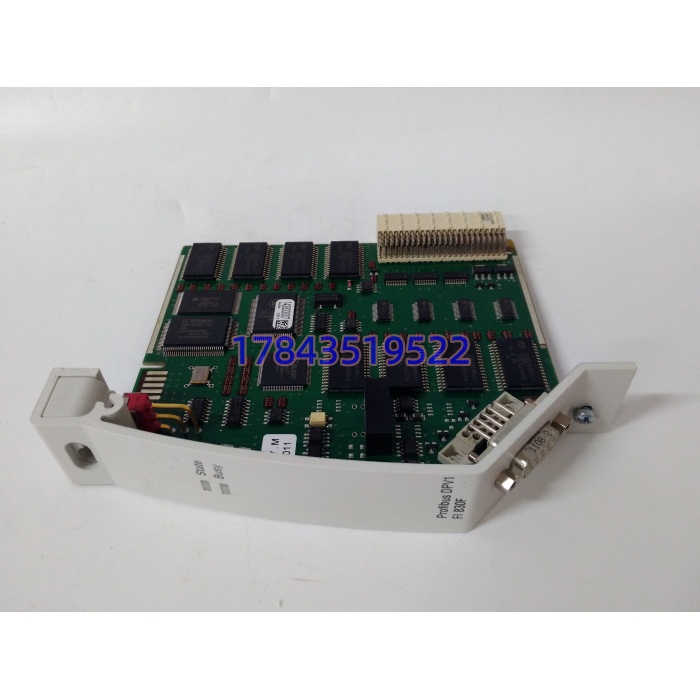

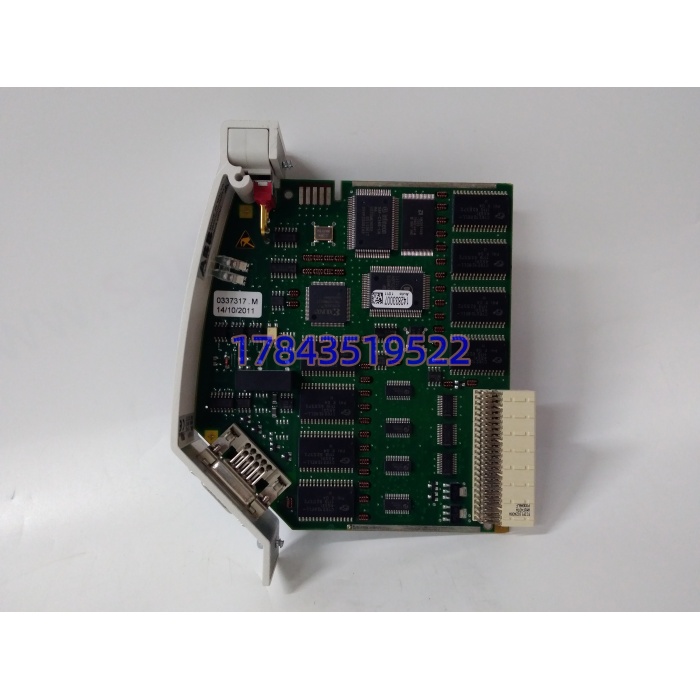

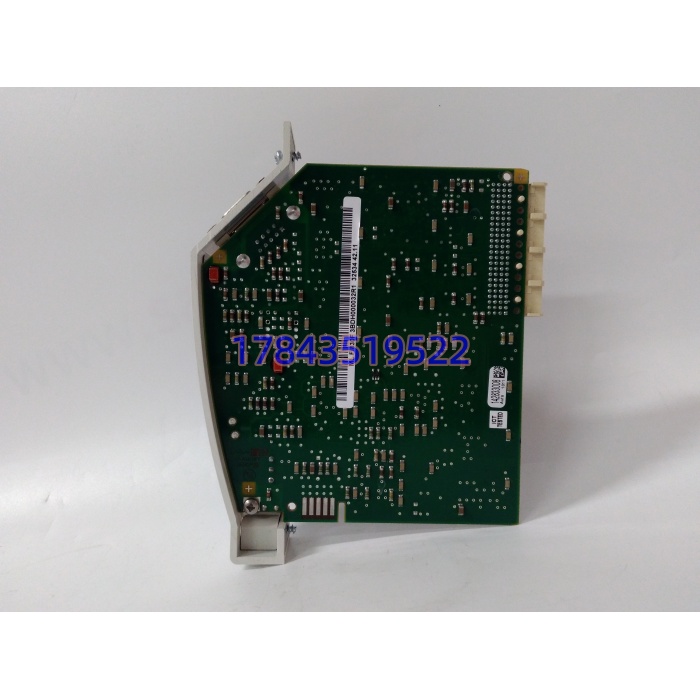

· 型号：FI830F
· 品牌：ABB
· 系列：Freelance AC800F
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | FI830F，订货号 3BDH000032R1 |
| 产品类型 | Profibus DP V1 主站模块（Class 1 / Class 2 Master） |
| 所属系统 | ABB Freelance AC800F（PM802F / PM803F），插 F1–F4 现场总线槽 |
| 协议标准 | Profibus DP V1（DIN 19245 Am.1），兼容 DP-V0 |
| 传输速率 | 9.6 k / 19.2 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 Mbaud，软件可配 |
| 物理接口 | 1×DB9 母头（RS485 半双工，DIN 41652）；部分 Rev 标双通道 A/B 实为同芯片冗余口，以原厂手册为准 |
| 从站容量 | 协议上限 126 个；工程建议单主站 ≤32–64 保抖动（124/126 是协议数不是设计数） |
| 板载资源 | 256 KB 共享 SRAM（渠道有标 128 KB 的，以原厂 Datasheet 为准），卸主单元内存 |
| 电气隔离 | 总线侧 ↔ 背板 500 V AC（渠道标 1.5 kV 多为错配 FI810F 参数） |
| 供电 | AC800F 背板 24 V DC（19.2–31.2 V），典型 2.8 W，最大输出 5 V±5% / 20 mA 给终端 |
| 冗余 | 双 AC800F 下主站冗余；线冗外加 RLM01 链路盒 |
| 热插拔 | 支持运行期插拔（严格来说需按 AC800F 维护规程，不要在 DP 令牌轮转异常时猛拔） |
| 组态工具 | Control Builder F（CBF），无需外部 DP 配置器，第三方主站导入 GSD 即可 |
| 诊断 LED | Pwr（绿/红）、Busy（绿=持令牌主站）、DP 状态（橙=已识别未激活/红=错误） |
| 机械尺寸 | 28 × 125 × 155 mm（W×D×H），约 0.15–0.26 kg |
| 工作环境 | -20 ℃ ~ +70 ℃（运行），5–95 % RH 无冷凝，IP20 柜内 |
| 认证 | CE / UL / cUL，RoHS 原厂标 Not Compliant（legacy 件） |
产品介绍
从维护者视角切：AC800F 柜里 EI813F 管”控制器↔上位机”，FI830F 管”控制器↔现场从站”，分工像人的脊椎神经和周围神经——FI830F 那根 DP 线一断，S800 远程 I/O 站的阀门反馈、ACS580 的转矩字、SIPART PS2 的定位偏差全灰，但 PM803F 自身网口还通，工程师站在画面上还能下逻辑，这种”上半身清醒下半身瘫痪”最易诱发误操作。在某个化水程控改造里碰过：FI830F 的 DB9 屏蔽壳和柜体短接形成地环，12 Mbaud 跑不稳，从站每小时掉线 3–5 次，把终端电阻从 120 Ω 换成 ABB 原厂 TB807F（220 Ω+偏置）并屏蔽层单端接地后归零。
它严格来说只在 Control Builder F V7.1 SP2a 以上硬件树里直插认板，固件跨大版本（比如早期 Malta 产固件和后期 Germany 产固件）在冗余切换时有过令牌震荡案例，换件最好离线比对固件年月。供应链上 随 Freelance 进 Legacy，ABB 原厂侧未单发 EOL 但订货常返”建议查授权库存”，2026 年流通以 New Surplus + 拆机翻新为主，渠道价 900~3200 元浮动。 新项目选 AC800M + CI871 更前瞻，但存量 站硬迁要动 CBF 硬件树、800xA 通信库、SIL 重论证，工程费是单卡 20 倍以上。留 1 件原厂近 5 年批次做 A 类冷备，比停一次化水程控重做 DP 网划算一个数量级。
应用场景与库存策略
挂掉的典型代价不是”画面多点变灰”，而是 S800 远程 I/O 站整段脱管——化水预处理、输煤皮带、码头装卸这些非连续但启停贵的辅助系统，DP 主站死了会逼运行切就地手动，单次误动机会成本按小时十万计。
- 火电化水/输煤程控：每面 柜备 1 件冷备，原厂或授权 New Surplus，库龄 ≤5 年，半年联机挂空 DP 段读从站列表自检。
- 石化罐区 S800 远程 I/O + ACS580 群： 通道挂 24 台传动+16 个 S800 站，非它不可（PM803F 原生口不跑 DP V1 主站），A 类备件，安全库存 1 件/每 3 在线机架。
- 造纸线传动 DC 主从：建议供应商 VMI 代管，再订货点 = 在线机架数×0.3 向上取整。
- 老电厂辅机 Freelance 2000 改造：可容忍 4h 停机，自身零库存但合同锁 72h 发货违约条款。
- 院校 教学台：别囤，留 1 件样片，主系统迁 USB-DP 主站适配器。
真实案例：2022 年华北某 2×350 MW 机组化水系统， 板载 Z85C30 类串行控制器锁死，S800 远程站 3 整段脱管，预处理泵联锁失效，运行工切就地手动启停，错开一台反洗泵导致滤池溢流。库存系统””有 1 件，到货标 3BDH000031R1（ 早期单通道 Rev，DB9 引脚同但固件年份 2011），插上 CBF 报”模块识别成功但 DP 参数集不匹配 V1 扩展”，扫从站丢 40%。从天津保税仓调 3BDH000032R1 原厂 2018 批次，专车 6 小时，停机 7.5 小时，按化水停供折机会成本约 12 万。之后 ERP 主编码锁” 3BDH000032R1″全称，031R1 只允许书面等效且强制离线组态验证。
