描述
产品深度介绍

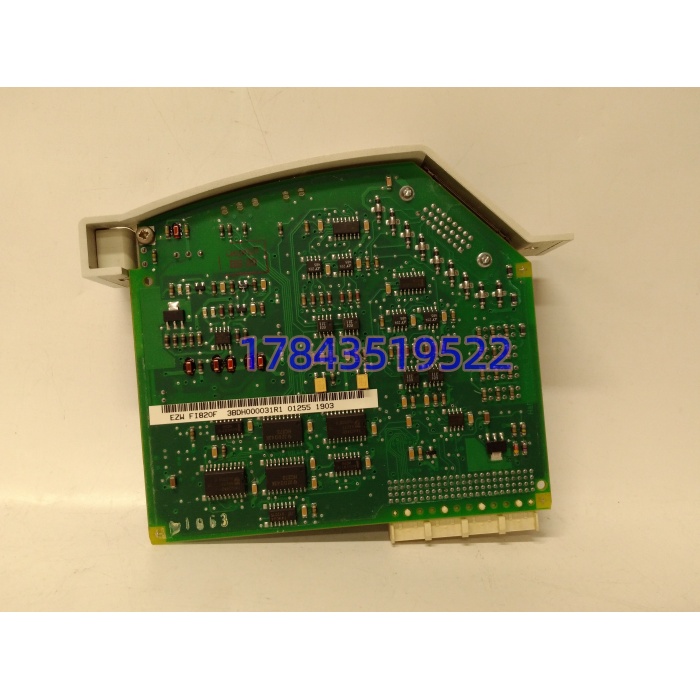

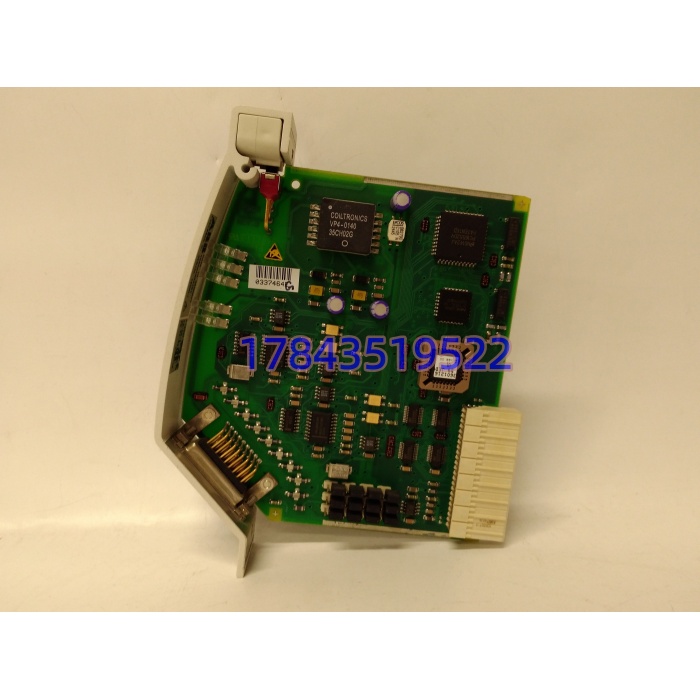

老常减压装置里那台 1998 年的质量流量计只吐 RS485 Modbus RTU，新上的 AC800F 控制器以太网槽插满 EI803F 没地方，F1 槽空着——这种改造现场，FI820F 就是那块替补主角。它插在 PM802F/PM803F 的 F1–F4 通信槽，背板直接取 5V/24V 逻辑电（模块本身不外接 24V 端子，卖家页写”24VDC 供电”是把外供串口设备电源错植到卡上），板载协处理器跑 Modbus RTU 主/从、ASCII、Telecontrol、Protronic、Sartorius 秤协议，两个通道各管一路：通道 A 挂老变频、通道 B 挂智能表，Control Builder F 里建两个 Serial Port 变量就通，不占 CPU 扫描资源。
这块卡值钱在”老串口不死”。以太网化二十年，现场还剩大量 RS485 衡器、气体分析仪、老 PLC 只认 9600-8-N-1，FI820F 把它们的数据搬进 Freelance 点表，比加一台第三方协议网关省机柜省电源。原厂 FI820F 随 AC800F 线归成熟维护档（Compact 800F 仍可用），单买交期 10-20 周起，厦门/深圳有 MT/DE 库存的现货商 1-3 工作日发，全新原装和测试好拆机件价差 2 倍上下。采购最容易栽的坑：把 FI820F 和 FI830F（Profibus DP）、FI820（老 FF H1 卡）混询——三家报价能拿到 Modbus 串口卡 / DP 主站卡 / FF H1 卡三种不同物；也别信”FI820F 支持 FF H1 31.25k”，那是 FI820 老卡的参数被张冠李戴。
关键技术规格
| 项目 | 参数 | 备注 |
|---|---|---|
| 模块型号 | FI820F | 物料号 3BDH000031R1 |
| 产品类型 | 双通道串行 Fieldbus 接口模块 | 非 FF/非 DP/非网关 |
| 适配控制器 | AC 800F（PM802F/PM803F）/ Compact 800F | 插 F1–F4 通信槽 |
| 通道数 | 2 路独立串口 | 每通道软件配物理层 |
| 物理层 | RS232 / RS485 半双工 / RS422 全双工 | 依接线与 CBF 配置 |
| 协议 | Modbus RTU 主/从、ASCII、Telecontrol、Protronic、Sartorius | 非 DP-V1、非 FF H1 |
| 波特率 | 300bps – 38.4kBaud | 数据位/停止位/校验可配 |
| 供电 | AC800F 背板逻辑电（无外供端子） | 自耗 ≤2W |
| 隔离 | 通道-背板 500VAC（资料值 2.5kVDC 依 Rev） | 通道间不隔离 |

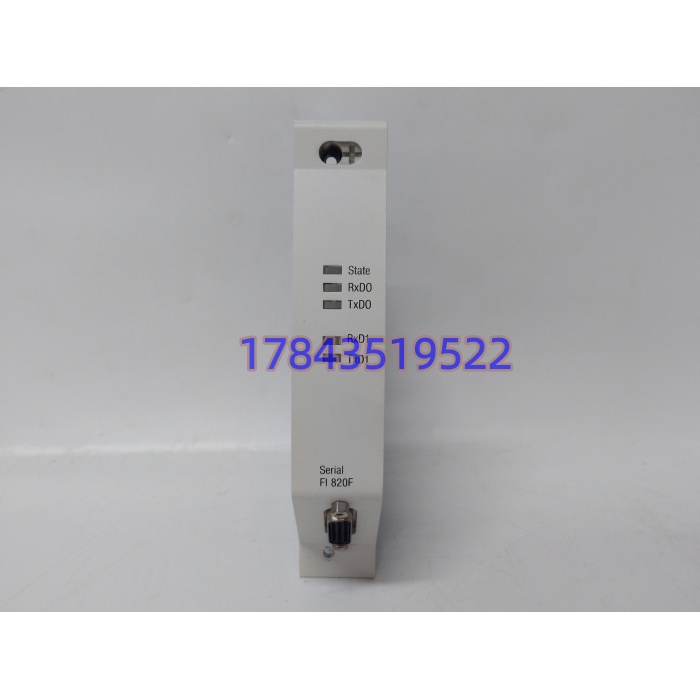

| 指示 | PWR / Run / Err / TxRx(A,B) LED | 排错先看灯 |
| 热插拔 | 冗余 AC800F 配置下支持受控在线更换 | 单 CPU 建议断槽电 |
| 安装 | AC800F 控制器通信槽 / 非 DIN 轨独立 | 35×118×28mm / 0.145kg |
| 工作温度 | 0~+60℃（部分资料 -20~+60℃） | 存储 -40~+80℃ |
| 认证 | CE / EN 61000-6-2,6-3 | 清关核 COC |
| 状态 | AC800F 成熟后期，Compact 800F 可用 | 备件市场 New Surplus 为主 |
应用场景与行业案例
” 机柜里 最不起眼，真它通道 B 的 RS485 驱动 IC 老化，挂的那排气体分析仪点表全灰——仪表工先怀疑分析仪停电，没人想到是槽里那块串口卡。”老 Freelance 保运的狠话在化工尾气监测圈不是玩笑。 干的活隐形：不进控制回路、不跳车，只是把 Modbus 表计搬进点表，一旦隔离光耦漂移，偶发帧错误，历史库里才看得出轮询超时。
- 石化罐区计量： 的 F1 槽插 ，通道 A 走 RS485 挂 12 台质量流量计（Modbus RTU 从站），通道 B 走 RS232 接老打印报表终端，不占以太网口。
- 水处理加药间： 通道 A 挂 Sartorius 平台秤（Protronic 协议），通道 B 挂 pH/DO 分析仪 ASCII 输出，Control Builder F 里直接映射累计量。
- 电厂除灰程控：老 PLC 只认 RS422 全双工， 通道配 RS422 与主 PLC 对传，省协议网关。
- 假设某夜 报”Serial Port B Frame Error 暴增”但电缆通断正常——会不会先怀疑 通道 B 的 RS485 终端电阻虚焊？现场十有五六就是它，不是表计。
- 食品配料批次：环境高湿+定期 CIP 碱洗，槽位卡本体宽温扛得住，前端 DB9 转换头密封才是弱点。
真实微案例：2022 年山东某盐化工，夜班 2# 蒸发罐四台科氏流量计 Modbus 点全灰。到机柜拆 闻得到轻微松香焦味，通道 A 的 驱动侧 TVS 管击穿（柜顶变频器启停感应电从屏蔽层串入）。库存一块马耳他产全新 3BDH000031R1，断 该槽背板电（备 CPU 撑系统）、拔旧插新、CBF 里串口参数照旧件备份复刻（9600-8-N-1/RTU/站址 1-12）、DB9 重压终端电阻，通电 3 秒轮询恢复。仪表班长说：”原厂等 16 周，厦门现货商 DHL 次日到，贵了 38%，但蒸发罐断计量一小时废半罐料够买五块。 机柜留 冷备，比信’串口卡不会坏’实在——它不跳车，但能让一班数据全丢。”
