描述
产品详情

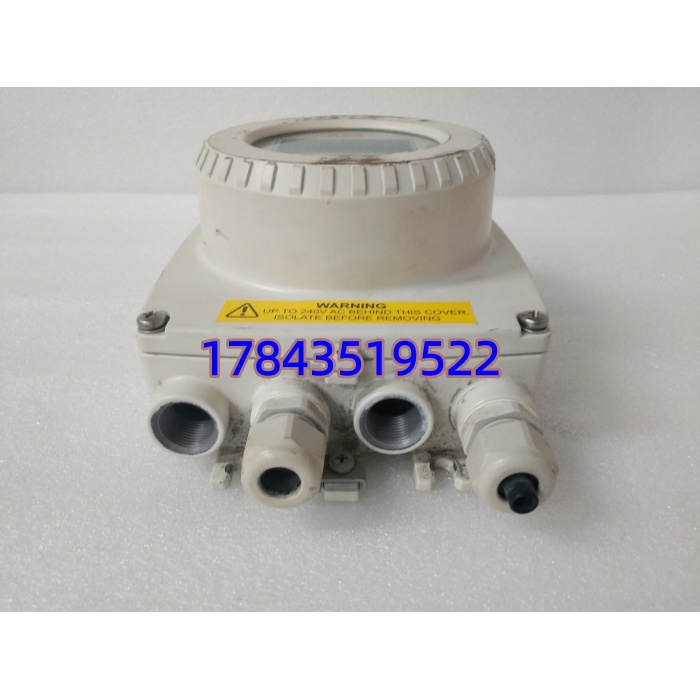

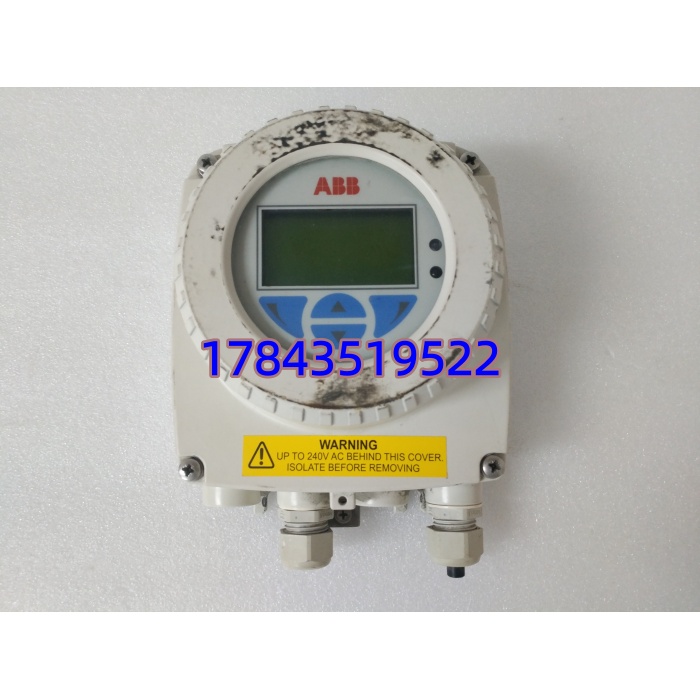

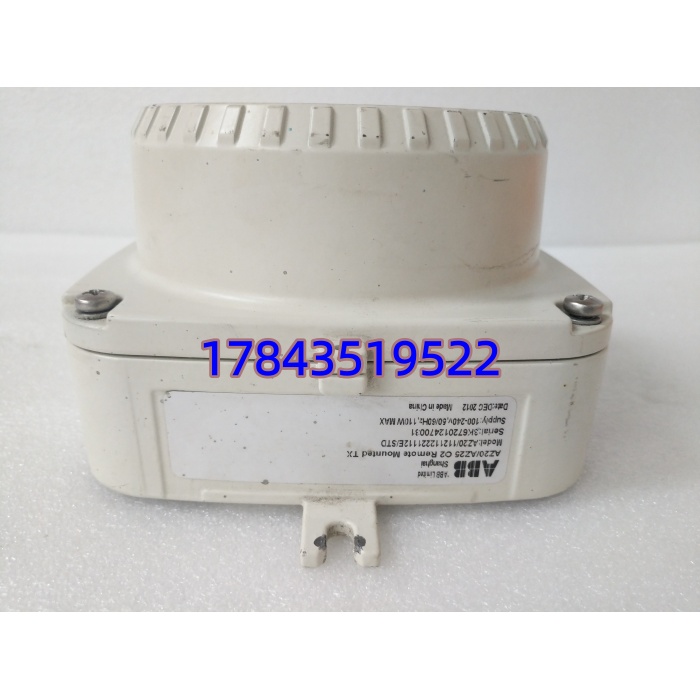

· 型号：AZ20（完整订货码 AZ20112112221112E STD，即 Endura AZ 系列原位直插氧化锆探头，112112221112 = 探杆/加热/TC/密封配置，E = 公制螺纹出线+M20缆密，STD = 标准校准）
· 品牌：ABB（Process Automation — 分析仪与燃烧优化部门）
· 系列：Endura AZ 系列 — In‑situ Zirconia Oxygen Analyzer Probe
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB Process Automation (Germany / Switzerland) |
| 产品系列 | Endura AZ — In‑situ Zirconia Oxygen Analyzer Probe |
| 完整订货码 | AZ20 112 112 221 112 E STD（ABB 分段编码规则，STD=标准出厂校准） |
| 测量原理 | 浓差电池氧化锆固体电解质（stabilized ZrO₂ doped with Y₂O₃），Nernst eq. |
| 测量范围 | 0.1 % ～ 25 % O₂（可燃性气氛下限依应用，空气中标定≈20.95%） |
| 典型精度 | ±0.5 % O₂ 或 ±5 % of reading（取大者，空气中 20.95% O₂ 标定后） |
| 响应时间 (T₉₀) | ＜4 s（参比空气泵入型）／＜10 s（扩散参比型，依安装方式） |
| 过程温度（烟气） | 最高 700 ℃ 连续，短时可达 800 ℃（依探杆材质及保温状况） |
| 探头加热/控温 | 内置 Kanthal 加热 + S‑type(Pt‑Rh/Pt) TC 闭环控温，参比温度 650~750℃ |
| 模拟输出 | 4‑20 mA 对应 O₂%（量程可通过变送器或 AZ‑EI 接口设定），隔离 ≤500 Ω load |
| 数字通信 | HART 7（通过 4‑20mA 叠加），可与 ABB Ability™ 或 AMS Device Manager 集成 |
| 参比气体 | 环境空气（扩散或泵助，依配套变送器选项；标定用 ambient air 20.95%） |
| 探杆规格 | 此编码典型配 Inconel 600 探杆，长度依原订单（常见 300/500/750 mm），1″ or 1½″ 球阀安装 |
| 安装接口 | 过程连接依编码 — 此 E 后缀通常为公制螺纹 M27×2 或 ANSI 1½″ NPT（以发货实物为准），配球阀拆卸机构 |
| 电气接口 | M20×1.5 或 ½″ NPT 铠装电缆密封接头（E版） |
| 供电(加热器/电子) | 通过配套变送器（如 ABB AZ/AZ40/FFMA）供 24 V DC 或 110/230 V AC（依系统选型，探头本身由变送器驱动） |
| 环境温度(机柜侧) | ‑20～+60 ℃（变送器），探头仅耐热端插入烟道 |
| 认证/标准 | CE、EN 50270（EMC for analytical equipment）、ISO 6143 参比气体溯源 |
| 质保/校准 | 出厂带 O₂ 标定证书（air→N₂ 两点），典型质保 12 个月（加热元件及锆元件属消耗件，超 2‑3 年建议预防性更换） |
产品介绍
锅炉尾部烟道 O₂ 示值慢慢漂到 20.9% 不动——某个 220t/h CFB 项目里拆开 AZ20 发现加热丝开路，锆片已瓷化失活，属正常寿命耗尽（连续 3~5 年高温工况）。AZ20 是直接插烟道的”傻探头”：氧化锆片被内置电热器恒温在参比温度，靠两侧氧分压差产生 Nernst 电动势，再通过配套变送器（ABB AZ40 / FFMA 等）线性化成 4‑20mA 送 DCS 做空燃比修正。好处是不用抽气预处理（不像萃取式分析仪怕堵采样管），坏处是对探杆积灰和 SOx/碱金属敏感——现场实测发现定期(半年)用压缩空气反吹套管能明显延长寿命。
采购唯一要核对的是探杆长度与过程连接：112112221112E 这个编码里隐含探杆尺寸和出线方式，换前量旧探头插入深度（法兰面到探头头端）并拍铭牌照片确认——长度差 50mm 以上可能装不进原开孔或碰烟道对面壁。STD 版带标准空气标定，如你们有 CNAS 标定要求可额外申请出厂校准报告。注意它不能替 ABB 萃取式(extractive)氧分析仪（如 AO2000 系列），两者原理和安装完全不同。
替换与升级建议
✅ 直接替换
- 同完整编码 AZ20 112112221112E STD（探杆长/材质/过程连接一致） — 拆旧法兰球阀→退出旧探杆→插入新探杆→恢复接线→做空气标定（span@20.95% O₂），约 20‑30 min 停机窗口。零点/满度建议按原 DCS 量程重新核对偏移。
- 同配置旧版 AZ20 无后缀 STD（同探杆长/连接） — 功能等价仅校准文档格式差异，可直接替，校准建议重新做一次 air‑check。
⚠️ 软件兼容（需改配置/物理注意）
- — 电子与变送器兼容，但物理安装需确认烟道开孔深度及原配对球阀长度足够，可能需换配对法兰/套管，工程量小但需现场测量确认。
- ABB AO2000 系列萃取式氧分析模块 — 测量原理不同（顺磁或电化学可选），不可物理互换；若原系统是整个 AO2000 机架想改原位测量需重新设计取样点，属技改不推荐仅因探头故障做此变更。
❌ 硬件不兼容
- Siemens Ultramat 23 O₂ 模块、Yokogawa EXAxt 氧化锆变送器探头（不同球阀接口/电子协议）、横河 EC401 氧化锆探头（JIS 法兰标准不同） — 过程连接螺纹、探杆直径、参比气路及模拟输出标定极性均不同，物理无法安装。
若无同完整编码全新库存可用测试 OK 拆机探头（锆片阻值及加热阻值检测合格）过渡，但强烈建议新探头做空气标定并记录偏移。请以现柜内旧探头铭牌完整 20 位编码及探杆实际长度为准。
