产品详情

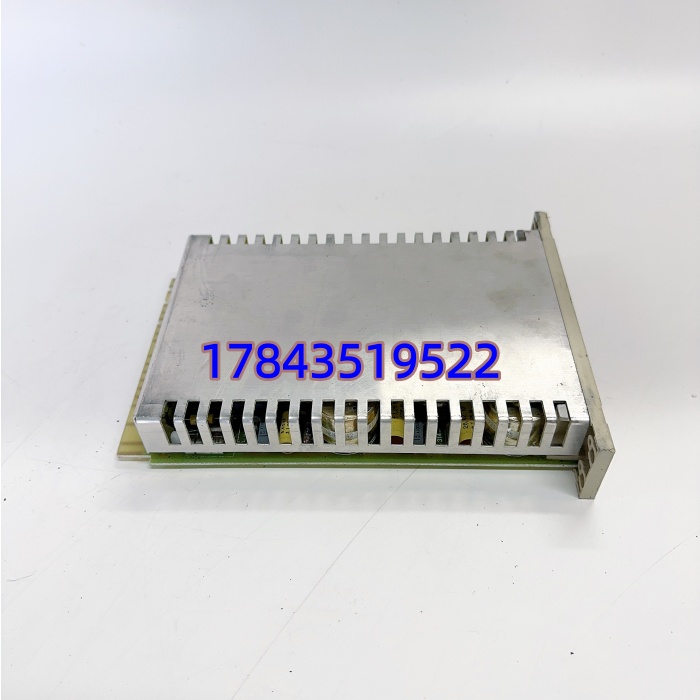

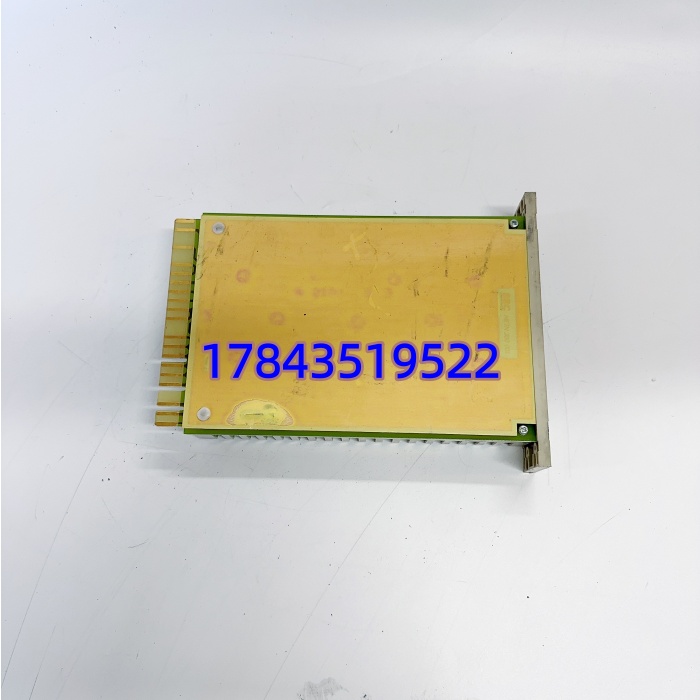

· 型号：E3ED（HENF318636R1）
· 品牌：ABB（Asea Brown Boveri）
· 系列：Advant Master DCS / MasterPiece 200 & 300 — E-series Process I/O 插板（与 B3EA/B3EB 同类）
规格参数
- 物料号/备件号：HENF318636R1
- 模块标识：E3ED（E系列 3 字头数字输出，D=Digital Output）
- 适用系统：ABB Advant Master DCS、MasterPiece 200/300、Advant OCS（配 S100 I/O 机架 + 端子单元）
- 模块类型：数字量继电器输出插件板（Eurocard，插于 I/O 机架，外接触点经端子单元引出）
- 输出通道数：通常为 8 路或 16 路 Form A（SPST-NO）继电器——以原柜端子单元型号确认为准
- 触点容量（典型）：2A @ 250V AC / 2A @ 30V DC（阻性负载），最小动作负载约 10mA 5V DC
- 隔离：输出侧↔逻辑侧光电隔离，通道组间通常不隔离；输出↔背板 ≥1500V AC（典型）
- 响应时间：吸合 ≤10ms，释放 ≤5ms
- 电气寿命：约 10⁵ 次（阻性额定负载）；机械寿命 ≈10⁷ 次
- 供电：+24V DC 由 I/O 机架背板供给（不需外部电源给板子本身）
- 状态指示：每通道 LED（点亮=线圈励磁）+ Module OK LED
- 配套端子单元：S100 系列端子板（如 E3EDT 类，具体需核对原柜），地址靠端子板 DIP 开关设定
- 工作温度：0～+55℃（柜内），存储 -40～+70℃
- 湿度：5%～95% RH 无冷凝
- 安装：插入 MP200/300 I/O 机架指定槽位，螺丝锁紧面板
- 认证：CE / IEC 61131-2（过程控制 I/O）
- ⚠ 具体通道数、触点容量及配套端子型号以原系统图纸/HENF编号为准，E系列有多种变体
产品介绍
E3ED（HENF318636R1）是 ABB Advant Master / MasterPiece 200-300 系统里的老式数字继电器输出板，属于 E-series 过程 I/O 家族，和之前写的 B3EA 模拟量板是同一代产品。它自己不带端子——继电器触点全经 S100 端子单元引出，现场接线都在端子上，换板时线不动，只拔插 Eurocard 板。
坦白讲，这类板子最典型的死法是继电器触点粘连或线圈驱动光耦老化，表现为”程序输出 OFF 但现场设备仍带电动作”——危险。我现场遇过化肥厂 MCC 合闸命令因 E3ED 某通道粘连导致泵意外自启，幸亏有电气硬联锁。换板前一定核对原端子单元型号（决定通道数和接线定义），E3ED 后缀变体多，别光看 E3ED 三个字母就下单。
应用场景与行业案例
痛点切入
老 MP200/Advant 架 DO 板继电器粘连或线圈开路→电机/阀门不受控或拒动，无冗余 DO 只能停机换板。停产多年原厂无新货，靠 NOS 或测好拆机件顶替，买错变体插上机架不认或通道数不对白耽误。
典型场景
- 电厂辅机/化水车间 MP200 I/O 柜——驱动泵启停接触器、电动门开/关命令，非它不可因机架专用 E-series
- 造纸/水泥老线 Advant OCS——存量系统只换故障 DO 板保留原端子接线和地址 DIP 设定
- 老装置备件储备—— 系列逐步 EOL，HENF318636R1 是常用备件号之一（需与原柜变体一致）
真实案例
北方某化工厂氨合成工段，MP200 柜一块 的 DO 通道驱动循环水泵”停止”命令——触点粘连导致停泵指令发不出，操作员在 CRT 点停无效。停机窗口断电拔出板子，目测继电器罩内有轻微熏黑，换上测试过的拆机件（同 HENF318636R1），插回原槽位不需改任何组态，上电 OK 灯亮，泵启停恢复正常。老师傅说：”这种老继电器板子五年一检，粘连早发现比事后追着泵跑强。”
