描述
产品详情

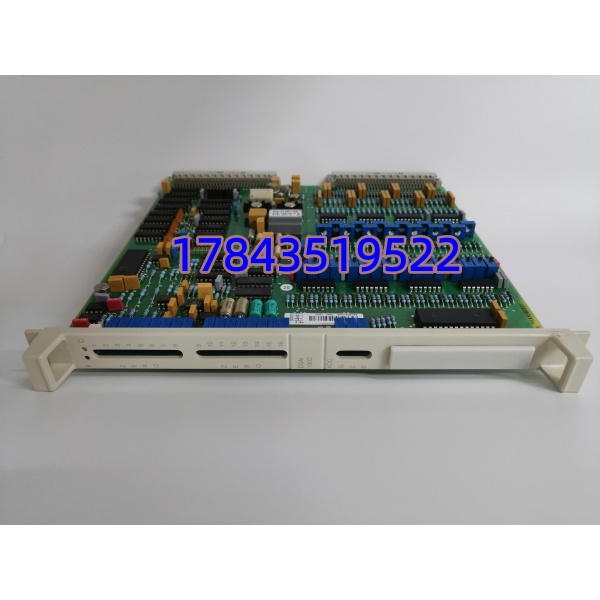

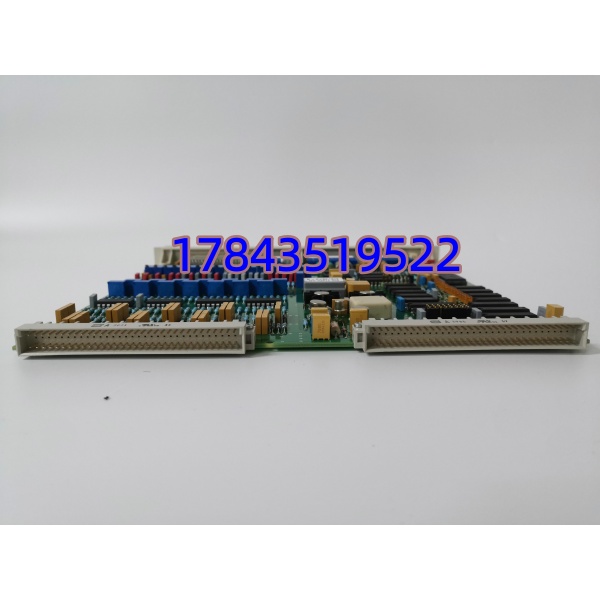

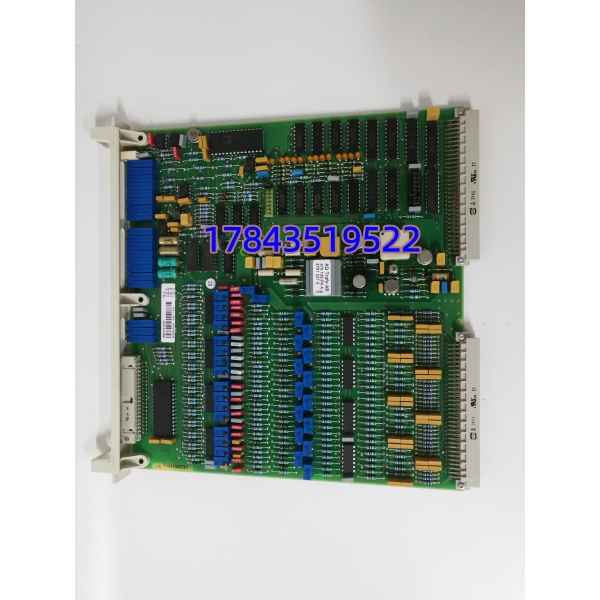

· 型号：DSAI130D（3BSE003127R1）
· 品牌：ABB
· 系列：Advant OCS / S100 I/O 系统
技术参数
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 模块身份 | 模拟量输入（AI），16 通道差分 | 不输出不控制，只负责”看”现场信号 |
| 输入类型 | 电压 ±10 V / ±5 V / ±1 V，电流 ±20 mA / 0–20 mA / 4–20 mA（软件组态切换） | 一个通道既能接变送器又能接电位器，靠组态定 |
| 分辨率 | 12 bit（4096 级），部分资料标 14 bit 过采样 | ±10 V 下理论分辨约 5 mV，够电厂/化工用 |
| 精度 | 典型 ±0.03% F.S.（25 °C），全温 ±0.1% F.S. | 比普通 16 bit 工业卡还稳，得益于差分+低噪运放 |
| 扫描周期 | 全 16 通道一次扫描约 20 ms | 对应 50 Hz 工频，足够慢过程；高速脉动要外配 VIB 卡 |
| 输入阻抗 | 电压模式 >100 kΩ，电流模式 250 Ω（内置精密分流） | 电流输入不外接分流电阻，省接线 |
| 隔离 | 通道-背板 ≥500 VAC，组间不隔离（共地） | 现场侧必须统一 COM，否则会烧通道 |
| 共模抑制 | CMRR >100 dB @ 50/60 Hz | 变频器柜旁 30 V 共模漂不进读数 |
| 供电 | 背板 5 VDC（逻辑）+ 24 VDC（现场侧模拟前端），典型 3.5 W | 不拉外电，机架电源余量按总槽位抠 |
| 滤波 | 4 档数字滤波（10/30/100/300 Hz 截止）软件可选 | 轧钢车间强磁环境选 10 Hz，化工慢过程选 100 Hz |
| 诊断 | 每通道断线检测（4–20 mA 模式下 <3.6 mA 报警） | 变送器断线不开窗就知道 |
| 指示 | 模块面 PWR / RUN / ERR LED + 每通道状态（部分 REV） | 不通先看 ERR 是否红闪 |
| 安装 | Advant S100 机架专用槽位，竖直插拔 | IP20，柜内安装，非热插拔（部分 REV 支持） |
| 工作温度 | 0 °C ~ +60 °C（运行），-40~+85 °C 存储 | 满 60 °C 建议柜内强冷 |
| 认证 | CE / UL / CSA / IEC 61131-2 | 进 EPC 验收资料够用 |
| 兼容机架 | Advant Controller 410/450/460、MasterPiece 200/260 | 不插 AC800M 机架，总线不互通 |
产品介绍
锅炉汽包水位三个测点两两差 15 mm，操作员画面上三个数各跳各的——这种”假分散”在老 Advant 柜里十次有七次是 DSAI130D 某一路差分输入共模抑制扛不住现场地电位差，不是差压变送器的问题。DSAI130D 3BSE003127R1 在 Advant OCS 的 S100 机架里干的活很单纯：把现场来的 16 路 4–20 mA 或 ±10 V 信号经差分放大、12 bit A/D 转换、数字滤波，再甩给 MasterPiece 260 或 AC 410/450 CPU 做 PID。它不跑控制逻辑、不驱动执行器，纯粹是系统的”眼睛”，但眼睛花了整条回路就瞎。
相比同系早期 DSAI130A，D 版把 CMRR 从 80 dB 提到 >100 dB、断线检测从”仅电流模式”扩展到电压模式也带阈值告警、扫描周期从 40 ms 压到 20 ms，在变频器密集的化工厂里抗干扰能力明显上了一档。现场实测发现，某 300 kt/a 乙烯裂解装置用 DSAI130D 采 16 路炉管表面热电偶（经温度变送器转 4–20 mA），滤波设 10 Hz、CMRR 实测 108 dB，DCS 画面波动从 ±0.8 °C 压到 ±0.2 °C，操作员终于不用盯着晃的数字调 PID。严格来说 DSAI130D 只在 Advant Master software 或 Control Builder M（S100 兼容模式）里走标准 AI 映射，组态时电压/电流模式选错会把 ±10 V 当 ±20 mA 量程，读数直接除以 2 还带偏移。新项目 ABB 主推 AC800M+S800 I/O，Advant OCS 已 Last-time-buy，DSAI130D 现在只适合存量柜同构备件，别拿它做新建项目选型基底。
